远创智控网关实现西门子1215 PLC与EtherCAT输送变频器通讯改造案例

一、行业背景以及项目通讯痛点

当下仓储物流、建材输送行业的自动化流水线正在加速智能化升级，整条输送产线主控系统大多选用西门子PLC，依靠Profinet工业以太网搭建上层管控网络，实现整条流水线启停管控、故障报警、生产数据上传。

现场大量变频驱动输送辊筒、调速变频器普遍搭载EtherCAT总线协议，该总线拥有超高传输速率，多用于多电机同步调速场景。Profinet、EtherCAT属于两套独立的工业总线标准，报文结构、硬件寻址、通讯周期机制互不兼容，西门子Profinet主站PLC无法直接读写变频器运行参数、下发调速指令，设备之间形成通讯孤岛。

企业若是全部更换为Profinet版本变频器，硬件采购花销高昂，产线长时间停工改造还会造成货物输送停滞；加装PLC通讯拓展模块不仅插槽数量受限，还需要工程师编写复杂的总线驱动程序，调试周期漫长。在此环境之下，选用Profinet转EtherCAT协议转换网关打通异构总线，就是性价比最高的升级方式。

二、项目概况

本次改造项目面向建材企业皮带输送工作站，产线搭载多台EtherCAT总线变频器，管控整条物料输送皮带，负责建材原料转运输送工序。本次升级配置西门子S7‑1215C PLC作为Profinet主站，搭建车间工业以太网，对多台输送变频器进行集中管控，完成转速调节、故障信号采集、运行温度监测，对接车间MES系统实现输送工序的数据追溯。

项目硬性标准：保留原有全部EtherCAT变频器，不改动动力接线；依靠Profinet转EtherCAT协议转换网关，完成PLC和变频器双向数据传输；支持启停命令下发、转速参数修改，采集电流、故障代码；改造工期控制在6天以内，通讯延迟小于15ms，保障多台输送电机同步运转。

三、网关选型和现场部署方案

3.1网关选型

项目选定远创智控YC‑PN‑ECT EtherCAT转Profinet协议转换网关作为通讯中枢，选型理由分为三点：

1.双协议深度适配，Profinet端口为标准IO从站，适配西门子全系列1200、1500型号PLC；EtherCAT端口充当总线主站，能够一次性驱动多台伺服、变频设备，无需用户开发总线协议栈。

2.调试操作便捷，博图软件导入GSDML文件就能够完成硬件组态，依靠软件的数据映射即可实现双向通讯，不需要编写复杂通讯程序，适配产线短窗口期升级作业。

3.工业级硬件防护，设备具备宽温运行、抗电磁干扰的能力，导轨式安装方式可以直接安置在电气控制柜，适配车间7×24小时不间断工作环境。

3.2部署方案

单条输送工位配置一台YC‑PN‑ECT Profinet转EtherCAT协议转换网关，安装于控制柜DIN导轨，利用夜间停产窗口期施工：

1.Profinet网络：网关通过工业网线接入车间交换机，和西门子PLC处于同一局域网，分配独立IP地址接入厂区Profinet网络；

2.EtherCAT总线：网线手拉手依次连接所有输送变频器，设置设备节点编号，调试总线通讯速率；

3.硬件供电采用24V直流电源，配置工具完成IO点位映射，单工位整体调试时长仅需2小时。

四、网关核心功能以及产品亮点

远创智控YC‑PN‑ECT Profinet转EtherCAT协议转换网关，专门用于EtherCAT运动设备接入Profinet管控网络，核心优势如下：

1.内置完整双总线协议栈，EtherCAT侧支持周期过程数据传输、邮箱读写功能，直接对接变频器、伺服电机，省去底层协议开发工作，大幅缩减调试工时。

2.双向透明数据映射，Profinet端口支持大容量IO收发，EtherCAT总线最多带动32台从站设备；操作人员只需要在PLC内读写网关IO地址，就可以操控下层变频设备。

3.双模式通讯，周期数据通道用于电机实时调速，非周期邮箱通道用来读取故障代码、修改变频参数，兼顾日常生产调试和后期设备检修。

4.无风扇工业硬件，‑45℃~85℃宽温工作区间，双网口支持链路拓展，设备功耗偏低，不容易出现硬件故障，适配工厂长期运行；

5.状态指示灯实时展示总线运行状态，自带故障诊断功能，总线异常之后快速告警，缩短产线故障停机时长。

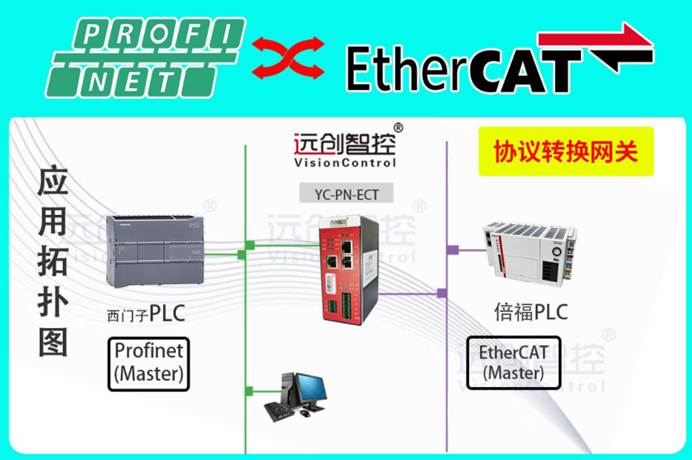

五、系统拓扑架构设计

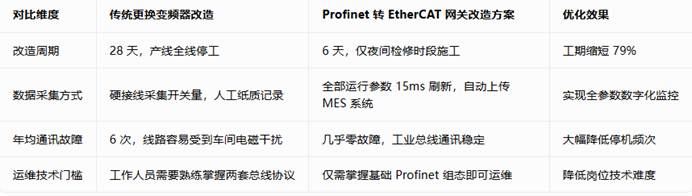

六、改造前后效果对比

七、网关行业发展趋势和经典应用场景

伴随着工业自动化不断迭代升级，Profinet转EtherCAT协议转换网关正在朝着三大方向迭代：

一是搭载边缘计算功能，网关本地完成数据过滤、超限报警，分担PLC运算负荷；

二是多协议一体化，单台网关兼容多款工业总线，适配多品牌设备混合搭建的流水线；

三是支持物联网协议，设备数据直接上传工业云平台，搭建远程运维体系。

国产Profinet转EtherCAT协议转换网关依托高性价比、本地化技术服务，慢慢成为工厂产线升级的主流硬件。

该网关最经典落地项目为建材工厂皮带输送流水线自动化改造工程。输送产线大量搭载EtherCAT调速变频器，上层主控普遍采用西门子Profinet架构PLC。借助远创智控YC‑PN‑ECT Profinet转EtherCAT协议转换网关，即可实现整条输送皮带电机的同步调速、故障监测，完美适配老旧产线设备利旧、短工期升级的项目需求。
