新品发布| 芯进电子推出CCi836X系列芯片，定义新一代智能磁隔离驱动

芯进电子宣布推出新一代智能磁隔离驱动芯片CCi836X系列芯片，CCi836X全系列基于芯进最新一代"青城"磁隔离平台设计，片内集成芯进专利技术的高耐压、高可靠性柔性单片隔离变压器技术，是国内率先实现量产的高可靠性智能磁隔离SiC/IGBT单管驱动方案。相较于传统容隔离驱动产品，CCi836X在耐压裕量、抗外部电磁干扰能力、驱动能力、共模瞬态抗扰度（CMTI）及产品、产品可靠性上均实现代际跨越。

CCi836X全系列产品针对应用痛点专项优化，提供多料号灵活选型，SOP16W和SOP16WW两种耐压封装可选。

产品特性

采用了芯进电子最新一代的车规级青城磁隔离平台

超高耐压：

8mm宽体SOPW16:AC BV&surge峰值>20KV,Viowm>1500Vrms/2121Vdc，可驱动1200V/1700V SIC

15mm超宽体SOP16WW：AC BV&surge峰值>24KV,Viowm>2200Vrms/3110Vdc，可驱动2300V SIC

超强抗扰：动态CMTI>250V/ns，可抗外部交变电磁场、对讲机和EFT lever Ill干扰

超强驱动：具有15A上下管峰值电流驱动能力，40V驱动管耐压

超全保护：具有DESAT可选，二阶关断/软关断可选，内外置有源米勒钳位可选，有无内置电流的温度传感ADC可选，原副边ASC功能可选，有源下拉功能等完全保护

超多功能版本可选:

CCi8360：0CP/二阶关断/外置miller钳位/内置电流温度传感ADC

CCi8361：DESAT/软关断/内置miller钳位/内置电流温度传感ADC

CCi8362：DESAT/软关断/内置miller钳位/无内置电流的隔离ADC

Ci8363：原副边ASC/DESAT/软关断/内置miller钳位

满足AECQ100-grade1车规标准

应用场景

面向高功率密度应用场景，为系统安全可靠与功率密度提升提供核心驱动方案

新能源汽车电驱电控

SST固态变压器

智能电网

大型储能

工业智能控制

功能框图

CCi836X功能框图（以CCi8361为例）

产品优势及关键指标测试结果

超高耐压:

8mm宽体: AC BV&surge峰值>20KV,Viowm>1500Vrms/2121Vdc，可驱动1200V/1700V SIC；

15mm超宽体:AC BV&surge峰值>24KV,Viowm>2200Vrms/3110Vdc，可驱动2300V SIC；

8mm宽体CCi836X surge测试结果，冲击电压试验波形：1.2/50µs

冲击电压试验幅度：22kV，正负冲击各25次通过

15mm宽体CCi836X surge测试结果，冲击电压试验波形：1.2/50µs

冲击电压试验幅度：26kV，正负冲击各25次通过

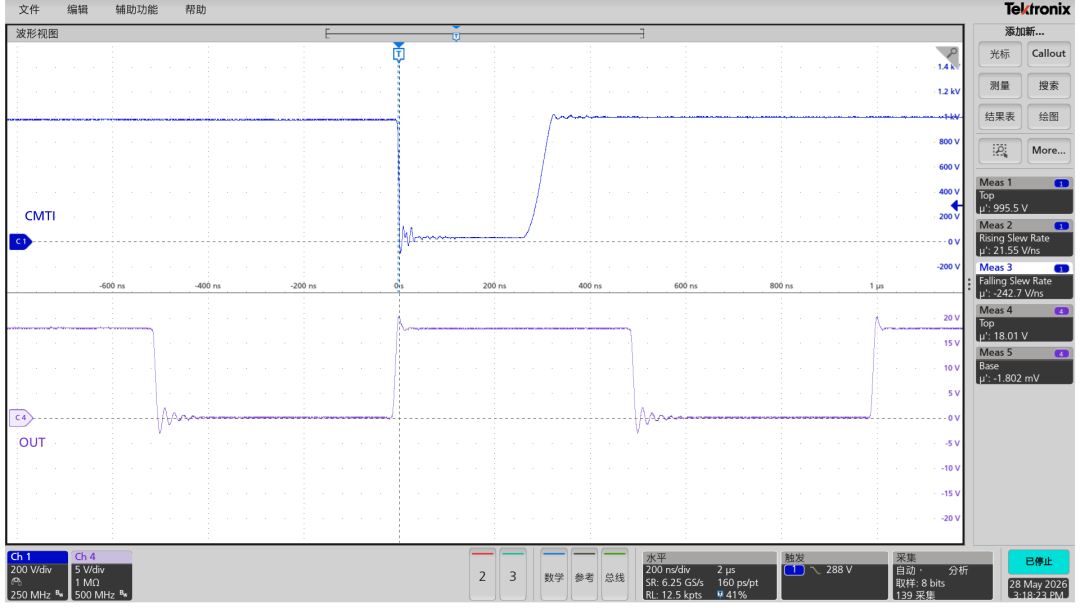

超强抗扰：动态CMTI>250V/ns，可抗外部交变电磁场、对讲机和EFT lever Ill干扰

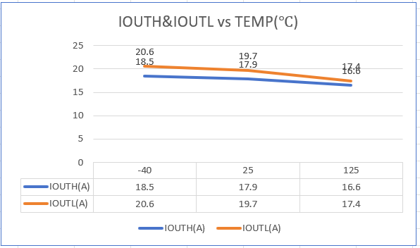

超强驱动：具有15A上下管峰值电流驱动能力，40V驱动管极限耐压能力；

输出管采用P+N 40V LDMOS,极限耐压大于40V，

驱动能力全温范围大于15A

超全保护:可提供OCP保护、DESAT保护、功率管温度检测、母线电压检测、ASC控制等各种保护型号可选，可根据应用灵活选择或配置；

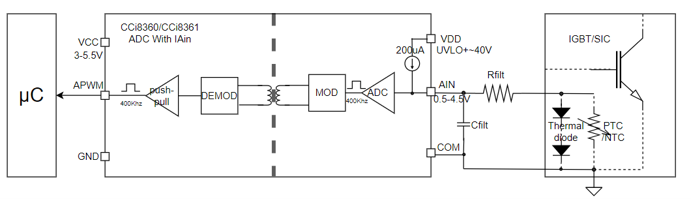

1、功率管温度检测可选CCi8360/CCi8361

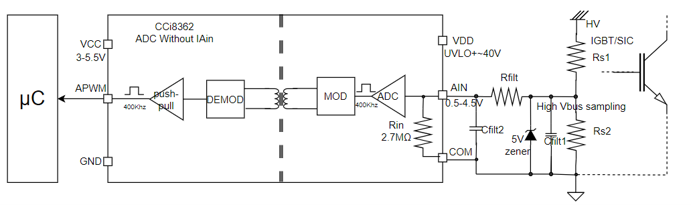

2、母线电压及其他电压检测可选CCi8362

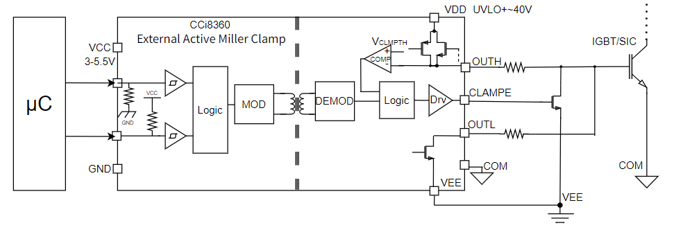

3、外置有源miller钳位管钳位可选CCi8360

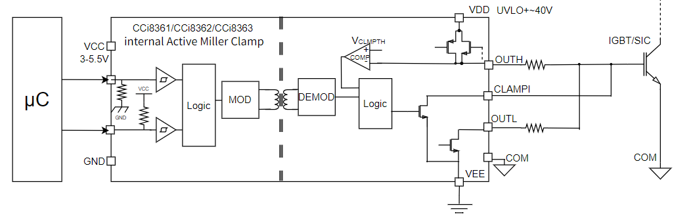

4、内部自带有源miller钳位管(2V/4A)可选CCi8361/CCi8362/CCi8363

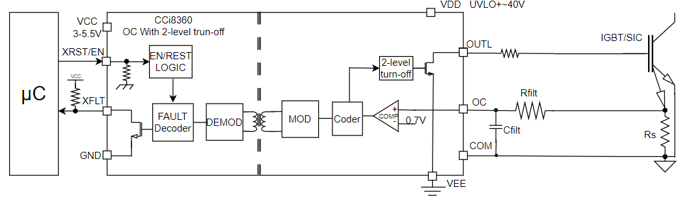

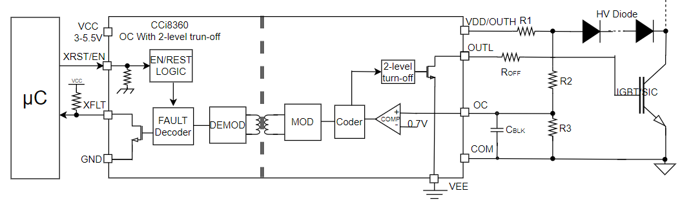

5、带OC过流保护/二阶关断可选CCi8360(需要功率管自带Sense FET),也可以通过调整外围电路配置成和DESAT保护相近的VCE保护；

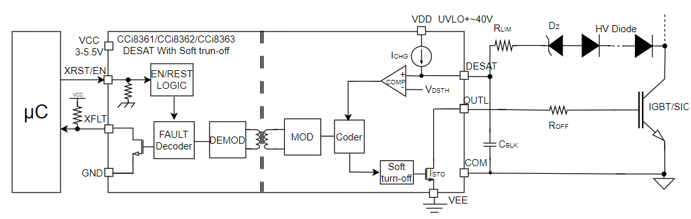

6、带DESAT保护/软关断可选CCi8361/CCi8362/CCi8363

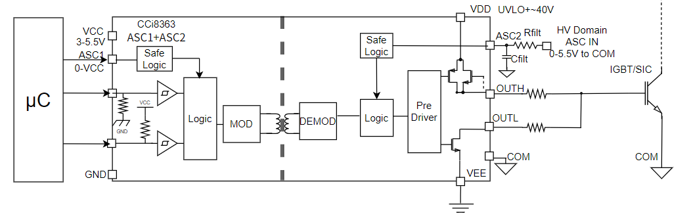

7、原副边自带自动置位控制（安全状态输出可控）可选CCi8363

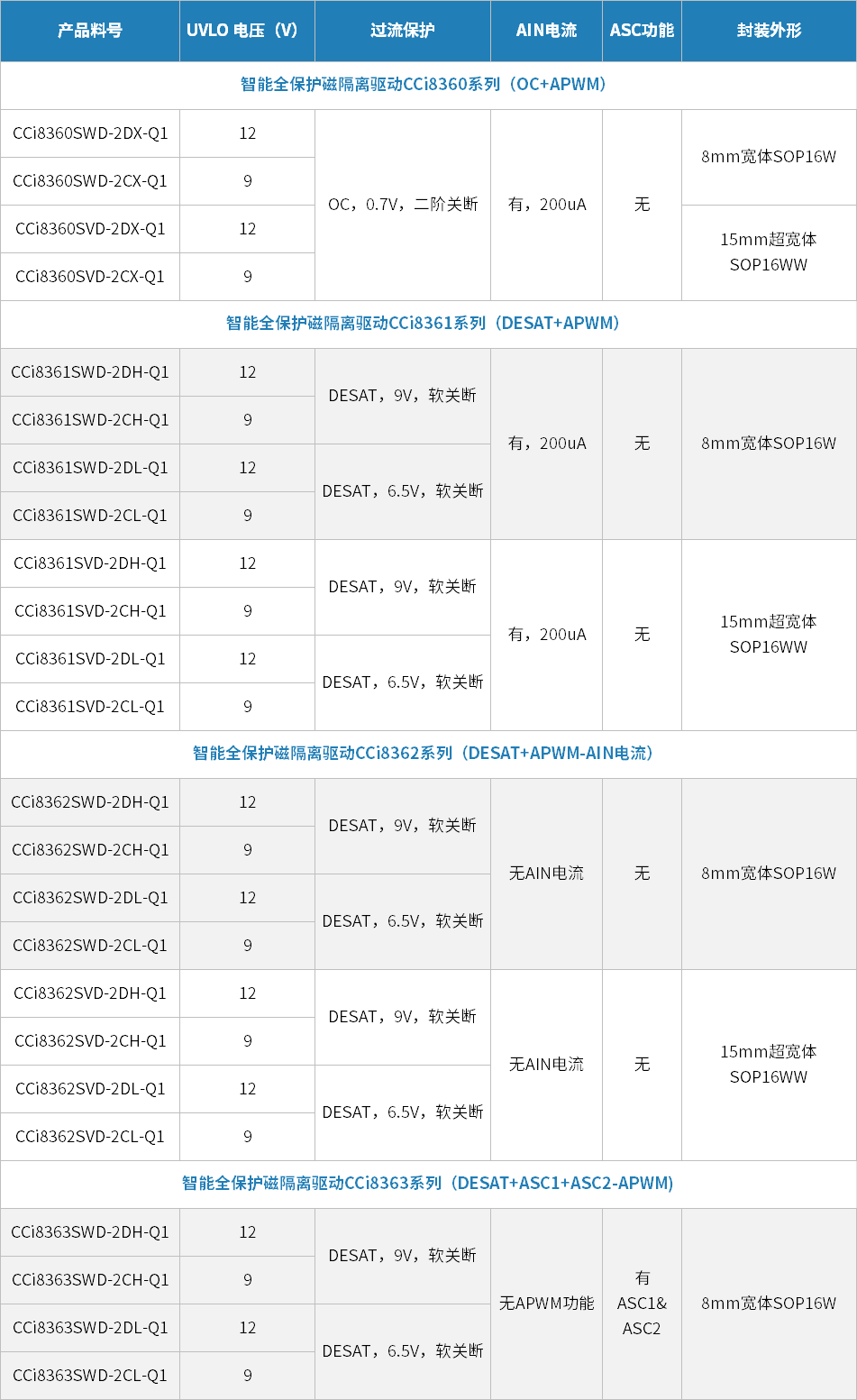

CCi836X系列产品选型表

按照过流保护设置、DESAT保护阈值、UVLO阈值、有无AIN电流、有无ASC控制、不同耐压要求和封装，CCi836X系列共计可提供24个料号可供客户灵活搭配和选择，详情如下；
