RX8130CE RTC模块深度解析：从架构到选型采购全指南

做过硬件设计的朋友大概都有过这样的经历：项目进入联调阶段，RTC走时偏了几十秒，排查半天发现是外部晶振的负载电容没匹配好。这类问题的根源在于传统分立RTC方案把振荡回路调试的负担转嫁给了开发者。RX8130CE的出现，就是要把这个痛点彻底解决掉。

本文从工程师视角出发，拆解RX8130CE的内部架构和工作原理，梳理它在智能三表、工业自动化、IoT终端等场景中的实际表现，最后聊聊选型采购环节需要注意的事项。

一、为什么需要集成式RTC？先聊分立方案的麻烦

传统的实时时钟方案通常是"RTC芯片 + 外挂32.768kHz 晶体 + 负载电容"的组合。这套方案能跑，但有几个让工程师头疼的问题：

尤其在设备小型化和低功耗趋势下，集成式RTC时钟模块逐渐成为行业主流选择。RX8130CE正是爱普生在这一方向上的代表性产品。

二、RX8130CE核心架构拆解

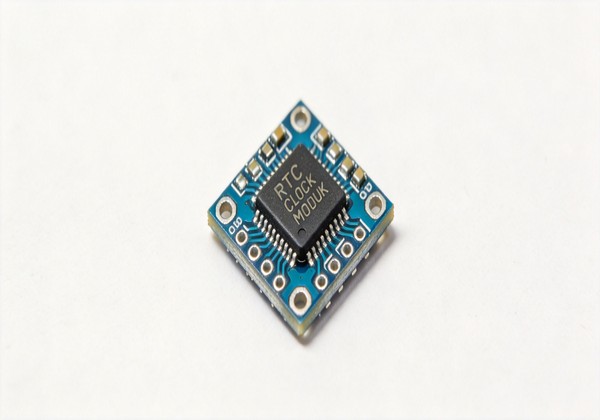

图：RX8130CE集成式RTC模块封装示意

RX8130CE把32.768kHz石英晶体振荡单元与RTC芯片集成在单个封装里，内部可以拆成四个功能单元来理解：

1. 基准振荡单元

内置高精度32.768kHz石英晶体，出厂即完成负载匹配和频率校准，输出稳定的基准频率信号。这是整个模块的"心脏"，也是集成化设计的核心价值所在——工程师不再需要自己搭配外部晶振和电容。

2. 分频与计时模块

将32.768kHz基准信号逐级分频，生成精确的1Hz秒信号，在此基础上完成年、月、日、时、分、秒的完整计时逻辑，内置闰年自动补偿算法，无需软件额外处理。

3. 电源管理模块

支持主电源和备份电源的自动切换。当主电源掉电时，模块自动切换到备份电池供电维持计时，备份功耗控制在nA级别。这个特性对于电池供电设备尤为关键——它直接决定了设备在断电后的计时续航能力。

4. I2C通信接口

通过标准I2C总线与MCU通信，主控制器可以随时读取时间数据或写入配置参数。接口协议简洁，市面上大多数MCU的I2C驱动都能直接对接。

工程师划重点：由于RX8130CE在出厂阶段就完成了振荡回路的匹配与校准，用户端无需再做外围阻抗匹配调试，拿到手SMT贴片后即可上电工作，这在赶工期的项目中非常有价值。

三、实测场景表现：四大应用领域

图：RX8130CE在工业自动化与IoT终端中的典型应用

智能三表（电表/水表/燃气表）

三表类产品对计时精度有法规级要求——计量数据必须附带精确时间戳，且长期走时偏差要控制在允许范围内。RX8130CE的出厂校准精度和宽温特性可以适配户外复杂工况，nA级备份功耗则确保电表内置电池能撑过整个使用周期。

工业自动化设备

PLC、RTU、工控驱动器等设备需要记录运行时长和事件时间戳，用于维保排程和故障回溯。工业现场的温度波动和电磁干扰对时钟精度影响较大，RX8130CE的全温域稳定性和抗干扰设计在这些场景中表现扎实。

IoT低功耗终端

资产追踪器、环境监测传感器、智慧农业节点等设备通常由电池供电，且部署在难以频繁维护的位置。这类场景对RTC的备份功耗极为敏感。RX8130CE的超低备份功耗能有效延长终端整体续航，降低运维成本。

通信与网络设备

基站、路由器、交换机需要统一的时间基准来同步日志记录和协议运行。RX8130CE提供的高精度计时能力可以保障网络时间协议的一致性，减少因时钟偏差导致的同步异常。

四、选型采购避坑指南

技术选型完成之后，采购环节同样不能掉以轻心。RTC模块市场存在仿制品和翻新器件流通的风险，一旦使用了品质不过关的器件，轻则走时偏差超标，重则批量召回。以下是几个关键采购建议：

1. 认准授权代理资质。确保供应商具备原厂正式授权，器件来源可追溯。爱普生中国区一级授权代理商深圳元器猫科技是RX8130CE的正规供货渠道，所有器件均为原厂全新正品。

2. 关注技术支持能力。靠谱的供应商不仅卖器件，还能提供完整的参数手册、驱动代码参考，以及电源切换测试和功耗优化的技术指导。

3. 考量供货灵活性。研发阶段需要小批量试样，量产阶段需要稳定大批量供货。元器猫深圳仓储中心常备RX8130CE现货，支持1片起订，工作日订单当天发货，覆盖从试产到量产的全周期需求。可访问RX8130CE产品页了解详情。

五、写在最后

从分立方案到集成模块，RTC的演进方向与电子设备小型化、低功耗、高可靠性的发展趋势一致。RX8130CE凭借出厂校准免调试、nA级备份功耗、小型化封装等特点，在工业和IoT领域建立了扎实的应用基础。对于工程师而言，选对器件和选对供应商同样重要——前者决定产品性能上限，后者决定供应链的安全底线。
