DeviceNet转EtherCAT工业网关TX131助力3C电子SMT无尘产线数据互通

一、应用场景

本项目为智能手机主板全自动SMT贴片、插件、组装一体化产线，属于精密电子工业自动化智造场景，车间为Class1万级超高洁净无尘防静电车间，恒温20±1℃，严格管控粉尘、静电、温湿度；产线高速贴片机、视觉定位平台、伺服移栽模组由基恩士KV-8000作为全线 EtherCAT主站，单控制器支持128轴微步同步控制，适配微米级贴片定位需求；车间在线锡膏厚度检测仪、静电消除监测、载具扫码、压力检测模块均搭载DeviceNet总线，配套罗克韦尔2080-LC50-24QBB Micro850小型PLC+2080-DNET20 DeviceNet主站模块，独立搭建低速检测采集网络。两套总线协议物理隔离、数据互不互通，缺少专用协议转换桥梁，无法实现视觉不良与贴片机实时联动，需部署塔讯TX131-RE-DNS/ECS工业网关（兼具智能网关、边缘数据采集器）搭建全域工业物联网数字化追溯网络，打通EtherCAT高速运动层与 DeviceNet检测采集层。

二、网关功能简介

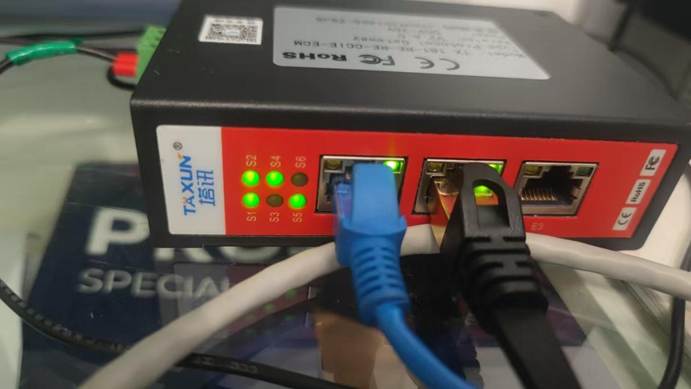

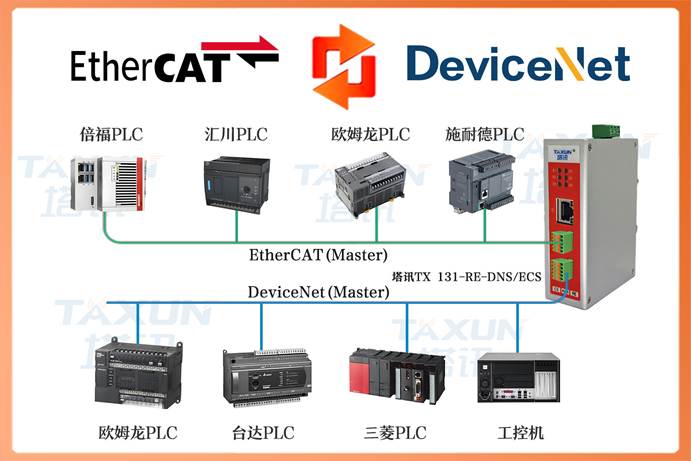

塔讯TX131-RE-DNS/ECS为自研双从站架构工业网关，专为跨品牌异构总线协议互通开发，完美匹配本项目基恩士KV-8000 EtherCAT主站、Micro850 DeviceNet主站混合组网需求，适配3C无尘防静电车间工况，同步承载物联网网关、分布式数据采集器功能，支撑高精度工业自动化同步控制与工业物联网全链路数据采集，核心功能如下：

标准双从站硬件架构（硬性匹配项目通信逻辑）：EtherCAT端口作为原生EtherCAT从站接入基恩士KV-8000主站，最小同步周期 125μs，适配128轴微米级贴片伺服同步；DeviceNet端口作为DeviceNet从站接入2080-DNET20主站模块，兼容125/250/500kbps自适应波特率，硬件芯片实现双向协议转换，数据转发延迟≤15μs，满足高速贴片毫秒级联动要求。

防静电无尘专属硬件适配：整机低静电喷涂外壳，电路板全绝缘隔离，配套防静电DIN导轨卡扣，IP20防尘防护，无金属外露产生静电放电风险，完全适配Class1万级无尘防静电车间；宽压24VDC隔离供电，杜绝电源静电传导干扰视觉检测信号。

超大点位IO映射能力：单网关支持1200点双向IO地址自由分配，同步传输贴片机启停、视觉定位补偿、锡膏厚度数值、静电报警、载具 SN码、压力阈值等多类型信号；内置本地缓存芯片，可存储4小时工艺数据，网络波动时自动缓存补传至工业物联网平台，杜绝主板生产数据丢失。

零代码兼容双品牌PLC：配套基恩士KV-Studio专用ESI文件、罗克韦尔Connected Components Workbench专用EDS文件，全部程序可离线完成IO映射配置，无需修改KV-8000贴片运动控制程序、Micro850检测采集程序，仅利用夜间2小时停产窗口完成现场部署调试，大幅降低精密产线停机损失。

多通道数据采集器拓展：网关独立千兆以太网拓展口接入车间工业交换机，统一汇总EtherCAT运动数据与DeviceNet检测数据，同步推送至3C行业MES、产品追溯云、设备OEE管理平台，构建完整工业物联网数字底座，满足电子产品全生命周期溯源监管要求。

三、项目痛点

改造前整条SMT贴片产线节拍30UPM（每分钟30片主板），日产能43200片PCB主板，改造前核心痛点全部由两套独立总线协议无专用协议转换网关导致，贴合精密电子无尘防静电专属工况：

异构总线数据孤岛，不良品批量生产损耗高：EtherCAT网络（KV-8000）管控贴片机、视觉伺服；DeviceNet网络（Micro850）管控锡膏测厚、静电监测、载具扫码设备，两套系统完全割裂。当锡膏厚度超标、静电超标时，报警信号无法实时下发至KV-8000贴片机，持续贴片造成主板短路、虚焊不良，单班次不良主板超1200片，月度报废损耗成本9.3万元；报警信号滞后超800ms，无法即时拦截不良载具流入下工序。

人工录入检测数据，工业物联网数字化效率低下：DeviceNet侧所有检测数据存储在Micro850本地内存，无统一数据采集器自动同步MES，每班安排1名操作员耗时2小时手动导出、录入主板检测数据，全年人工录入成本9.2万元；数据时序错位，每片主板运动轨迹与检测参数无法绑定，下游品牌方数字化追溯审计多次不通过，存在订单延期扣款风险，月度潜在罚款2~6万元。

传统RS485中转方案抗静电干扰能力极差：前期采用串口转换器对接两套PLC，无尘车间静电释放、贴片机伺服高频启停会持续干扰串口通信，每日通信中断8~15次，每次停机重启12分钟，月度累计停机时长26小时，设备综合稼动率仅83.5%，无法完成手机主板月度交付订单。

设备换型、程序运维成本居高不下：切换不同型号主板时，需分别修改KV-8000 EtherCAT运动程序、Micro850 DeviceNet采集程序，单次换型停机2.8小时，每月5次产品切换，月度产能损失60480片主板；两套总线协议分开运维、分开储备备件，年度总线运维人工+备件成本合计14.8万元。

重复硬件投入，改造成本高昂：前期备选方案为新增一台中型中转PLC实现双网互通，整套中转硬件采购、布线调试总成本10.7万元，改造需要全天停机8小时，精密贴片机长时间停机重新校准微米级定位基准，额外产生校准工时损耗。同时车间缺少统一智能网关承载全域数据采集，无法搭建一体化工业物联网平台，需额外部署多台独立采集终端，硬件重复投资。

四、解决方案

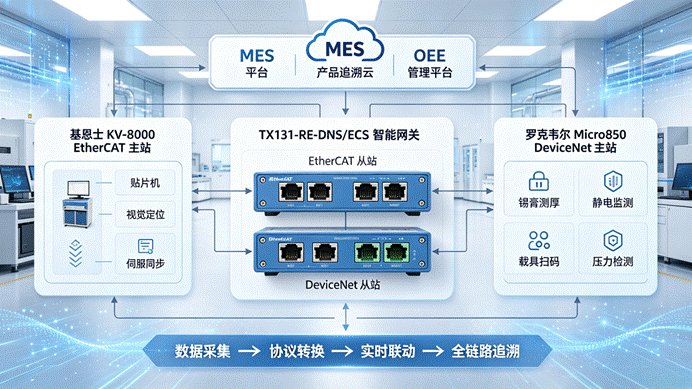

整套方案采用“单条SMT主线配置1台TX131-RE-DNS/ECS协议转换智能网关”核心架构，依托网关原生EtherCAT从站+DeviceNet从站双从站架构，打通基恩士KV-8000 EtherCAT主站、罗克韦尔2080-LC50-24QBB Micro850 DeviceNet主站，针对无尘防静电车间做硬件优化，同步搭建一体化工业物联网数据采集链路：

网络硬件拓扑搭建

EtherCAT侧链路：基恩士KV-8000控制器EtherCAT主站网口通过屏蔽千兆网线直连TX131网关EtherCAT从站接口，网关在KV-Studio软件内识别为标准EtherCAT从站，分配256字节输出映射区（下发贴片机启停、视觉补偿、载具拦截指令）、256字节输入映射区（回传DeviceNet侧各类检测报警信号），同步周期设定250μs匹配微米贴片精度。

DeviceNet侧链路：罗克韦尔2080-LC50-24QBB本地扩展2080-DNET20 DeviceNet主站模块，双层屏蔽DeviceNet总线接入TX131网关DeviceNet端子，网关作为DeviceNet从站添加至主站扫描列表，分配独立IO地址，实时上传锡膏厚度、静电数值、载具SN二维码、贴装压力、温湿度检测数据。

物联网拓展链路：TX131网关独立以太网拓展口接入车间防静电工业交换机，作为整条产线统一数据采集器，将两侧总线融合后的全维度工艺数据同步推送至MES、设备OEE云平台、品牌客户溯源系统，实现单主板全工序毫秒级数据绑定。

双向数据映射逻辑（适配SMT贴片精密工艺）下行（KV-8000 EtherCAT → TX131 → Micro850 DeviceNet）：产线启动信号、载具到位确认、贴片机暂停 /急停、产品型号配方切换、视觉定位补偿参数；上行（Micro850 DeviceNet → TX131 → KV-8000 EtherCAT）：锡膏厚度检测值、车间静电电压、载具条码 SN、贴装头压力、炉前温度、不良报警标记。

Class1万级无尘防静电工况专属优化：网关整机绝缘防静电喷涂，控制柜内部加装防尘滤网，所有通信线缆选用低静电屏蔽线材，网关外壳可靠单点接地释放静电；网关软件开启静电干扰滤波算法，过滤伺服启停、静电释放产生的杂波信号，保障7×24小时不间断稳定协议转换。

成本优化控制：仅部署单台TX131网关完成整线异构总线互通，硬件采购成本1.86万元，改造仅占用夜间2小时停产窗口，无需新增中转 PLC、多台串口采集终端，相较传统中转PLC方案硬件投入降低82.6%，无长时间停机导致的贴片机重新校准损耗。

五、分步实施流程

步骤 1：离线程序预配置

分别在基恩士KV-Studio、罗克韦尔CCW软件离线导入TX131网关配套ESI、EDS描述文件；预先完成1200点双向IO地址映射，模拟锡膏超标、静电超阈值等异常场景，闭环测试贴片机即时拦截逻辑，确认总线协议地址无冲突；同步配置网关工业物联网采集模板，对接MES数据库，预校验单主板SN码与全工序参数绑定逻辑，提前备份两套PLC原有控制程序。

步骤 2：夜间短停机硬件布线

在防静电控制柜DIN导轨上固定TX131智能网关，完成外壳接地防静电处理；铺设低静电屏蔽EtherCAT网线、双层屏蔽DeviceNet总线、物联网拓展网线，全程佩戴无尘防静电手套操作，避免粉尘、人体静电污染端子；完成24VDC隔离供电接线，布线完成后使用静电测试仪检测线路静电释放量，达标后方可进入调试环节。

步骤 3：分段在线联调

EtherCAT链路单独调试：基恩士KV-8000扫描识别TX131从站，下发贴片机运动、定位补偿指令，锁定250μs同步周期，验证128轴伺服同步精度无偏差；

DeviceNet链路单独调试：2080-LC50-24QBB搭配2080-DNET20扫描网关从站，读取锡膏测厚仪、静电监测设备实时数值，波特率设置500kbps匹配高速检测采集；

双向闭环联动全流程测试：模拟锡膏厚度超标报警，DeviceNet信号经TX131硬件协议转换15μs内转发至KV-8000，贴片机立刻暂停、载具自动分流至不良料盒，验证联动时效性满足3C精密产线节拍要求；

工业物联网链路调试：网关作为全域数据采集器同步上传融合后完整工艺数据，核对每片PCB主板运动、检测参数时序完全对齐，追溯档案无缺失、无错位。

步骤 4：72小时满载无尘车间稳定性测试与运维培训

以30UPM满负荷节拍连续运行72小时，车间保持Class1万级无尘、高频静电释放工况，全程记录网关协议转换丢包、通信中断次数；组织车间电气运维人员开展专项培训，掌握网关防静电参数配置、故障快速排查、物联网数据导出查看方法；测试周期内无任何通信故障，正式切换至全天量产模式。

六、改造前后核心指标对比表格

七、落地应用效果

3C电子SMT贴片产线部署塔讯TX131-RE-DNS/ECS协议转换工业网关后，彻底打通基恩士KV-8000 EtherCAT主站、罗克韦尔2080-LC50-24QBB Micro850 DeviceNet主站两套异构总线协议，在Class1万级防静电无尘车间构建高稳定工业自动化闭环控制网络，网关同步承担物联网网关、精密产线全域数据采集器双重核心职能，落地量化收益清晰可观：

主板产能与营收显著提升：产线贴片节拍由30UPM提升至34UPM，年度新增主板产能2090880片，单块主板加工净利润11.5元，年度新增生产收益2404.51万元；产品换型停机时长缩减78.6%，设备综合稼动率从83.5%提升至97.6%，稳定完成手机主板月度交付订单，彻底解决产能缺口问题。

人工与材料损耗成本大幅节约：取消每班专职数据录入操作员，全年节约人工成本9.2万元；主板报废损耗下降80%，年度节约锡膏、PCB基板、电子元器件损耗89.28万元；总线运维成本降低81.1%，年度运维开支节约12.01万元，三项年度直接成本节约合计110.49万元。

工业物联网数字化体系全面合规落地：依托TX131一体化数据采集器能力，自动融合EtherCAT伺服运动数据、DeviceNet全维度检测数据，单片主板形成独立加密数字化档案，毫秒级同步上传客户溯源云平台，100%通过下游品牌方数字化审计，彻底消除月度订单罚款风险；一体化智能网关替代多台分散采集终端，无需重复硬件投入，助力企业获评市级3C智能工厂示范项目，获取数字化改造专项补贴38万元。

无尘防静电车间通信稳定性全面升级：网关绝缘防静电硬件设计搭配内置滤波算法，完美适配车间静电、伺服电磁干扰工况，72小时满载测试零通信丢包、零中断，全年故障停机时长不超过5小时，彻底解决传统串口静电干扰频繁停机痛点；改造仅占用夜间2小时停产窗口，贴片机无需长时间停机重新校准微米定位基准，无额外工时损耗。

产线运维难度大幅降低：单台智能网关统一管理两套异构总线协议，运维人员无需同时精通基恩士、罗克韦尔两套PLC编程体系，贴片不良、通信故障定位排查时长从3小时缩短至10分钟以内，产线应急处置效率大幅提升。

八、项目总结

3C电子SMT贴片精密产线存在Class1万级无尘防静电严苛工况，同时具备EtherCAT微米级高速运动控制、DeviceNet多维度在线检测两套异构总线协议长期割裂的行业共性痛点，传统RS485串口中转抗静电干扰差、新增中转PLC硬件投入高、停机改造周期长，无法满足精密贴片实时不良拦截与工业物联网全链路数字化追溯双重需求。塔讯TX131-RE-DNS/ECS双从站工业网关原生匹配基恩士KV-8000 EtherCAT主站、罗克韦尔Micro850 DeviceNet主站硬件参数特性，硬件加速协议转换实现 15μs级异常信号联动，防静电绝缘硬件结构适配无尘车间特殊工况；同时兼具物联网网关、分布式数据采集器一体化能力，一站式解决高精度工业自动化协同控制与电子产品全生命周期数字溯源两大核心诉求。项目一次性硬件投入仅1.86万元，年度直接成本节约超110万元、新增产值超2400万元，投资回收期不足0.3天，方案可批量复制至手机、平板、穿戴设备全品类SMT贴片、插件、组装自动化产线数字化升级改造。
