EtherNet/IP转EtherCAT总线协议锂电极片产线伺服驱动器通讯改造方案

在工业自动化与工业物联网深度融合的产业升级背景下，智能制造产线设备品类持续迭代，不同品牌、不同层级设备搭载的总线协议互不兼容，形成大量设备通讯孤岛，成为制约产线数字化、智能化升级的核心瓶颈。当前主流工业现场中，编码器、伺服驱动器、阀岛、AGV小车、工业机器人、智能仪表等终端从设备普遍搭载实时性更强的EtherCAT总线协议，承担设备运动控制、数据采集、执行反馈等核心功能；而AB罗克韦尔、信捷、台达、基恩士、汇川等主流PLC及工控机等核心主站设备，多采用通用性更广的EtherNet/IP总线协议，负责产线逻辑调度、流程管控、数据汇总。

1.项目行业背景

新能源锂电是新能源产业核心赛道，市场增速快、智能化升级需求迫切，属于国家重点扶持的高前景行业。锂电极片涂布、卷绕、裁切核心产线对设备同步性、控制精度、数据实时性要求极高，是工业自动化与工业物联网落地的核心场景。当前锂电行业新旧产线混用、设备品牌繁杂，总线协议不兼容问题突出，严重制约产线良品率与产能提升，亟需通过工业网关实现全域设备互联互通。

2.现场设备配置与拓扑结构

本项目现场主从设备精准搭配，主站设备采用汇川PLC（支持EtherNet/IP协议），作为整条极片产线的核心控制单元，负责产线逻辑控制、参数下发、数据汇总；从站终端设备均搭载EtherCAT协议，包含伺服驱动器、高精度编码器、智能压力仪表、气动阀岛四大核心设备，分别负责极片传动、位置校准、压力监测、气动执行。

3.项目原有痛点

本次改造前，该锂电极片生产产线存在多重典型行业痛点，核心问题均源于总线协议不兼容与无专用工业网关适配：

第一，协议壁垒导致设备脱网运行。汇川EtherNet/IP PLC无法直接通讯EtherCAT协议的伺服、编码器、阀岛及仪表设备，终端设备只能单机手动调试、独立运行，无法接入产线集中控制系统，工业物联网数据采集断层，设备运行数据、工艺参数无法实时上传管理层。

第二，人工干预误差大，良品率偏低。极片生产对张力、位置、压力精度要求达到微米级，设备独立运行时，人工手动调节伺服转速、阀岛气压、设备位置参数，同步性差，极易出现极片褶皱、偏移、裁切偏差等缺陷，产品良品率长期维持在92%左右，低于行业优质标准。

第三，故障排查滞后，运维效率低下。无统一数据传输通道，设备报警信息、异常参数无法实时上传PLC，设备故障后需人工逐台排查，平均故障恢复时长超30分钟，产线停机损失大，严重制约产能释放。

第四，产线数字化程度低。缺少专用数据采集器，无法实现设备运行数据、工艺数据的实时采集、存储与分析，无法满足锂电行业精益生产、溯源管理的工业自动化升级需求。

4.核心功能简介

塔讯TX181-RE-RE-EIS/ECM是专为跨协议设备互通研发的智能网关、工业网关与物联网网关，集成数据采集器一体化功能，完美适配本项目EtherNet/IP与EtherCAT双协议互通场景，核心功能针对性解决项目痛点：

一是双向总线协议转换核心功能。设备原生支持EtherCAT主站、EtherNet/IP从站双模式运行，无需外接模块、无需改写原有设备程序，可实现EtherNet/IP控制指令向EtherCAT总线的透明转发，同时反向采集EtherCAT终端设备数据上传EtherNet/IP主站PLC，彻底打破总线协议壁垒。

二是高精度实时数据采集传输。内置高性能数据采集器，支持PDO动态映射、SDO参数读写，可毫秒级采集伺服运行转速、编码器位置数据、阀岛开关状态、仪表压力温度数据，传输延迟≤1ms，满足锂电高精度生产的实时控制需求。

三是强适配与高稳定性。支持DC-Synchronous、SM Synchronous同步模式，适配工业复杂工况，工作温度-45～85℃，防护等级IP20，可长期适配锂电车间高粉尘、连续运行工况；支持自动拓扑扫描、设备诊断，便捷实现现场设备运维管理。

四是轻量化数字化赋能。作为核心物联网网关，可对接上层MES、SCADA系统，将现场设备数据上传云端，助力工业物联网平台搭建，实现产线数据可视化、数字化管控。

5.整体解决方案

针对锂电极片产线的协议互通与智能化升级需求，基于TX181智能网关打造“主站集中管控+网关协议中转+终端全域联动”的工业自动化解决方案，全方位解决原有痛点：

第一步，搭建双协议通讯架构。保留现场原有汇川EtherNet/IP PLC主站系统与所有EtherCAT终端设备，无需更换硬件、无需重构产线，仅新增TX181工业网关作为核心中转设备，实现低成本改造。网关EtherNet/IP端口接入PLC总线网络，作为从站接受主站调度；EtherCAT端口作为主站，总线挂载所有伺服、编码器、阀岛、仪表设备。

第二步，实现闭环精准控制。通过网关总线协议转换功能，PLC下发的张力调节、位置校准、启停控制等指令，实时转换为EtherCAT标准报文下发至终端设备；同时网关通过内置数据采集器，实时采集终端设备运行反馈数据，上传至PLC形成闭环控制，实现设备同步联动、精准调节。

第三步，构建数字化运维体系。依托物联网网关的数据传输能力，将所有设备的运行参数、报警信息、工艺数据实时上传SCADA系统，实现设备状态可视化监测、故障自动预警、数据全程溯源，提升产线运维数字化水平。

第四步，适配柔性生产需求。网关支持动态参数映射与在线调试，可快速适配不同规格极片的生产工艺参数调整，满足锂电行业多品种、柔性化生产的工业自动化需求。

6.项目实施过程

本项目实施全程无需停机大修，采用分步调试、在线升级模式，共分为四个阶段，全程安全高效、不影响基础生产：

第一阶段：现场勘查与方案定制（1天）。排查现场汇川PLC、EtherCAT终端设备型号与通讯参数，梳理原有通讯缺陷与生产痛点，根据产线设备布局，确定网关35mm导轨安装位置，规划总线布线方案，匹配最优协议映射参数。

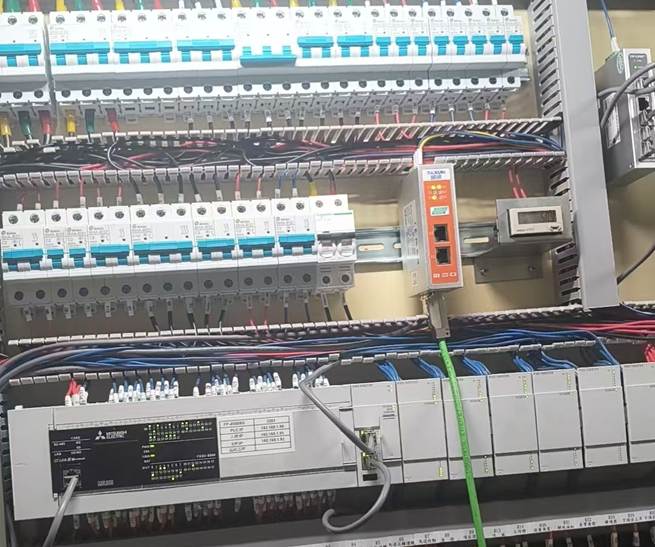

第二阶段：硬件安装与线路对接（1天）。完成TX181网关硬件安装，接入24VDC工业供电，分别完成EtherNet/IP端口与PLC、EtherCAT端口与终端设备的总线对接，线路接线、屏蔽接地严格按照工业自动化标准执行，避免信号干扰。

第三阶段：参数配置与协议调试（2天）。通过网关Web管理界面，开启EtherCAT主站模式与EtherNet/IP从站模式，自动扫描现场所有EtherCAT从站设备，完成伺服、编码器、阀岛、仪表的设备地址、PDO映射、数据点位配置；调试双向通讯链路，确保指令下发、数据上传双向通畅，校准传输延迟与同步精度。

第四阶段：联机试运行与稳定性优化（2天）。接入产线实际生产工艺，进行小批量试生产，测试设备联动同步性、数据采集准确性、故障响应速度，优化参数匹配逻辑，解决细微同步偏差问题，连续72小时满负荷运行测试无异常后，正式投入量产。

7.应用效果前后对比

本项目改造完成后，产线工业自动化水平、工业物联网数字化能力、生产效益实现全方位提升，前后效果对比差异显著：

一是通讯能力全面打通。彻底解决总线协议不兼容问题，汇川PLC可实时、精准管控所有EtherCAT终端设备，设备联网率从0%提升至100%，实现全域设备集中管控。

二是生产精度与良品率大幅提升。设备同步响应延迟控制在1ms以内，极片位置、张力、压力控制精度大幅优化，人为操作误差彻底消除，产品良品率从92%提升至99.6%，单月不良品损耗降低85%以上。

三是运维效率显著升级。依托智能网关与内置数据采集器，设备故障可自动预警、精准定位，平均故障排查恢复时长从30分钟缩短至3分钟，产线有效开机率提升12%，产能大幅释放。

四是数字化体系完善落地。通过物联网网关实现全维度生产数据采集上传，构建完整的工业物联网数据链路，满足工艺溯源、数据分析、精益生产需求，为后续产线智能化升级奠定基础。

五是改造成本低、稳定性强。无需更换原有设备，仅通过工业网关完成协议适配，改造成本不足设备更换方案的20%，设备连续运行稳定性大幅提升，全年无通讯故障停机问题。

8.项目总结

本项目聚焦锂电极片产线EtherNet/IP PLC与EtherCAT终端设备协议不兼容问题，针对产线设备通讯孤岛、无法联动管控、人工操作误差大、运维低效、数字化程度不足等核心痛点，开展智能化升级改造。原有产线伺服、编码器、阀岛、智能仪表等设备只能单机独立运行，无法接入PLC集中控制系统，直接导致生产良品率偏低、产能受限。

项目通过部署一体化智能网关，无需更换原有设备、改写程序及停机大修，快速搭建EtherNet/IP与EtherCAT双向通讯架构。依托塔讯网关协议转换、毫秒级数据采集、设备诊断、数据上云的核心能力，实现PLC指令透传、终端设备数据实时回传，形成产线闭环精准控制系统，同时可对接SCADA、MES系统，完成产线数字化管控、工艺溯源与智能运维升级。

本案例验证了智能网关、工业网关、数据采集器一体化方案，在工业自动化、工业物联网场景中的实用价值，为锂电行业及各类存在EtherNet/IP与EtherCAT跨协议互通需求的工业现场，提供了低成本、高稳定、可落地的标准化改造方案。

（相关技术交流咨询售后请与王工留言）
