这款风扇的半导体驱动芯片绝了！

一台能听懂你说话、还能驱蚊、带氛围灯的风扇，还同时贴着“国标1级能效”的标签，在24小时全天候语音待命的状态下竟然能把电费压到最低!本次，Big-Bit拆解了钻石牌新款智能语音电风扇(型号FX-EC8X6DQRV)，试图找出这台小家电内部那些决定能效等级与智能体验的关键半导体芯片和元器件产品。

以下是风扇灯的产品外观特写：

从产品背面粘贴的标识可知以下信息：

能效等级：1级

生产者名称：广东易达电器科技有限公司

规格型号：FX-EC8X6DQRV

能效值 [m³/(min·W)]：1.00

待机功率 (W)：0.8

依据国家标准：GB 12021.9-2021

额定电压：220V

额定频率：50Hz

额定功率：35W

接下来进入本次拆解环节。

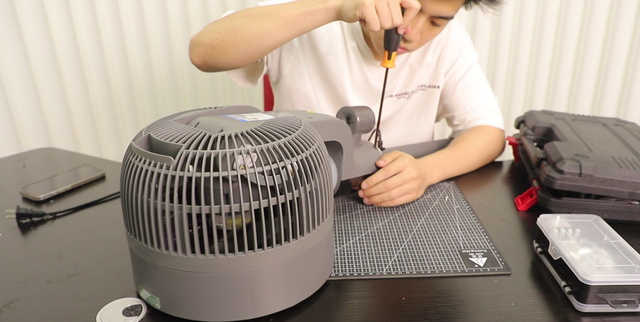

用工具对风扇进行暴力拆解。拆开面板后可以见到一个电机以及连接电机的PCB板。

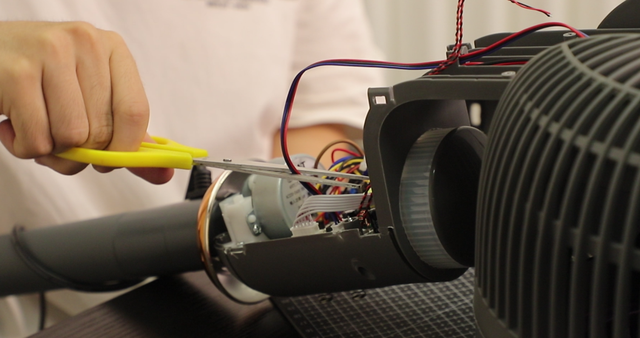

剪断电线后先拿出两块PCB板。

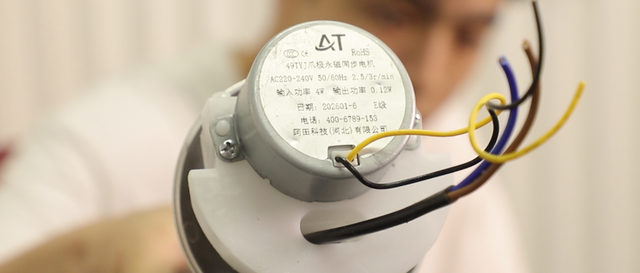

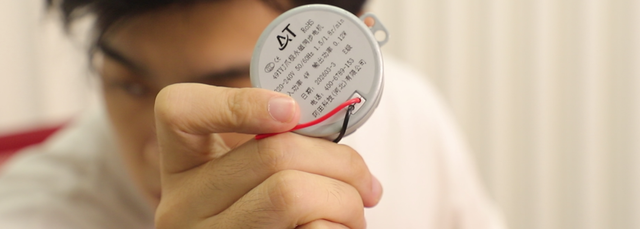

取下电路板之后，可以看到与电路板相连的电机全貌。

可知电机信息如下：

Logo：AT

产品名称：49TYJ爪极永磁同步电机

额定电压：AC220-240V

额定频率：50/60Hz

额定转速：1.5/1.8 r/min

输入功率：4W

输出功率：0.12W

绝缘等级：E级

厂商：阿田科技(河北)有限公司

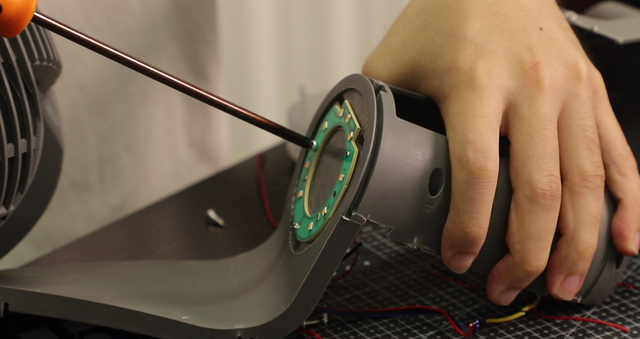

再拆解出全是LED模组元器件产品，控制氛围灯的电路板。

拿出其下方的另一台永磁同步电机，参数信息与上一台电机一致。

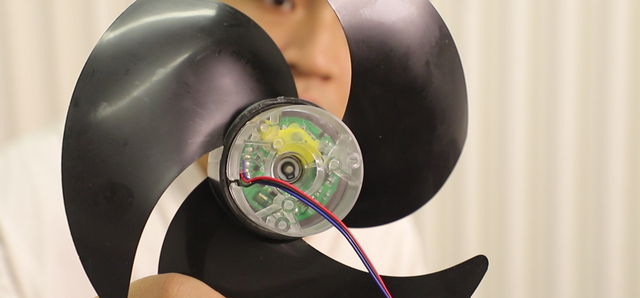

最后拆解风扇扇叶，可以看到驱动风扇扇叶转动电机以及驱动电机转动的PCB板。

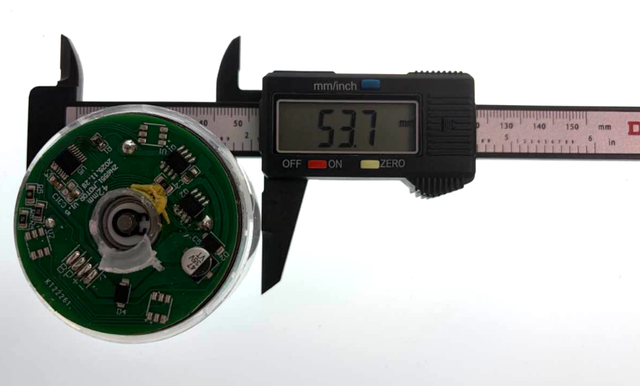

先来看扇叶电机以及控制电机驱动的PCB板，其直径为53.7mm。由风扇的商品详情页可以得知电机为直流无刷电机。

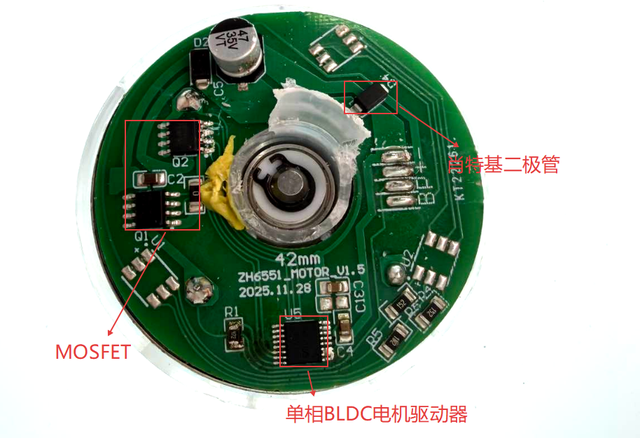

而驱动BLDC电机的PCB板上已知元器件产品如下：BLDC电机驱动器元器件产品、MOSFET半导体芯片、肖特基二极管元器件产品。

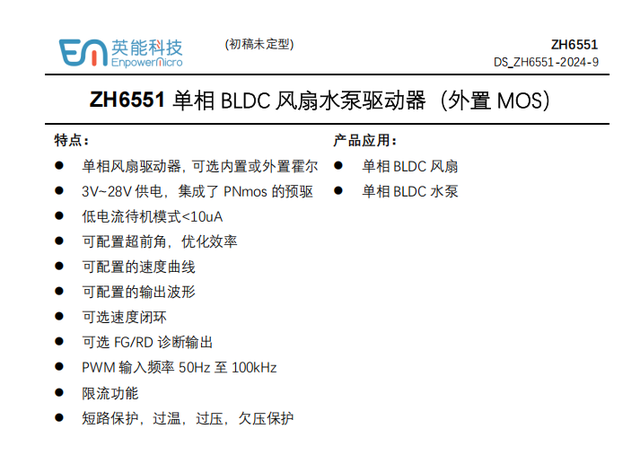

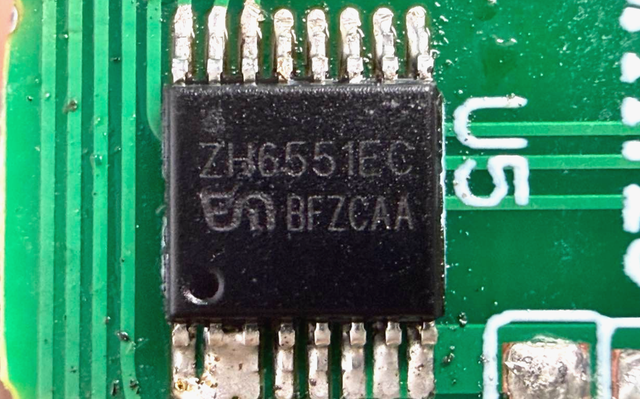

单相BLDC电机驱动器元器件产品(ZH6551，英能电子)

元器件产品选型考量为：

半导体芯片宽压供电，架构灵活：半导体芯片支持 3V~28V 宽幅输入并集成 P-NMOS 预驱 。其采用外置 MOS 半导体芯片架构，彻底打破了内置功率管的物理散热与电流天花板，能够完美兼容从低压桌面微型风扇到高压大功率水泵的多维硬件设计需求。

半导体芯片微安待机，死磕能效：具备极致的超低功耗休眠模式。当 PWM 给定信号归零后，芯片的待机电流被死死压制在 10μA 以下。这是整机系统轻松跨越“国标1级能效”待机功耗红线、实现超低碳排放的核心底层支撑。

半导体芯片深度客制，重塑静音： 罕见地向应用端开放了底层驱动控制权。支持多达 10 个坐标点的速度曲线映射，以及包含 4 段斜率与拐点配置的输出波形自定义。配合可配的超前角优化 ，能从物理层精准抚平单相电机的换向顿挫，极致压制高频电磁啸叫。

元器件产品智能缓启，顺风防冲：内置 PWM 斜波控制机制，确保加减速过程的丝滑无感。其独创的“顺风启动”策略尤为亮眼，在高速顺风状态下重入时，能智能介入刹车或溜车逻辑降速再启动，有效阻断反电动势(BEMF)能量回馈击穿高压母线器件。

元器件产品全维防护，硬核可靠：硅片底层熔铸了限流、短路、欠压及多达 4 档阈值可选的过压保护(OVP)矩阵。面对过温或堵转等热失控工况，芯片甚至允许系统级配置执行“刹车”或“溜车”策略 ，为全天候运转的电机构筑了坚不可摧的工业级安规防线。

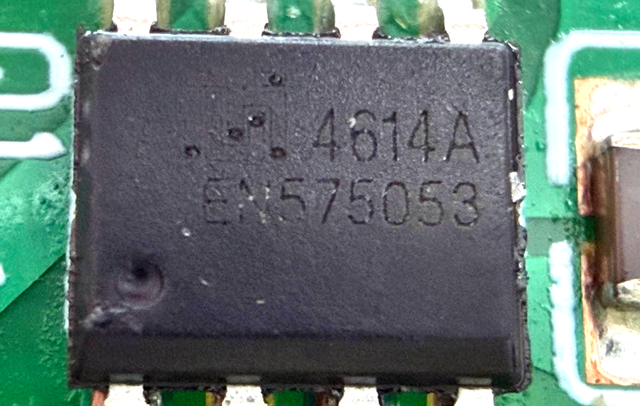

MOSFET半导体芯片(WP4614A，万芯半导体)：作为无刷电机的功率执行开关，MOSFET半导体芯片内部集成了 N 沟道与 P 沟道双功率管。此外电路板上还有丝印为“SS34”的肖特基二极管元器件产品以及丝印为“XZ”的半导体芯片找不到具体厂商信息。

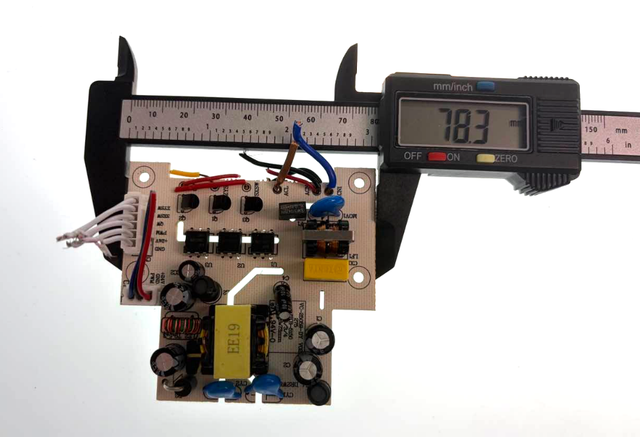

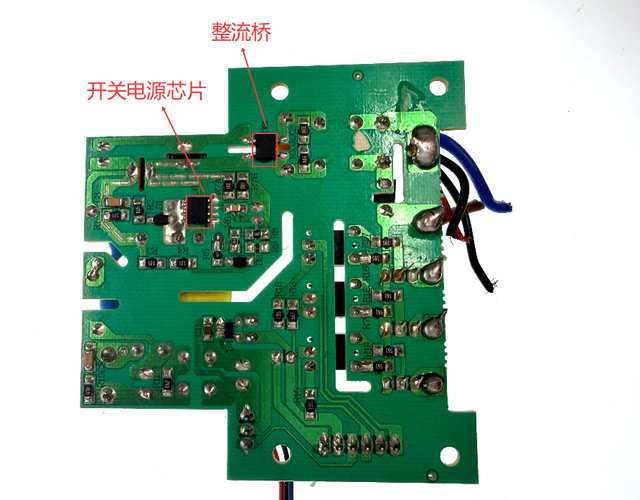

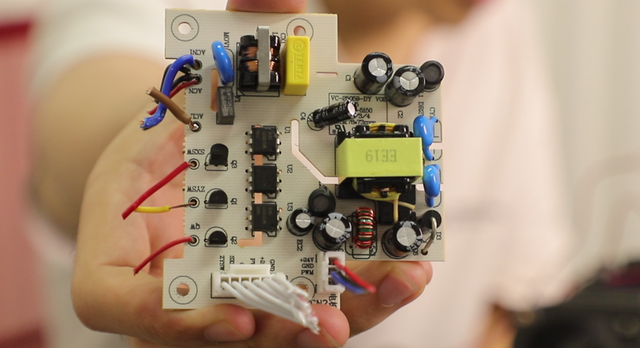

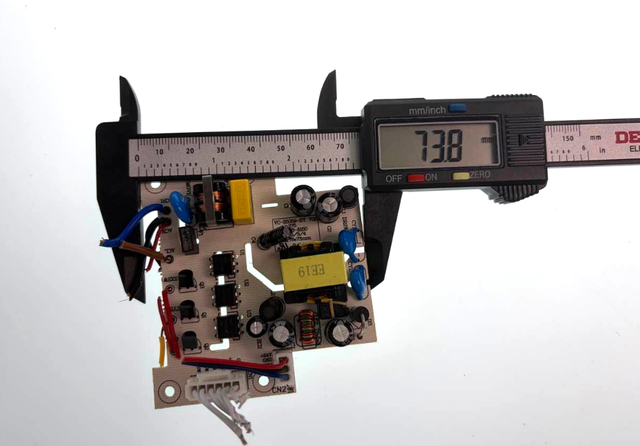

接下来看拆解出来的电源控制板。尺寸为78.3mm×73.8mm。

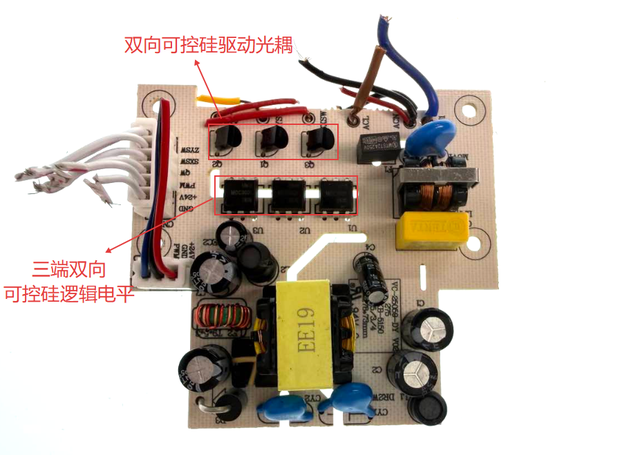

电路板上已知元器件产品如下：双向可控硅驱动光耦元器件产品、三端双向可控硅逻辑电平元器件产品、开关电源半导体芯片、整流桥元器件产品。

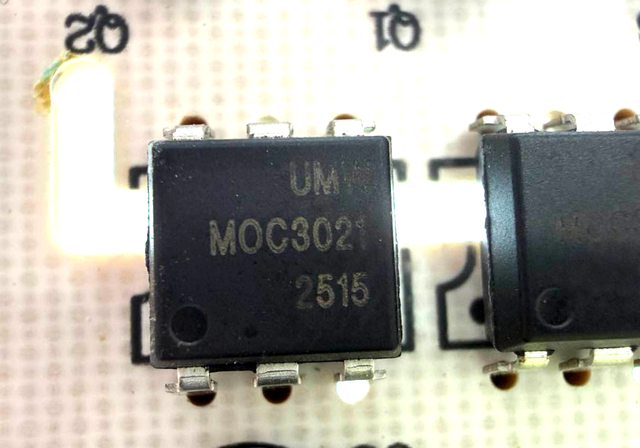

双向可控硅驱动光耦元器件产品(MOC3021，友台半导体)：作为强弱电系统的安全隔离与驱动桥梁。它具备高达 5000Vrms 的隔离电压，能彻底阻断 220V 交流强电，防止浪涌反噬击穿低压侧的主控与语音芯片。

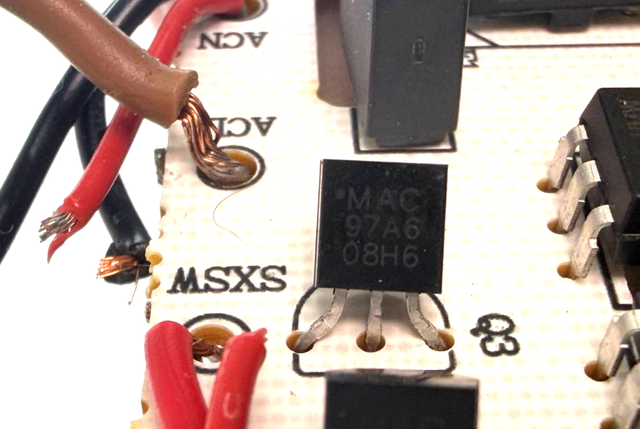

三端双向可控硅逻辑电平元器件产品(MAC97A6 ，友顺半导体)：控制微功率交流负载的核心电子开关。采用 TO-92 封装，具备 1A 的通态电流与高达 800V 的断态耐压。

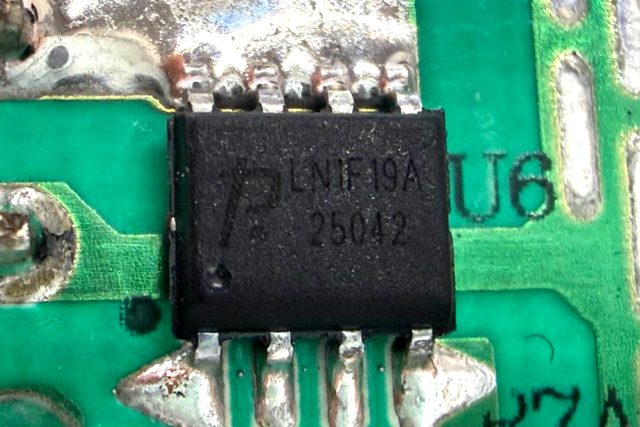

开关电源半导体芯片(LN1F19A，力生美半导体)：该芯片内置了 650V 高压 MOS 管并采用原边反馈技术，无需次级光耦即可实现高精度恒压输出，大幅精简了电源板的元器件。

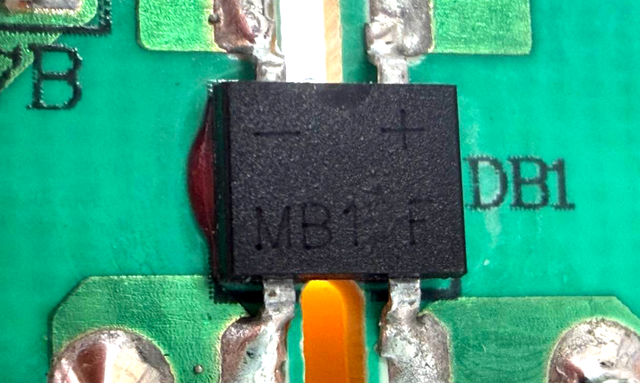

整流桥元器件产品(EB1CF，晶导微电子)：作为电源前级的高效整流枢纽。该器件采用低高度的 MBF 表面贴装封装，具备 35ns 的超快反向恢复时间与 30A 的峰值抗浪涌能力。它不仅能硬核抵御设备上电瞬间的瞬态电流冲击以保障电路安全，更能显著降低高频环境下的开关损耗。此外，这块PCB板上还有一颗丝印为“VjFa2”的芯片，无法找到具体型号。

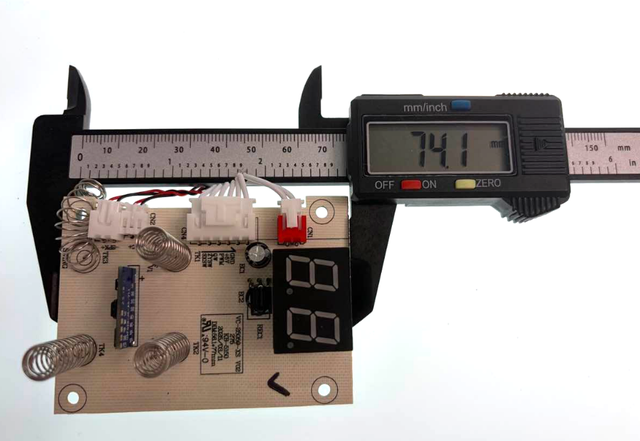

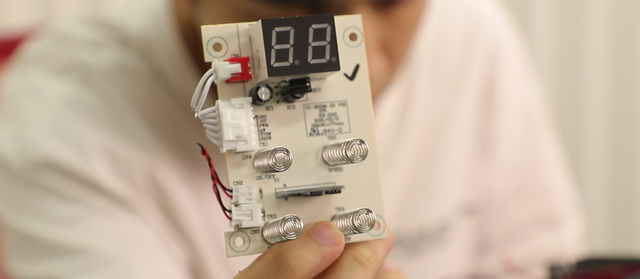

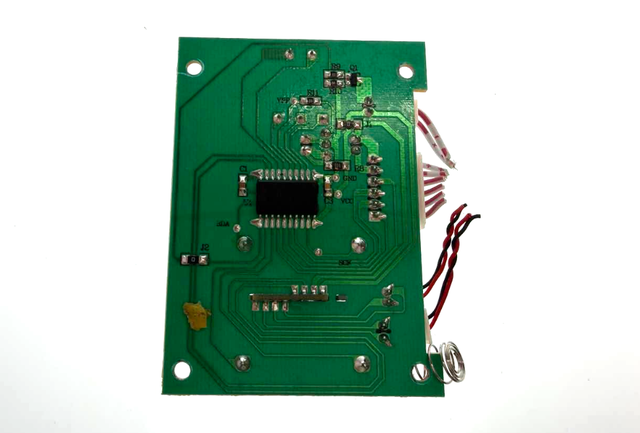

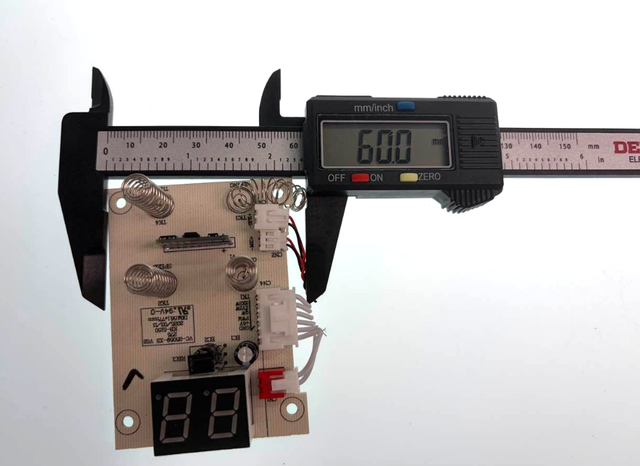

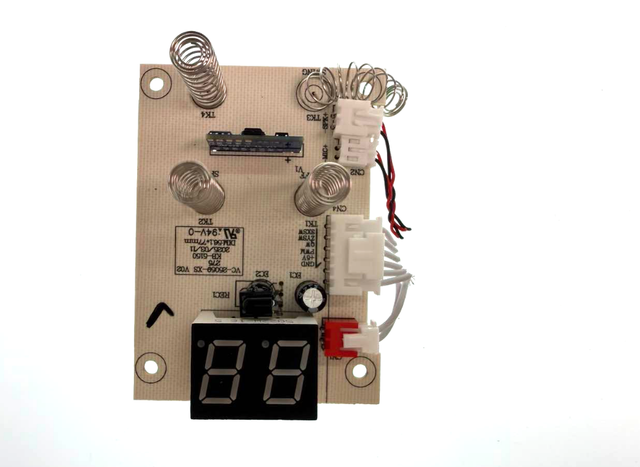

再来看显示驱动板，尺寸为74.1mm×60.0mm。

这块电路板板上还挂载了一块小板，已知元器件产品如下：蓝牙智能语音IoT半导体芯片、运算放大器元器件产品、MOSFET半导体芯片。

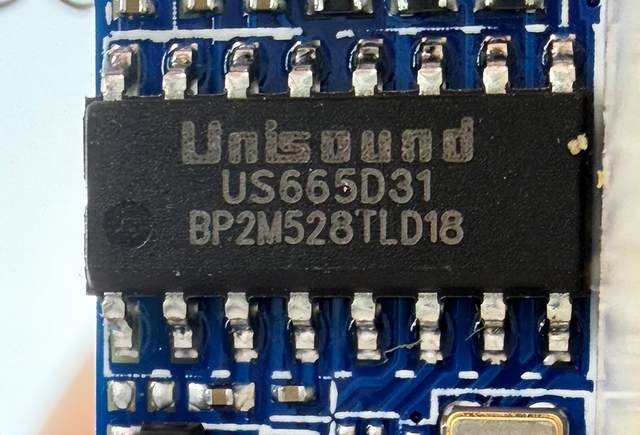

蓝牙智能语音IoT半导体芯片(US665D31、云知声)：作为整机智能语音交互与无线互联的核心“大脑”。该芯片内置专用 NPU 与浮点运算单元，支持 3~5 米远场拾音与 50 条本地指令的离线精准识别，赋予了风扇无网状态下的极速语音操控能力。

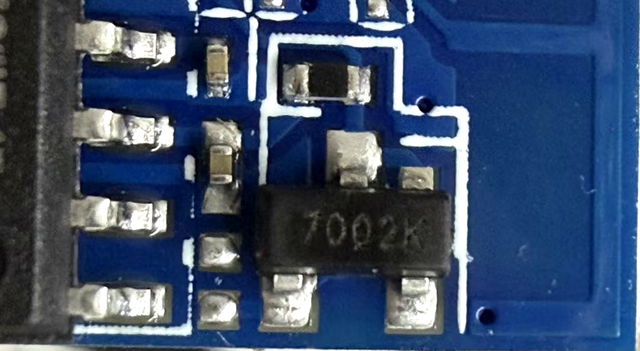

MOSFET半导体芯片(CS7002K，灿升科技): 作为控制微小负载的低成本电子开关。该元器件产品采用经典的 SOT-23 微型封装，具备 60V 漏源耐压、0.2A 工作电流以及高达 2000V 的内置 ESD 防护，极大提升了整机可靠性。

运算放大器元器件产品丝印为“8002D”无法明确具体的厂商以及参数信息，另外PCB背面还有一颗完全没有任何丝印的半导体芯片。

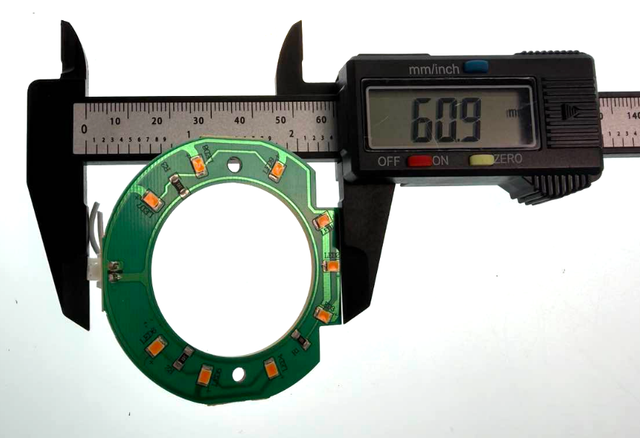

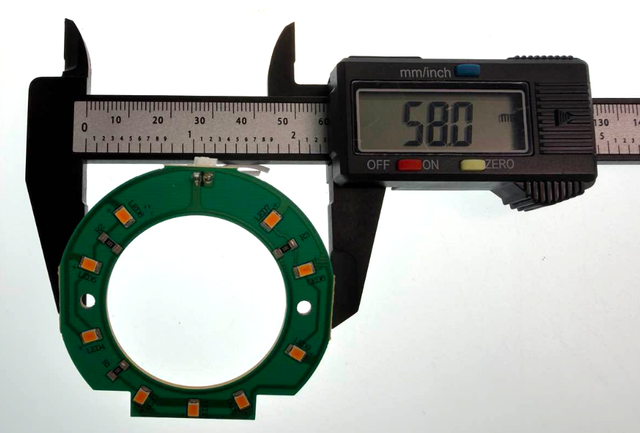

再看与氛围灯相连的电路板，尺寸为60.9mm×58.0mm。这块电路板上只有9个LED模组元器件产品。

本次钻石牌智能语音电风扇的拆解，充分展现了现代智能小家电高度集成的元器件设计趋势，而其中最引人注目的，当属英能电子在微电机驱动半导体芯片领域展现出的硬核技术底蕴。

虽然整机前端集成了市电降压元器件与离线语音IoT模块元器件产品，但真正让这台风扇实现“高能效”与“极致静音”双重突破的终极密码，完全聚焦于驱动扇叶运转的动力执行核心——即由英能电子倾力打造的单相BLDC驱动器ZH6551。

作为动力总成的绝对指挥官，ZH6551半导体芯片凭借小于 10μA 的微安级休眠功耗，协助整机稳稳死守国标1级能效红线。更为惊艳的是，它罕见地向应用端开放了 10 点速度曲线自映射与 4 段式输出波形自定义功能，从物理底层精准抚平了单相电机固有的换向顿挫，彻底压制了高频电磁啸叫。

配合其特有的 PWM 斜波缓启缓停及独特的“顺风启动”防高压反冲策略，ZH6551半导体芯片 能够精准、丝滑地推控后级功率 MOSFET半导体芯片，让风扇在接收到语音指令的瞬间，即可完成无感、静音的柔风输出。

可以说，正是得益于英能电子 ZH6551 半导体芯片高弹性、深定制驱动方案的底层赋能，才完美桥接了其他元器件产品前端智能交互与后端无刷电机的强劲执行。这不仅极大拔高了这台智能风扇的静音体验，更充分彰显了英能电子高性能电机驱动芯片在智能家电全生命周期可靠性上的卓越实力。
