伴随工厂自动化、智能控制系统规模化落地，工业现场普遍存在信号传输异常、通道资源不足、电磁干扰、防爆适配困难等共性技术问题，直接造成测量数据失真、控制系统误动作、设备扩容受限、危险工况安全隐患等各类故障。针对上述行业痛点，本文系统介绍 BM 系列信号隔离器与隔离式安全栅产品，依托三重隔离、信号转换、本安限能等核心功能，实现工业模拟量、开关量信号稳定、安全传输。

王鑫杰(安科瑞信号隔离器产品负责人)

13524471462

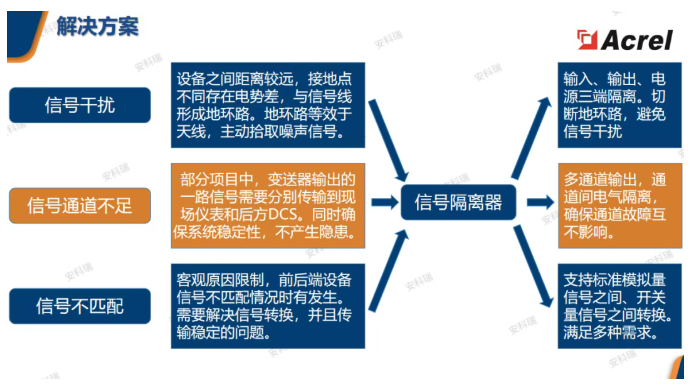

一、工业现场典型信号故障及成因

工业自控系统运行中，三类信号问题为工程实施主要难点：

电磁干扰与地环路噪声 现场不同设备接地点位存在电势差，形成地环路回路，耦合变频器、大功率电机等设备产生的电磁噪声，造成测量数值持续跳变，有效信号被噪声覆盖，引发控制器误判断、调节动作偏差。 BM 系列采用输入、输出、电源三端电气隔离结构，从回路层面切断地环路传导路径，阻隔共模、差模干扰，净化传输信号。 故障表现：实时数据波动、仪表读数偏差、自控调节不稳定。

信号输出通道数量不足 多数现场变送器仅单路模拟量输出，工程中需同时对接 DCS、现场显示仪表、PLC 采集模块等多台后端设备，直接并联接线易出现信号分流、负载超限问题。 BM 系列配备一进两出、一进四出等多路隔离输出规格，各通道相互独立电气隔离，单路原始信号可同步供给多台后端设备，无信号衰减、互不干扰，适配系统扩容改造需求。 故障表现：新增采集设备无法接入、多设备并联后信号失真、后期改造施工难度大。

前后端设备信号制式不兼容 现场传感器、变频器、执行机构与 PLC、中控系统信号规格不统一，包含直流电压、直流电流、热电阻、电位信号、干接点开关量等多种制式，设备间无法直接对接，阻碍新旧自控系统集成。 BM 系列支持 4-20mA、0-20mA、0-10V、PT100 热电阻、电位计、无源干接点等多类型信号相互转换，完成不同制式设备间信号适配。 故障表现：新旧系统无法对接、项目集成周期延长、额外增加信号转换配套设备成本。

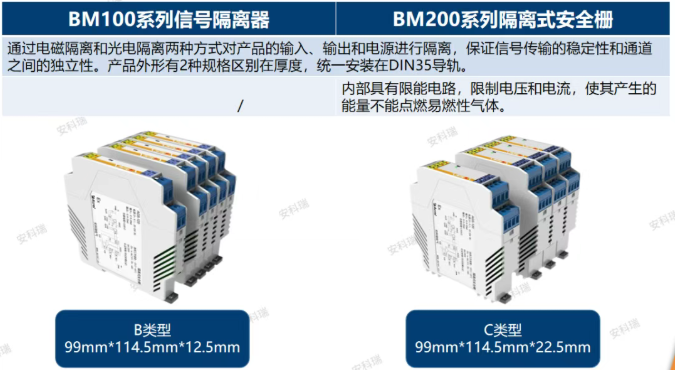

二、BM 系列两大产品线 分场景适配方案

产品分为通用隔离器与防爆安全栅两大品类，覆盖普通工业厂区、爆炸性危险区域全工况需求：

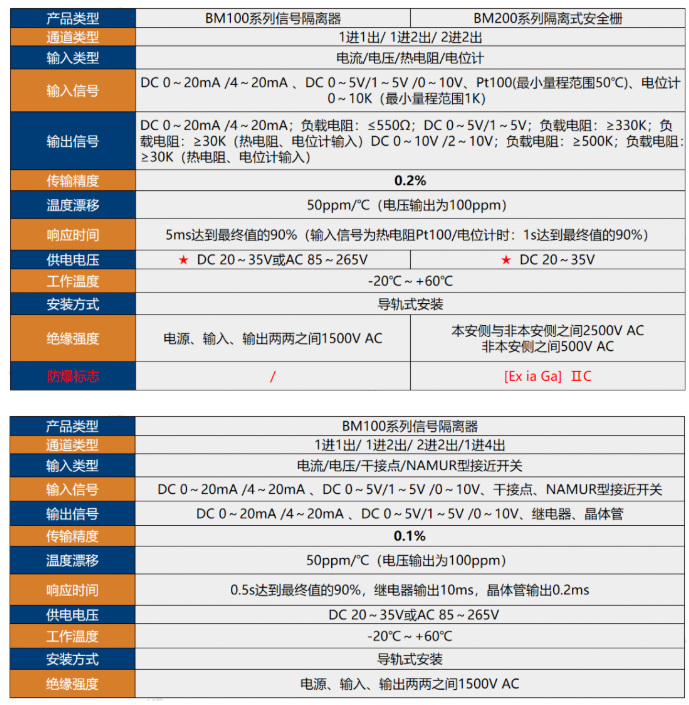

（一）BM100 系列通用信号隔离器

定位通用工业标准款，适用于无防爆要求的常规自动化产线、暖通、水处理、电力配套等场景。 产品传输精度可达 0.1 级，信号响应速度快，多路通道规格齐全；采用标准 DIN 导轨安装结构，可直接集成于成套控制柜内部。核心用于解决信号干扰隔离、多路信号分配、跨类型信号转换三类常规工程需求。

（二）BM200 系列隔离式安全栅

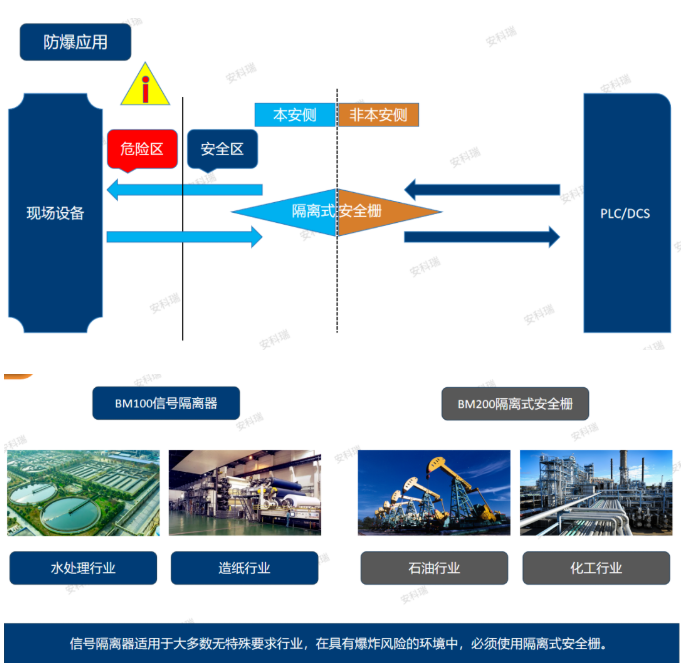

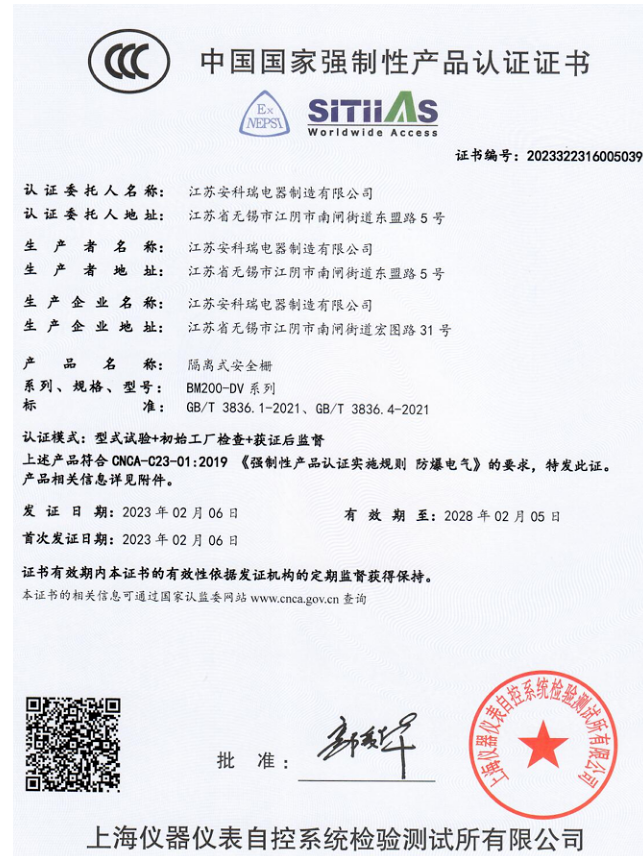

定位本安防爆专用产品，面向石油、化工、城市燃气、精细化工等存在易燃易爆气体的危险作业区域。 设备在信号三重隔离基础上，内置限能限流保护电路，取得 [Ex ia Ga] IIC 防爆认证，能够限制传递至危险区电路的电压、电流、能量，规避电路火花引发爆炸风险，满足危险区域仪表信号传输的防爆合规要求。

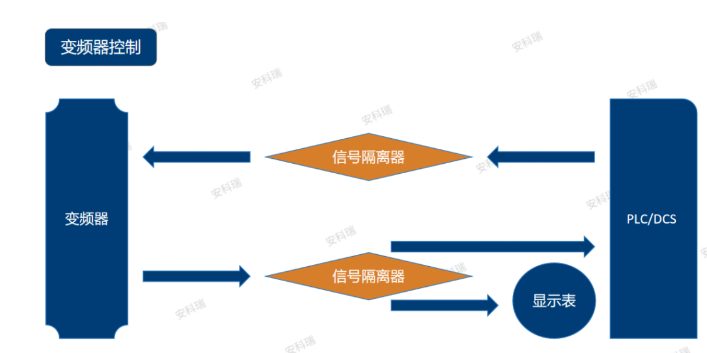

三、工程应用实例：变频设备干扰治理

某地源热泵节能自动化改造项目具备典型行业代表性：项目配套大功率变频驱动设备，运行过程中产生高强度电磁辐射与传导干扰，直接影响后端 PLC 模拟量采集模块工作稳定性。

改造实施方案

在变频器控制回路与 PLC 采集端口之间加装 BM100 系列信号隔离器。

落地效果

干扰抑制：隔离结构阻断变频设备传导、辐射类电磁噪声，采集信号数值稳定，消除数据跳变现象；

设备防护：可抵御线路浪涌、瞬时高压冲击，隔离器承担前端故障冲击，保护 PLC 等核心控制元件，降低主控设备损坏维修成本。

四、产品核心竞争优势

工控复杂工况适配能力 产品研发依托电力设备行业技术积淀，针对变频驱动、大功率负载、多设备共柜等强干扰复杂工况完成专项优化，方案贴合自动化现场实际施工需求。

产品品质合规可靠 产品归属上市企业标准化量产品类，全系列完成行业标准检测认证，长期运行稳定性、使用寿命满足工业连续生产工况要求。

综合采购与配置经济性 多通道、多信号规格模块化选型，配套供货价格具备市场竞争力，可直接替代进口及同类国产隔离转换设备，适配项目降本、设备升级改造需求。
