CC-Link IEFB转EtherNet/IP工业网关应用，TX161解决光伏组装生产线数据孤岛

一、项目应用场景概况

本项目落地于江苏苏州新能源光伏逆变器智能组装生产线，聚焦光伏储能核心配套产业，光伏逆变器作为光伏发电系统的核心电能转换设备，市场需求随新能源装机量爆发式增长。该生产线主打家用、工商业光伏逆变器自动化组装、检测、分拣、打包全流程作业，涵盖PCB板上料、元器件插接、自动锁螺丝、绝缘耐压检测、功能调试、条码赋码、成品分拣入库等工序，全程依托工业自动化设备实现无人化流水线作业，是新能源储能领域高前景、高标准化的核心产线。

产线采用分层分布式控制架构，上层生产调度与数据管理核心采用汇川H5U系列小型高端PLC，作为全线EtherNet/IP总线主站，负责对接车间MES生产管理系统、能耗监测系统、产品溯源平台，统筹整条组装线的生产计划下发、产品型号切换、生产数据统计、设备总联锁管控，适配柔性化、多批次的逆变器生产需求。生产线现场执行与检测单元，采用三菱Q06UDVCPU Q系列高端PLC搭建CC-Link IEFB高速总线网络并作为主站设备，集中管控组装机械手、精密锁螺丝伺服、绝缘检测仪器、耐压测试模块、输送线变频器、扫码识别设备等高精度现场设备。

由于EtherNet/IP与CC-Link IEFB为两套独立工业总线协议，上下层控制系统无法原生通讯，长期存在数据孤岛问题，制约产线柔性生产与数字化升级。为解决跨总线数据交互难题，项目部署塔讯TX161-RE-RE-CCIE/EIS智能网关，设备作为专业协议转换网关、工业网关、数据采集器，采用双从站工作模式，分别挂载于两条总线网络，无需占用主站资源，实现双向数据透明传输。同时依托网关工业物联网边缘计算能力，采集组装精度、检测数据、设备状态、生产能耗等核心数据，上传至厂区物联网平台，实现逆变器组装产线全流程数字化管控，适配车间洁净、高精度、连续化生产的严苛工况，保障产线7×24小时稳定量产。

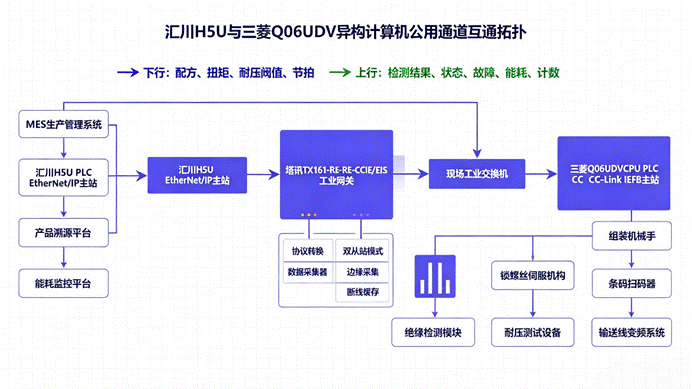

二、设备拓扑结构图

三、原有系统架构与项目痛点

改造前，汇川H5U EtherNet/IP主控系统与三菱Q06UDVCPU CC-Link IEFB现场控制系统相互独立，两套系统各司其职但无数据互通链路，随着企业逆变器产能扩张、产品型号迭代加速、检测标准升级，原有控制模式的短板持续凸显，严重制约产线生产效率、产品品质与智能化水平，核心痛点主要分为四大类。

第一，柔性换产能力薄弱，多型号生产适配性差。企业量产3kW、5kW、10kW、20kW等多款光伏逆变器，不同产品的组装点位、螺丝扭矩、耐压检测阈值、装配工艺参数各不相同。改造前，上层汇川H5U系统存储全套标准化生产配方，但无法下发至三菱现场控制系统，每次产品换型需专业工程师现场手动修改PLC参数，单次换型耗时15-25分钟，日均换产3-4次，大量占用有效生产工时，产线稼动率不足80%，无法适配新能源行业小批量、多批次的柔性生产需求。

第二，检测数据孤立存储，质量管控无法闭环。逆变器绝缘、耐压、功能检测是产品出厂的核心质控环节，检测数据直接决定产品是否合格、是否符合新能源行业安规标准。改造前，所有检测数据均存储在三菱Q系列PLC本地，无专业数据采集器进行集中采集、上传、归档，上层MES与物联网平台无法获取原始检测数据。不合格产品仅能人工记录故障类型，无法追溯具体装配参数、检测数据，无法精准定位不良工序，产品质控体系存在严重漏洞，售后质量风险较高。

第三，传统改造方案成本高昂、改造风险不可控。两套PLC总线协议不兼容，原生无互通能力，若采用加装专用通讯模块的传统方案，汇川、三菱原装通讯模块采购成本超3.5万元，且需要对两端PLC程序进行大规模修改与逻辑重构，整条生产线需停机4天以上。新能源行业订单交付压力极大，长时间停机将造成巨额产能损失与订单违约风险，同时程序重构极易导致原有精密装配、精准检测程序出现逻辑故障，影响产品装配精度，改造风险极高，企业无法落地该方案。

第四，设备状态无法集中监控，运维效率低下。现场机械手、伺服、检测设备的运行状态、故障代码、运行时长、能耗数据无法上传至上层中控与工业物联网平台，设备故障只能人工现场发现、被动抢修，故障响应滞后，单次故障排查耗时久。同时无法统计设备运行数据，无法实现预防性维护，设备老化、隐性故障无法提前预判，导致设备非计划停机频发，严重影响产线连续化生产。此外，车间精密电子设备密集，电磁环境复杂，普通协议转换器极易出现数据漂移、丢包，导致装配参数偏差、检测数据失真，间接造成产品不良。原有模式彻底割裂了工业自动化生产体系的数据流，阻碍了车间智能制造升级。

四、整体解决方案

结合本项目汇川H5U小型EtherNet/IP主站、三菱Q系列高端CC-Link IEFB主站的双系统架构，围绕低成本、零程序重构、高稳定性、全数据采集的核心需求，采用塔讯TX161双从站智能网关协议转换解决方案，打通异构总线数据壁垒，构建“上层调度-现场执行-数据采集-云端管控”的完整数字化闭环体系。

（一）项目硬件配置清单

（二）组网架构设计

系统采用双总线物理隔离、网关透明中转的组网模式，安全性与稳定性拉满。汇川H5U PLC接入中控工业交换机，通过专用屏蔽网线连接网关EtherNet/IP接口，网关以标准从站身份接入EtherNet/IP总线，接收上层生产指令、配方参数，回传现场生产数据；三菱Q06UDVCPU通过CC-Link IEFB通讯模块接入现场交换机，对接网关CC-Link IEFB接口，网关作为远程从站被三菱主站轮询读写。两条总线网络完全独立，互不干扰，杜绝网络风暴、信号干扰问题，所有跨协议数据转换、解析、转发均由网关独立完成，无需改动两端PLC核心控制程序，最大程度保留原有精密装配与检测工艺逻辑。

（三）网关数据映射与功能配置

基于逆变器组装工艺与质控需求，通过塔讯配置软件完成精细化双向数据映射。下行通道（汇川H5U→三菱Q系列）分配220字节数据空间，传输产品型号配方、螺丝扭矩参数、耐压检测阈值、生产节拍指令、设备启停控制、安全联锁信号；上行通道（三菱Q系列→汇川H5U）分配200字节数据空间，上传机械手装配坐标、螺丝扭矩实时数据、绝缘/耐压检测结果、设备故障代码、生产良品数、能耗数据。网关搭载高性能数据采集器，支持毫秒级高精度数据采集，具备断线缓存、数据自动补发功能，保障检测数据、工艺数据零丢失。同时网关内置工业物联网数据上传模块，可将所有采集数据实时推送至厂区云端平台，实现数据可视化监控、溯源分析与工艺优化，适配产线高精度、高连续性生产需求。

五、项目详细实施过程

本项目利用企业月度设备保养窗口期实施改造，全程停机时长控制在7小时，无大规模程序改动、无设备拆解，施工风险极低，整体分为硬件布设、网关配置、程序编写、单体调试、全线联调五大步骤有序落地。

第一阶段：硬件安装与标准化布线。将TX161智能网关固定安装于就地控制柜DIN导轨，接入24VDC稳定供电，完成设备接地防静电处理。区分EtherNet/IP与CC-Link IEFB两组屏蔽网线，分别接入对应工业交换机端口，严格执行强弱电分槽布线，通讯线缆远离伺服动力线缆、变频线缆，规避电磁干扰。完成线路导通、绝缘、阻抗测试，规范接入总线终端电阻，保证总线信号稳定，无信号反射、失真问题。

第二阶段：网关参数配置与固化存储。调试电脑直连网关调试端口，启动塔讯专用配置软件，优先配置EtherNet/IP从站参数，匹配汇川H5U网段地址，设置通讯刷新周期、输入输出字节长度、设备从站编号；随后配置CC-Link IEFB总线参数，适配三菱Q系列总线协议，设置网关逻辑站号、占用站点数量，开启心跳检测、断线告警、数据缓存、异常记录功能。按照工艺需求完成双向寄存器精准映射，将所有配置参数固化至网关硬件，断电永久保存，无需重复配置。

第三阶段：两端PLC通讯子程序编写。汇川H5U端使用InoProShop软件，新增轻量化EtherNet/IP通讯子程序，后台周期扫描网关数据，实现指令下发与状态接收，不影响原有生产调度主程序；三菱Q系列端使用GX Works3软件，新增CC-Link IEFB从站读写子程序，周期性接收上层配方参数，上传装配、检测、设备状态数据，子程序优先级最低，完全不干扰精密装配、高精度检测核心工艺程序运行，保障产品装配精度与检测准确性。

第四阶段：点对点双向通讯调试。分步完成双向通讯校验，下行测试：中控端切换不同功率逆变器生产配方，三菱PLC实时同步接收参数，无延迟、无偏差；上行测试：模拟装配扭矩异常、耐压检测不合格、设备过载故障，现场故障数据与检测结果可实时上传至中控系统，上位大屏即时告警。连续3小时高频数据传输测试，通讯延时稳定在8-12ms，无丢包、数据漂移、通讯闪断问题，通讯精度满足高精度生产需求。

第五阶段：全线满载拷机与联调优化。恢复生产线满负荷生产节拍，连续72小时不间断运行测试，实时监测网关通讯状态、总线报文、物联网平台数据完整性，微调网关数据刷新频率，优化数据传输效率与实时性。全面验证设备联动、配方切换、数据采集、故障告警全流程功能，所有指标达标后，网关正式投入常态化不间断运行。

六、实施前后效果量化对比

七、项目总结

本光伏逆变器智能组装产线改造项目，依托塔讯TX161工业网关、智能网关优秀的双从站协议转换能力，成功打通汇川EtherNet/IP与三菱CC-Link IEFB两大异构总线协议的数据壁垒，以轻量化、低成本、短停机的改造方式，实现了跨品牌、跨层级PLC系统的双向数据互通。项目最大化保留了原有成熟的装配与检测工艺程序，改造风险极低，完美适配新能源光伏产业柔性化、高精度、连续化的生产特点。

网关集成的数据采集器功能，实现了生产线工艺参数、检测数据、设备状态、能耗数据的全维度采集与云端上传，完善了车间工业自动化管控体系与工业物联网数字化平台，实现了生产可视化、质控闭环化、运维智能化。改造后产线柔性生产能力、产品良品率、设备稼动率大幅提升，为企业降本增效、工艺迭代、合规生产提供了核心支撑。本方案通用性、可复制性极强，可广泛应用于光伏组件、储能电池、充电桩等新能源配套产线，为新能源智能制造领域异构总线设备的数字化升级提供了优质的落地范本。
