DeviceNet转EtherNet/IP工业网关｜水泥粉磨智能控制系统异构总线数据互通案例

一、应用场景概述

本项目落地于大型建材水泥生产基地，针对水泥生产核心终端工段——水泥粉磨智能控制系统开展总线通讯与数字化升级改造。水泥粉磨工段是决定水泥成品细度、比表面积、强度等级、产能能耗的核心关键工序，整体生产线包含配料输送、立式辊压、闭环粉磨、风力选粉、粉尘收尘、成品输送、料仓储存全连续化流程。相较于其他行业产线，水泥粉磨工段具备24小时不间断重载运行、设备冲击负载大、粉尘浓度高、电磁干扰强、温湿度变化大的恶劣工况，同时对系统启停联锁、负载平衡、转速同步、压力恒定、风量配比、能耗精准管控有着极高的要求。粉磨过程中的辊压压力、磨机转速、选粉频率、进料量、风机风量等参数的稳定性与同步性，直接决定水泥成品质量合格率与生产线综合能耗，是水泥工厂降本增效、绿色智造升级的核心改造工段。

整条水泥粉磨智能产线的生产调度、批次配比管理、全线节拍统筹、能耗集中管控、设备全局联锁、上位MES生产系统与SCADA监控平台数据交互，全部由汇川H5U系列高端PLC搭建EtherNet/IP总线主站统一管控。汇川H5U控制器运算速度快、浮点运算精度高、总线拓展能力强，依托EtherNet/IP高速工业以太网总线低延迟、高同步、抗干扰性强的优势，完美适配水泥重工产线重载、连续、高频波动的生产工况，承担整线顶层工艺调度、参数下发、故障统筹、能耗管控的核心职能。而现场立式磨辊压机、变频选粉机、循环风机、进料皮带、收尘系统、压力传感器、温度检测模块、料位监测设备、输送变频等就地执行与检测设备，全部由施耐德M340系列PLC搭建DeviceNet总线主站完成本地闭环控制，负责现场设备转速调节、压力闭环、风量调控、温度采集、料位监测、就地启停保护与设备安全运行管控。

改造前，汇川H5U EtherNet/IP总线与施耐德M340 DeviceNet总线属于两套完全异构、互不兼容的工业总线体系，无原生通讯对接通道，两套控制系统长期独立运行、数据完全割裂。上层总控系统下发的进料配比、磨机压力、选粉转速、风机风量、生产节拍等核心工艺参数无法自动同步至现场设备；现场设备实时负载、磨腔温度、系统压力、设备运行频率、故障报警代码、实时能耗数据也无法实时回传至总控与上位管控平台。生产管控完全依赖人工现场巡检、手动改参、人工记录数据，不仅劳动强度大、人为误差高，极易出现进料不均、磨压波动、选粉精度失衡等问题，导致水泥细度不稳定、成品等级偏差、回粉量大、电耗居高不下，严重制约产线产能与良品率提升。为彻底打破重工产线总线数据孤岛，构建水泥行业绿色节能、智能管控的工业物联网数据底座，实现粉磨工艺参数自动同步、设备联动精准可控、能耗数据全程追溯，项目部署塔讯TX131-RE-DNS/EIS智能网关，依托专业协议转换能力与高精度数据采集器功能，双向打通EtherNet/IP与DeviceNet稳定通讯链路，全面提升水泥粉磨产线工业自动化与智能节能管控水平。

二、塔讯TX131-RE-DNS/EIS网关功能简介

塔讯TX131-RE-DNS/EIS是针对建材重工、高粉尘、强干扰、连续化重载生产场景量身打造的工业级智能网关，采用双从站独立硬件架构，完美适配本次汇川H5U EtherNet/IP主站与施耐德M340 DeviceNet主站的跨品牌、跨协议组网场景，高度适配水泥车间高粉尘、强电磁干扰、昼夜连续运行、负载波动大的恶劣工况，集硬件级协议转发、重载设备数据采集、多设备联动同步、物联网能耗上云、安全联锁防护、远程运维管控于一体，是建材行业老旧产线智能化、节能化改造的核心工业网关设备。

网关搭载硬件底层协议转换核心能力，深度兼容EtherNet/IP与DeviceNet两大主流工业总线协议，无需修改原有汇川、施耐德PLC程序，无需二次开发编程，即可实现两套异构控制系统双向透明数据传输。EtherNet/IP侧以标准从站身份稳定接入汇川H5U主站网络，支持10/100M自适应工业以太网，可稳定承载大批量工艺参数、能耗指令、联锁控制信号的高频并发传输，支持自定义毫秒级刷新周期，满足粉磨产线多设备同步联动、动态参数调节的控制需求；DeviceNet侧以标准从站挂载至施耐德M340主站总线，支持多档位波特率自适应，硬件芯片直接完成协议解析与数据转发，传输延迟极低、无数据丢包、无信号失真，可有效抵御水泥车间变频器、大功率电机、辊压设备启停带来的强电磁干扰，保障重工设备数据长期稳定传输。

网关内置高精度工业数据采集器，可双向实时采集汇川总控PLC与施耐德就地PLC的全部核心寄存器数据，涵盖磨辊压力、进料流量、选粉机转速、风机频率、磨腔温度、设备运行负载、实时能耗、故障报警代码、料仓料位、回粉量、工序运行状态等全维度工艺与设备数据。具备多级数据防抖滤波、异常数据标记、本地边缘缓存、断点续传、时序精准对齐功能，可有效过滤水泥车间复杂工况下的信号抖动与数据干扰，彻底解决传统人工采集数据滞后、误差大、无法连续记录的痛点，为水泥粉磨工艺优化、能耗分析、设备预防性维保、产能精益管控提供精准完整的数据支撑。

同时设备具备完善的物联网网关拓展能力，可无缝对接水泥厂区MES生产管理系统、SCADA集中监控大屏、能耗管理平台、工业物联网云平台、设备运维系统，实现粉磨工段生产数据、设备运行数据、能耗数据、故障数据的集中归集、可视化监控、异常自动告警、能耗报表自动生成、工艺参数迭代优化。彻底打破建材重工产线普遍存在的数据孤岛问题，补齐水泥行业智能化、节能化、数字化管控短板。设备采用重工级工业防护设计，防尘抗震动、宽温稳定运行、抗强电磁干扰，自带断线保持、故障自锁、通讯自动重连、参数断电保存功能，完全适配水泥产线24小时不间断重载运行工况，大幅降低设备停机风险与运维成本。

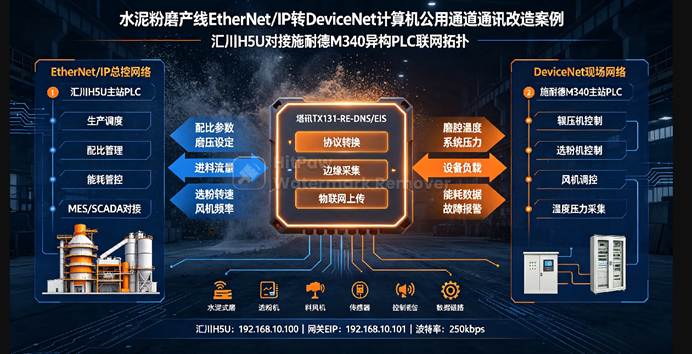

三、系统拓扑结构说明

四、改造前项目核心痛点

1.异构总线协议孤岛，多设备联动协同性差。汇川EtherNet/IP总线与施耐德DeviceNet总线属于完全不兼容的两类工业总线协议，无原生通讯通道，两套控制系统独立运行、各自为政。总控下发的粉磨压力、进料量、选粉转速、风机风量等核心工艺参数无法自动同步现场设备，现场设备的实时负载、温度、能耗、故障信息无法上传总控平台，产线工业自动化联动能力严重缺失，多设备协同完全依靠人工经验调节，生产稳定性极差。

2.人工调节参数滞后，成品质量波动大、能耗偏高。水泥粉磨工艺对参数同步性、稳定性、动态适配性要求极高，改造前每批次原料配比变化、生产负荷调整，均需要运维人员现场手动修改施耐德PLC设备参数，人工调节存在严重滞后性与主观性偏差，极易出现进料不均、磨压不稳、选粉精度失衡问题，导致水泥成品细度忽高忽低、比表面积不达标、回粉率偏高，不仅产品良品率低，还造成设备无效运转、整体电耗居高不下，企业生产成本与能耗损耗严重。

3.硬接线联锁可靠性低，设备故障频发、停机损耗大。改造前总控与现场粉磨设备的超温停机、超压保护、过载联锁、断料保护、风机与磨机联动互锁、急停联锁全部依靠继电器硬接线实现。水泥车间粉尘大、设备震动剧烈、大功率设备密集、电磁干扰强，长期运行极易出现线路老化、触点积尘氧化、信号接触不良、干扰误触发等问题，每月频繁出现联锁失效、设备误停机、无故报警问题，不仅打断连续化生产，还会造成磨机空转、原料浪费、产能下降，给企业带来持续的经济损失。

4.能耗与生产数据无法自动归集，工业物联网管控缺失。现场所有工艺数据、设备运行数据、能耗数据、故障数据仅存储在施耐德M340本地PLC中，缺乏统一数据采集器实现全域数据上传，无法对接MES、能耗平台与物联网系统。生产产能、设备能耗、故障频次、工艺参数全部依靠人工手抄统计，数据滞后、误差大、无法追溯，难以实现能耗优化、工艺迭代、设备预防性维护，完全无法满足现代化水泥工厂精益化、节能化、数字化管控需求。

5.故障排查效率低，非计划停机损失高昂。两套总线网络独立运行、结构复杂，出现成品质量异常、设备联动失效、参数漂移、能耗超标等问题时，运维人员需要分别排查EtherNet/IP总控网络与DeviceNet就地总线网络，故障定位繁琐、排查周期长、处置效率低。水泥粉磨产线属于24小时连续化重工产线，单次停机不仅造成原料浪费、批次作废，还会严重影响整体产能交付，非计划停机损失极为高昂。

五、整体解决方案设计

本项目秉持完全利旧原有工控设备、不停产错峰施工、低成本智能化节能升级、零工艺改动的核心原则，依托塔讯TX131智能网关的高性能协议转换能力，搭建双向高速、稳定、抗干扰的总线通讯链路，彻底破除水泥粉磨产线数据孤岛，实现工艺参数自动同步、多设备精准联动、能耗数据精准采集、安全智能联锁，全方位解决生产质量差、能耗高、故障多、管控弱的核心痛点。

1.网络参数精准规划：独立划分重工生产专用控制网段，彻底隔离外网与办公网络，杜绝网络干扰影响粉磨工艺稳定控制。汇川H5U EtherNet/IP主站IP：192.168.10.100，网关EIP从站IP：192.168.10.101；DeviceNet总线波特率选用250kbps，适配水泥多设备、多信号、强干扰工况下的稳定传输需求，规避高速传输信号失真问题，施耐德M340 DeviceNet主站站号为3，网关DeviceNet从站站号为13，全程无IP冲突、无站点重叠，网络运行稳定可靠。

2.双向数据映射定制：严格按照水泥粉磨节能生产工艺配置点位，正向数据下发（汇川H5U→施耐德M340）：原料配比参数、磨辊压力设定、进料流量阈值、选粉机转速、风机风量频率、生产节拍指令、设备启停信号、故障复位信号、负荷调节参数等38组核心工艺控制参数；反向数据上传（施耐德M340→汇川H5U）：实时磨腔温度、系统压力、设备运行负载、实时能耗、回粉量、料仓料位、故障代码、设备运行时长、工艺偏差值等46组采集数据，依托网关高精度数据采集器实现寄存器一对一精准绑定、毫秒级时序同步，保障参数调节实时精准、能耗数据全程可溯。

3.安全联锁体系升级：彻底淘汰老旧不稳定的继电器硬接线联锁，通过TX131工业网关总线数据交互实现软件级闭环安全联锁。总控系统实时抓取现场磨机压力、腔体温度、设备负载、风机状态、进料流量等核心参数，一旦出现超温、超压、设备过载、断料、风机故障、参数超差等异常工况，自动触发设备分级调节、停机保护、工序锁定、声光告警机制，从根源杜绝设备损坏、成品质量缺陷与无效能耗浪费，大幅提升水泥产线生产安全性与运行稳定性。同时配置网关断线保持、故障自锁、数据缓存机制，通讯异常时设备保持当前稳态，避免突发停机导致的原料浪费与设备冲击。

4.数字化节能管控升级：依托网关物联网网关上云能力，将全线工艺数据、设备运行数据、能耗数据、故障异常数据、产能数据实时上传厂区MES、SCADA、能耗管理平台与工业物联网系统，实现生产数据自动归档、工艺全程追溯、能耗智能分析、设备故障预警、工艺参数迭代优化，精准定位高能耗工况、优化设备负载配比，补齐水泥产线工业物联网数字化节能管控短板，全面提升产线工业自动化与智能精益生产水平。

六、项目分步实施过程

结合水泥粉磨产线24小时连续重载生产、无法长时间停机、粉尘工况复杂、设备联动性强的特点，本项目采用离线仿真组态、错峰窗口期施工、分链路独立调试、空载联调校验、带料量产校准、迭代优化、验收交付的标准化实施流程，全程规避停产损失与工艺异常风险，整体实施周期18天。

第一阶段：现场勘测、点位梳理与离线组态配置

项目初期组织自动化工程师、水泥工艺师、设备运维团队开展全方位现场勘测，全面核对汇川H5U、施耐德M340 PLC固件版本、总线配置、IP参数、寄存器读写权限，逐一梳理粉磨工段的控制点位、工艺参数点位、安全联锁点位、能耗采集点位、故障报警点位，编制完整双向点位映射对照表，杜绝地址冲突、数据重叠、读写权限错乱等问题。结合水泥粉磨、选粉、烘干、成品输送的核心工艺逻辑，敲定标准化双向数据交互清单。随后搭建离线仿真调试平台，安装对应编程软件与网关配置工具，导入官方EDS组态文件，通过可视化操作完成双向寄存器数据精准绑定，预设通讯刷新周期、数据滤波参数、断线重连机制、故障上报逻辑、异常数据处理规则。离线多次模拟原料配比切换、负荷调节、设备启停、通讯断连、超温超压故障等真实工况，反复校验总线协议转换稳定性与数据同步精度，最终固化组态文件，为现场施工调试筑牢技术基础。

第二阶段：硬件安装、屏蔽布线与接地施工

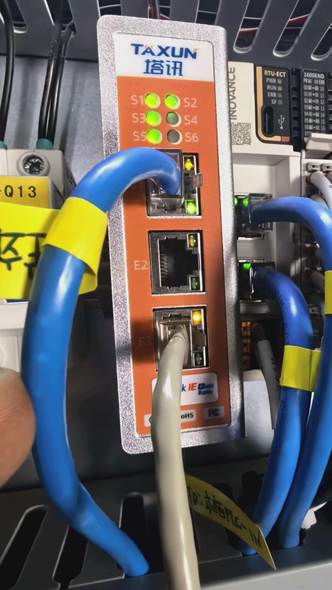

利用车间夜间低负荷、原料换批窗口期开展硬件安装与布线作业，严格遵循重工粉尘车间防尘、抗震动、抗干扰施工标准。将TX131智能网关稳固卡扣在控制柜标准DIN导轨，预留充足散热空间，适配车间高温、多粉尘运行环境。网关采用独立24VDC隔离稳压电源供电，加装抗浪涌、抗干扰模块，规避车间大功率电机、变频器启停带来的电压波动与强电磁干扰。EtherNet/IP与DeviceNet通讯线缆全部采用双层屏蔽专用线缆，单独穿阻燃防尘管敷设，与动力电缆、变频线路、高压线路物理隔离，彻底杜绝电磁信号干扰与粉尘积污导致的信号异常。总线线路规范加装终端匹配电阻，保障信号传输完整性，所有屏蔽层单端可靠接地，接地电阻控制在4Ω以内。施工完成后逐一开展线路通断、绝缘、接地检测与防尘清洁作业，完成线路编号与施工台账归档，保障线路长期稳定运行。

第三阶段：分链路调试、双向通讯优化

为规避调试过程设备误动作、生产中断、原料浪费风险，采用单链路独立调试、单向数据校验、双向闭环联调、故障模拟校验的逐级调试方案。首先将离线固化的组态文件与PLC参数下载至现场设备，重启固化所有参数，逐一核对网络IP、总线波特率、设备站号、数据映射参数与方案完全一致。独立调试EtherNet/IP总线链路，确认汇川H5U主站稳定识别网关从站设备，链路在线状态稳定、无丢包、无超时告警；再独立调试DeviceNet总线链路，验证施耐德M340主站正常挂载网关从站节点，总线负载率正常、无站点冲突、信号传输稳定。单链路调试合格后，打通双向闭环数据通讯，逐组校验工艺参数下发精度、设备状态数据、能耗数据上传实时性。多次模拟设备超温、超压、过载、通讯断线、工序异常等工况，校验网关协议转换实时性、软件联锁安全性、能耗数据采集准确性。结合水泥粉磨节能工艺要求，精细化优化网关刷新周期与滤波参数，将数据转发延迟稳定控制在20ms以内，满足多设备毫秒级联动与动态负荷调节需求。

第四阶段：72h空载拷机、带料试产与参数校准

完成通讯链路调试后，启动72小时不间断空载联动试运行，全程监测网关总线运行状态、数据采集器数据准确率、链路稳定性、抗干扰能力，实时记录通讯延迟、丢包率、设备运行状态，确保空载状态零断连、零报错、零数据异常，验证系统长期稳定运行能力。空载测试合格后，进入带料试产阶段，模拟不同原料配比、不同生产负荷、不同工艺参数的真实生产工况，重点校验参数自动下发、多设备同步联动、压力温度精准调控、能耗动态采集、异常自动联锁保护的整体效果。针对试产过程中出现的细微数据偏差、同步时差、负荷失衡问题，精细化校准数据映射精度与联动逻辑，迭代优化工艺参数调节算法，彻底解决原有工艺参数滞后、设备联动不同步、成品质量波动、能耗偏高的痛点。同步完成网关与MES、SCADA、能耗管理平台的数据对接，实现全线生产、设备、能耗、故障数据自动采集、可视化展示、异常告警、全程追溯与能耗统计分析。

第五阶段：资料归档、运维培训与项目验收

项目试运行稳定，各项生产指标、设备指标、能耗指标、数字化指标全部达标后，启动项目收尾与竣工验收工作。全面整理归档全套工程资料，包含现场接线图纸、设备安装台账、网关组态备份、PLC程序备份、双向数据映射对照表、调试日志、72h试运行报表、设备运维手册，形成标准化工程档案，方便后期设备检修、系统扩容、工艺迭代与能耗优化。针对车间电气运维、工艺操作、设备管理团队开展专项培训，讲解TX131网关日常巡检要点、参数配置修改方法、总线通讯故障排查流程、能耗数据校准方式，普及异构总线协议组网运维技巧，确保现场人员可独立完成日常运维与简易故障处置。联合甲方生产、设备、工艺、能耗管理部门开展整体竣工验收，核验通讯稳定性、设备联动精度、数据采集准确率、安全联锁可靠性、能耗优化效果、数字化对接效果等核心指标，全部验收合格后完成项目正式交付，系统投入常态化稳定节能运行。

七、项目实施前后量化效果对比

八、项目总结

本次水泥粉磨智能控制系统改造项目，依托塔讯TX131-RE-DNS/EIS智能网关强大的硬件级协议转换能力，成功打通汇川H5U EtherNet/IP总线与施耐德M340 DeviceNet总线的异构数据通讯链路，在完全利旧原有工控设备、极低改造成本、不影响连续化量产的前提下，彻底解决了建材水泥重工产线长期存在的总线数据孤岛、工艺调节滞后、设备联动失衡、成品质量波动、能耗偏高、故障停机频繁、数据无法追溯的核心痛点。该设备集工业网关、物联网网关、高精度数据采集器多重功能于一体，不仅实现了粉磨核心工艺参数的自动同步、多设备毫秒级精准联动、软件级安全联锁，彻底杜绝人工调节带来的质量偏差与无效能耗浪费，还成功搭建水泥产线工业物联网数字化节能管控底座，实现生产、设备、能耗、故障全维度数据可视化管控与全程追溯，精准助力水泥产线节能降耗、提质增效，大幅提升产线工业自动化与智能精益化生产水平。

当前建材水泥行业正处于绿色低碳、智能智造转型升级的关键阶段，大量存量粉磨、煅烧、配料生产线普遍存在汇川、施耐德等多品牌PLC混用、总线协议不兼容、数据不通、能耗管控薄弱的行业共性问题。本改造方案抗粉尘、抗干扰、稳定性强、施工周期短、改造成本可控、节能提质效果显著，无需替换核心设备、不影响连续生产，高度适配水泥重工恶劣生产工况，具备极强的行业复制推广价值，为建材行业老旧产线自动化改造、数字化节能升级、异构总线互联互通提供了成熟可落地的标准化解决方案。
