基于中微爱芯AiP8F0110 MCU芯片的电磁炉解决方案

科创闲谈 2026-09-06 趣味人生 43741

应用背景

电磁炉依靠高频电磁感应直接对铁质锅具发热，无明火、热效率高，是家用、商用厨房主流加热设备；我国是全球最大电磁炉生产国与出口国，行业已经进入成熟升级阶段，从低价走量转向能效、可靠性、智能化、嵌入式方向发展。

在这一背景下，中微爱芯推出电磁炉解决方案，以AiP8F0110作为主控实现电磁炉功能，配套AiP7805、AiP6140，为家电厂商提供高效、完整的解决方案。

方案特点

工作电压：AC220V/ 50Hz

连续功率：1000W~2000W

断续功率：1000W以下

主要模式：烧水、煲汤、蒸煮、爆炒、火锅、定时等

保护功能：无锅检测、NTC断路保护、NTC开路保护、超温保护、浪涌保护、高低压保护、通讯故障

EFT：4000V-100KHz/5KHz

CS：静态10V，动态3V

整体解决方案

电磁炉由主控板与显示板构成。

主控板采用中微爱芯AiP8F0110芯片作为主控单元。AiP8F0110是一款电磁炉型 8051内核 MCU,内置 16KB FLASH ROM、512BXRAM、256B IRAM、 128B EEPROM, 内部集成 Timer0/1/2/3, UART、12C、PPG、PWM、BUZ、WDT、OPA、6路CMP、5路DAC、12bit-ADC。

主控板同时使用了中微爱芯AiP7805芯片及AiP6140芯片。AiP7805为固定电压的三端正电源稳压电路，主要应用于各种电子设备中作固定输出电压源。该电路内部设有过热、过流及安全工作区补偿等功能，只要加上适当外接散热板以及适当的输入电压，输出电流可以大于1A。AiP6140是一款IGBT驱动电路，可以替代由分立器件组成的推挽电路，可以直接驱动IGBT;可选功能一可通过MCU控制限制IGBT的输入电压，降低IGBT损耗，可选功能二MCU控制一路可选达林顿管驱动，可选功能三输入输出正反向可选。

显示板采用中微爱芯AiP8S3408芯片作为主控单元。AiP8S3408是一款触摸型8051内核MCU芯片，内置8KB Flash、256B IRAM、256B XRAM，256BEEPROM、最多支持13个ADC、20个外部中断，2个8位定时器、1路UART。

该套方案包含下图所示关键模块，IH加热、散热风扇、浪涌检测、电压检测、电流检测、温度检测、显示通讯、触摸按键。


整机面貌

电磁炉主控板PCB

电磁炉主控板PCB

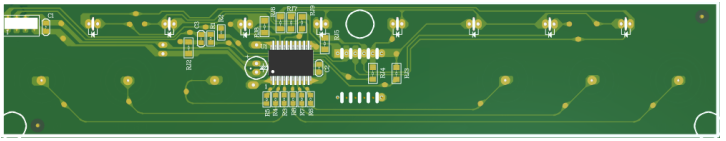

电磁炉显示板PCB


电磁炉显示板PCB

芯片资源

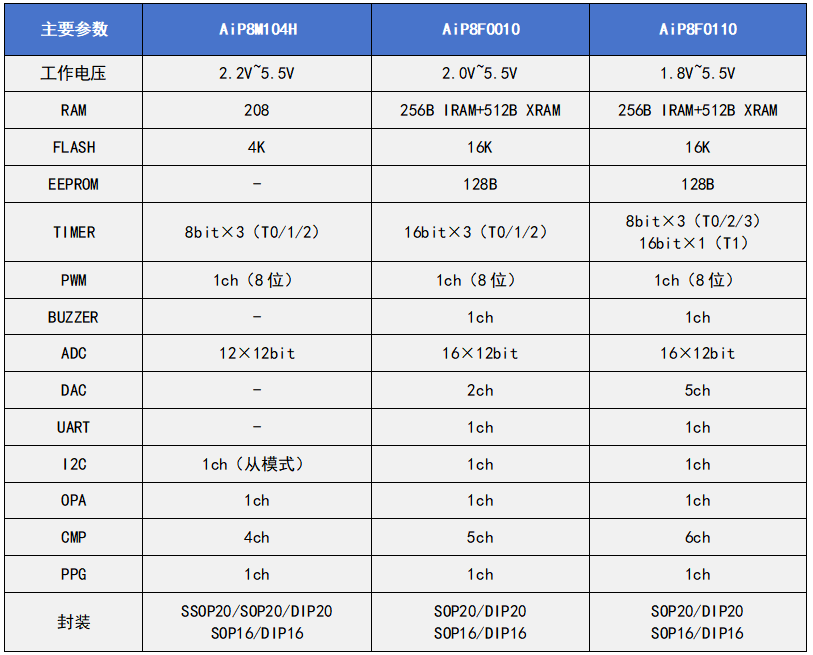

中微爱芯AiP8M104H/AiP8F0010/AiP8F0110电路均可用于主控板方案，具体参数如下表所示：

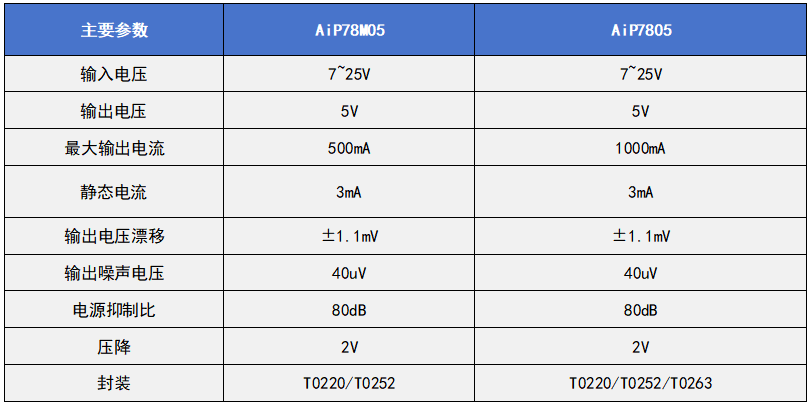

中微爱芯AiP78M05/AiP7805电路均可用于主控板方案，具体参数如下表所示：

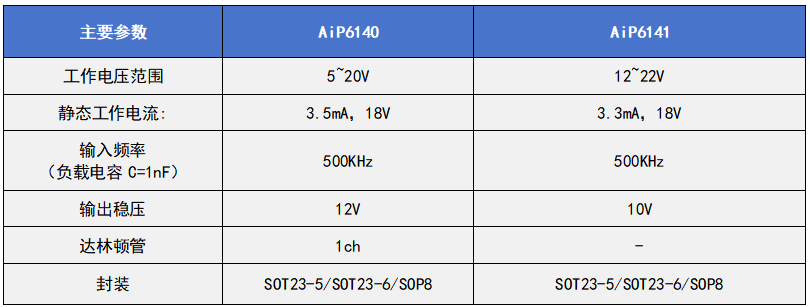

中微爱芯AiP6140/AiP6141电路均可用于主控板方案，具体参数如下表所示：

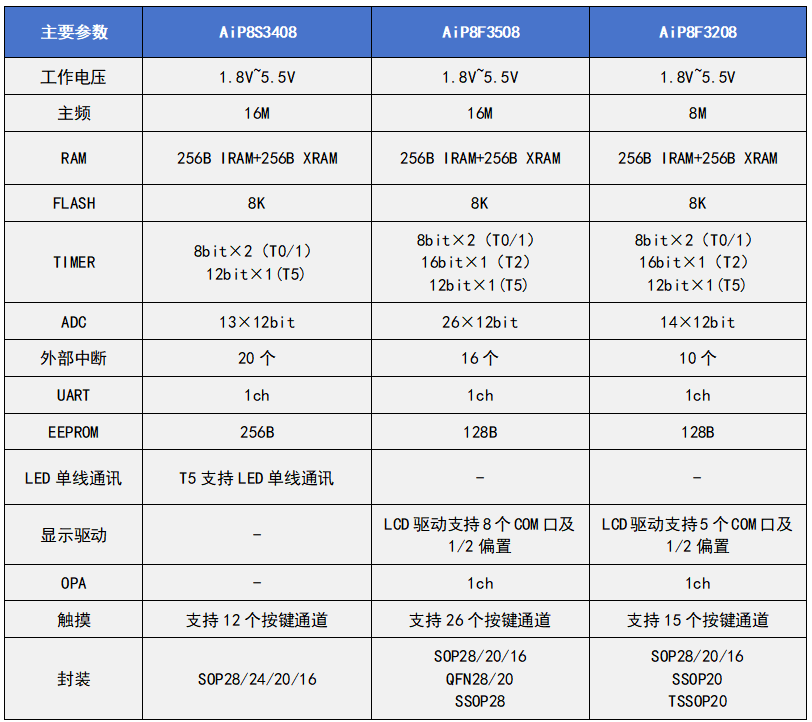

中微爱芯AiP8S3408/AiP8F3508/AiP8F3208电路均可用于显示板方案，具体参数如下表所示：


结语

中微爱芯从硬件选型到核心控制算法全维度深耕，为电磁炉提供高效、稳定的“芯”动力。方案不仅保障爆炒、文火炖煮、间歇保温、锅具识别等功能稳定运行，更以多重安全防护设计提升整机抗干扰能力与可靠性，全方位赋能电磁加热产品品质升级，是打造高性价比电磁炉产品的优选合作伙伴。

如需了解更多产品资讯，请联系中微爱芯授权代理商或销售工程师。
