芯导科技智能音响功率芯片选型方案

露营派对、居家影音、户外出行，蓝牙音箱已经成为消费电子的主流硬件。随着 IP68 高防护、大功率外放、RGB 灯效、AI 语音交互、TWS 互联功能普及，音箱产品使用场景愈发复杂：混用充电器、USB 口热插拔、车载快充浪涌、户外高温潮湿环境，都极易引发输入过压、过流异常，造成主板、功放、电池损坏，直接拉高产品售后故障率。

我爱音频网拆解多款主流便携音箱发现，芯导科技P14CX系列过压过流保护芯片（P14C5N）已大规模落地音频硬件，为音箱整机构建纳秒级硬件安全屏障，覆盖户外便携音箱、桌面智能音箱、K 歌音响等多类音频终端，服务众多头部品牌与 ODM 方案商

针对音箱整机系统，芯导科技可提供完整一站式功率半导体解决方案：功率 IC 包含OVP 过压保护 IC、充电管理 IC、音频功率放大器、锂电池保护 IC；功率器件覆盖MOSFET、ESD、TVS，完整覆盖音箱充电链路、电池安全、扬声器驱动、信号端口静电浪涌防护全链条。

充电管理 IC

灵活覆盖多档位充电需求

针对不同容量锂电池，线性、开关充电方案齐全，充电效率优异，温升可控，适配各类便携音响。

1A 线性充电：PLC4055E、PLC4059，外围精简，适合小容量电池小型音箱

2A 开关充电：PB15303D、PB15306，高效率，发热更低

2.5A 开关充电：PB15306，适配中大容量电池便携音响

3A 开关充电：PSC2966/65，面向大功率户外音响，大电流快速回电

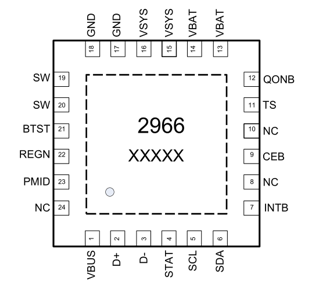

主推型号——单串带路径功能快充芯片PSC2966

全集成高效开关模式3.06A充电。

充电电压精度:±0.5%(25℃)+7.5%充电电流调节精度

20V绝对最大输入电压:最大13V输入工作电压

自动检测USB BC1.2、SDP、CDP

电源路径管理系统

支持超低泄漏船运模式

可通过I2C接口编程:输入电流限制、快速充电/终止电流

封装QFN4x4-24L

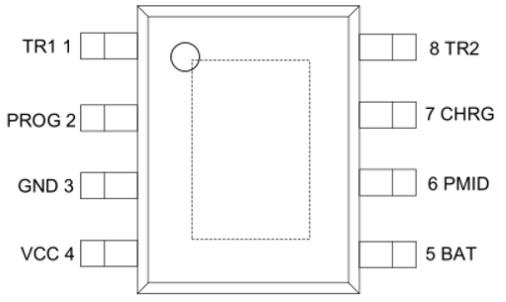

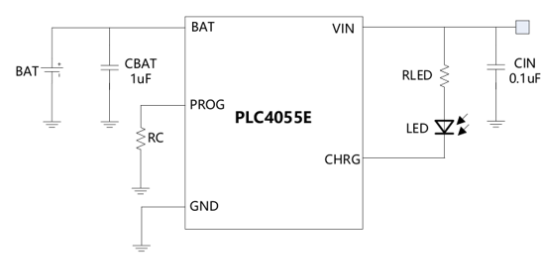

主推型号——单串线性芯片PLC4055E

36V输入耐压

支持30V输入热插拔

4.5-5.5V输入电压工作范围

6.0V过压关断阈值，精度±3%

ESOP8无铅、无卤素封装

200mA-1000mA可配置充电电流, 精度±10%

电池固定浮充电压: 4.1V,4.2V,4.35V,4.4V

BAT端可防20V浪涌冲击 (8/20us)

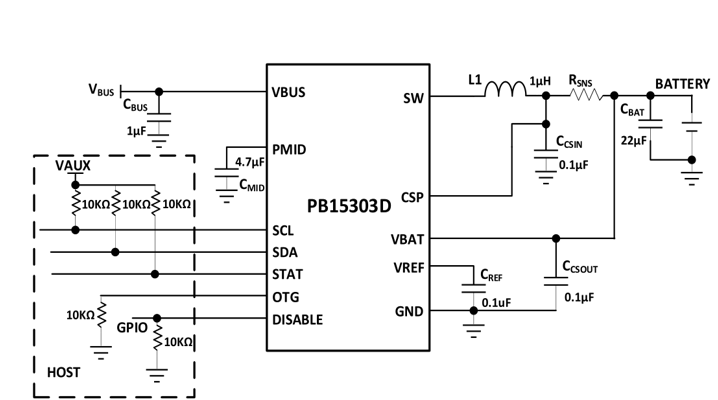

主推型号——单串快充芯片PB15303D

输入耐压值32V

充电电流2.2A，可调节

充电电流精度5%

OGT输出电流1A

带I2C功能

可使用1UH电感

集成OVP, OCP, OTP保护

DFN3*3-12封装

OVP 过压保护 IC

充电口第一道安全屏障

抵御劣质适配器、快充误触发、车载电源异常带来的高压冲击，微秒级快速切断，避免后级充电芯片、主控烧毁，支持 1‑3A 不同电流等级选型。

1A 档位：P14C13、P14C1N、P14C2NK

2A 档位：P14C3NX、P14C8NE

3A 档位：P14C5N、P1405A

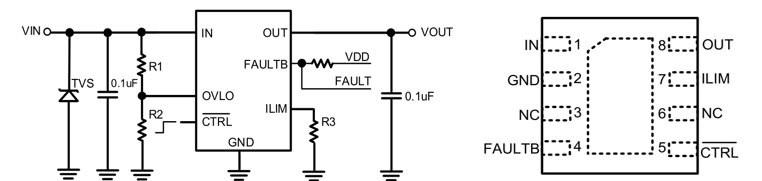

主推型号——40V耐压过压保护芯片P14C3NP

输入耐压值40V

内阻79mΩ，稳定带载2.5A

过流值参数可调节200MA~3A

过压参数可调节4~9V

集成输出使能功能

集成异常警告功能

集成OTP（150°过温保护）

62368认证证书

DFN2*2-8封装

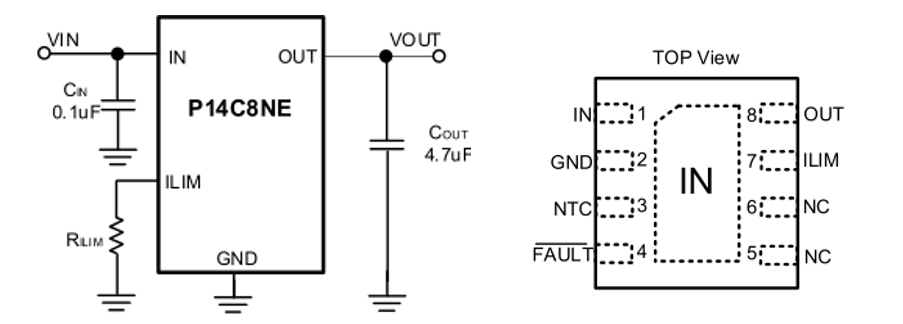

主推型号——带防反接过压保护芯片P14C8NE

输入防反接，耐压+30V/-10V

开关导阻: 115mΩ（typ）

快速的过压响应时间: 50ns（典型值）200MA~3A

内置固定的过压保护电压阈值: 6.1V, ±3%

过温保护

可调的过流保护电流阈值

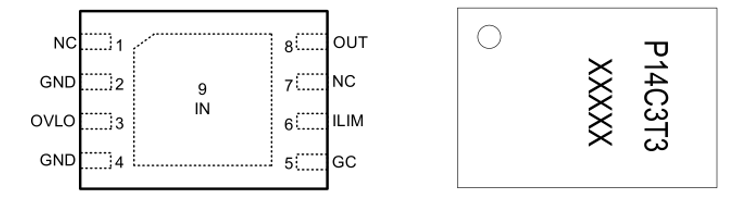

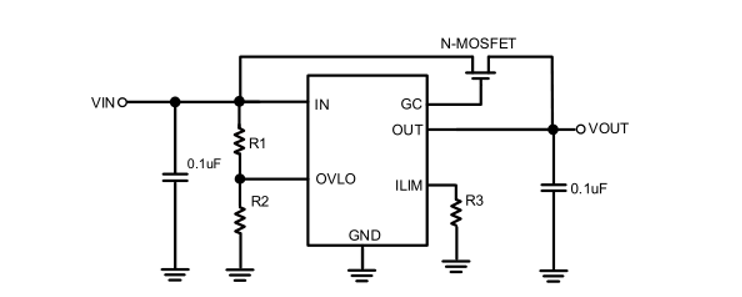

主推型号——集成浪涌保护OVP-P14C3T3

单体通过±450V浪涌

最大输入电压24V

内阻98mΩ，稳定带载2.3A

过流值参数可调节200MA~3A

过压参数可调节4~9V

默认过压值6V

集成OTP（150°过温保护）

DFN2*3-8封装

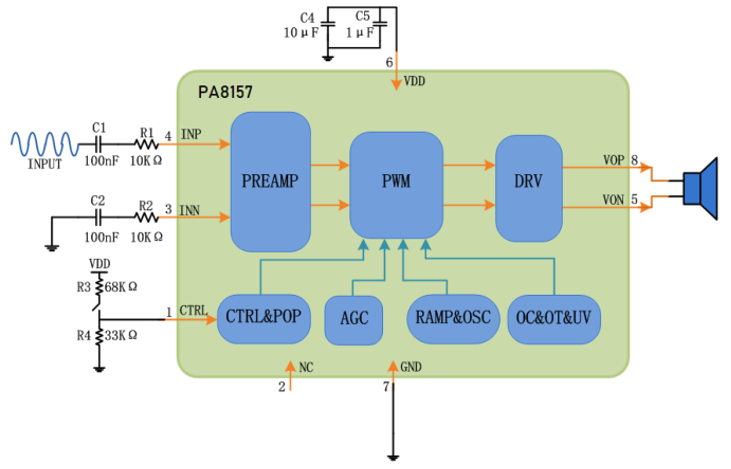

音频功率放大器

免滤波D类

集成（自动增益控制）AGC功能

输出功率5W@2Ω（THD+N=10%，5.3V）

工作电压域：2.5V-5.5V

低失真THD+N=0.04%1W,5V

POP声抑制

效率最高达88%

高PSRR=75dB@217HZ

过流、过温、欠压保护

全差分/单端输入

低噪声70μVrms（GAIN=10V/V）

失调电压＜20mV

静态电流6mA@5V

关断电流＜0.1μA

SOP-8封装

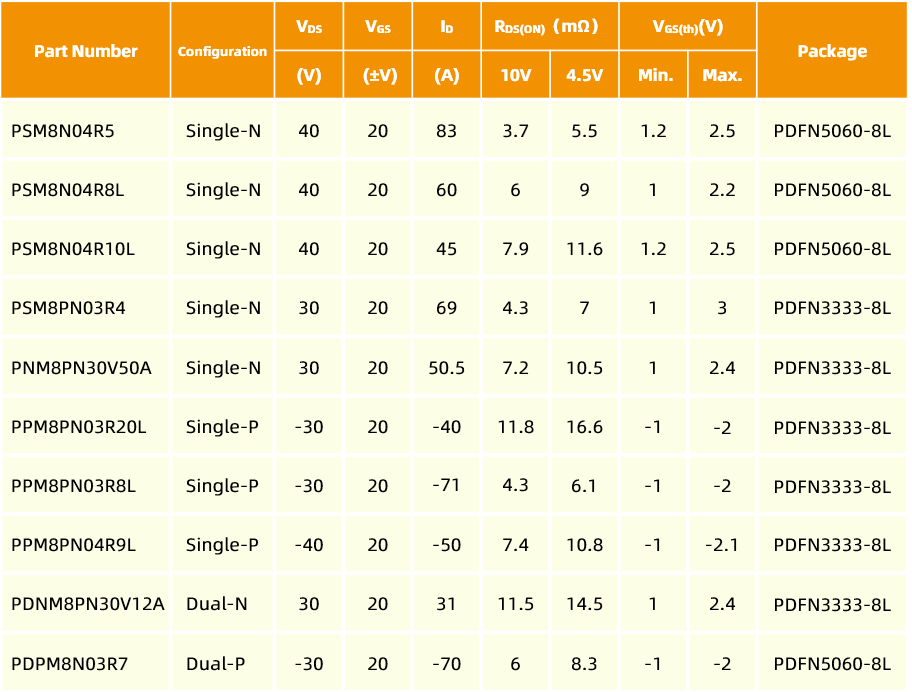

功率MOSFET

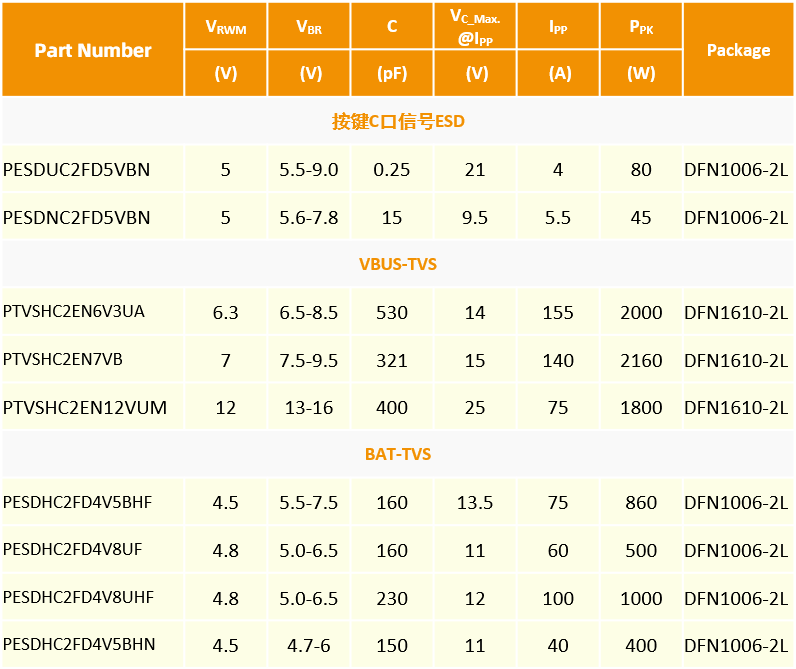

ESD&TVS

样品申请及技术支持二维码

芯导科技功率器件及功率IC产品，已广泛应用于小米、三星、传音、OPPO、vivo、TCL、蔚来、荣耀、漫步者、moto等知名终端品牌的手机、平板、智能家居、智能穿戴、智慧出行等产品设备当中，陪伴客户不断探索创新空间，欢迎前来咨询了解。
