陶瓷天线这么小，信号为什么不差？

很多硬件工程师都遇到过类似的场景：产品体积越做越小，留给天线的空间被一再压缩。蓝牙耳机要做小、智能手表要轻薄、工业传感器要紧凑……结构上能省的都省了，最后被逼到极限的，往往是那根“看不见的天线”。

可偏偏有另一种现象：同样是 2.4GHz，用 FPC 天线或 PCB 板载天线，可能要在板子上留出一大块净空区，走线还要反复调整；而一颗贴片陶瓷天线，只有几毫米见方，焊在板子上几乎不占地方，信号却一点不弱。

这就引出一个很多工程师都问过的问题：陶瓷天线这么小，信号为什么反而不差？

这篇文章不堆术语，只讲三件事：它为什么能做得小、做小之后性能靠什么撑住、以及以后选型该怎么判断。

天线为什么能“变小”

天线的尺寸，和它工作的频率是强相关的。

一个常见的说法是，天线长度和波长成正比——频率越高、波长越短，天线才能做得越小。这也是为什么 2.4GHz 的天线，比 433MHz 的天线更容易做小，而 5.8GHz 又比 2.4GHz 更好做小。

但真正让陶瓷天线突破“物理尺寸”限制的，不是频率，而是材料。

这里的关键是介电常数。简单理解：电磁波在介质里传播时，波长会变短。介电常数越高，波长被压缩得越厉害，同样频率下需要的辐射体尺寸就越小。

陶瓷就是一种介电常数可以做得比较高的介质材料。把谐振结构“埋”进高介电常数的陶瓷介质里，波长被压缩，天线就能以远小于四分之一波长的尺寸完成谐振。

举个不太严谨但好记的类比：同样一句话，在空气里说出去要传很远；放在“密度更大”的介质里，同样的传播会显得更“浓缩”。陶瓷天线就是利用了这种“浓缩”，把天线做进了几毫米的空间。

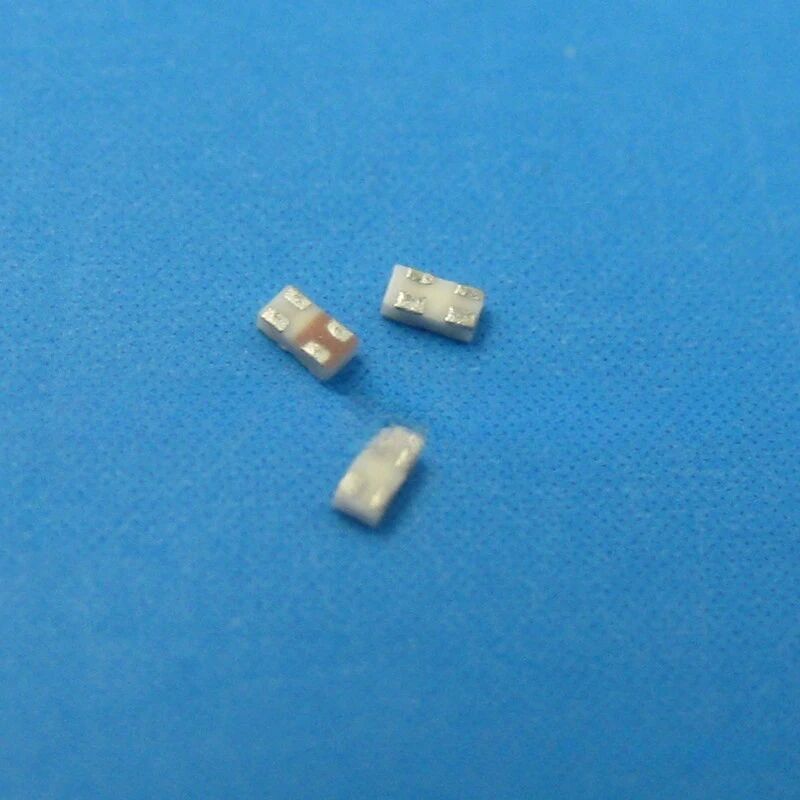

所以，一颗2.4GHz 的陶瓷贴片天线，可以做到1×0.5×0.37mm——比一粒米还小，却仍然能在 2400-2500MHz 正常谐振，带宽还能做到 100MHz。

变小之后 信号靠什么撑住

能做小是一回事，做小之后信号稳不稳是另一回事。陶瓷天线能在小型化之后依然保持可用性能，主要靠三个变量。

第一个变量：介电损耗低，谐振稳定。陶瓷介质本身损耗小、Q 值高，谐振特性比较“干净”，不容易被旁边元器件“带偏”。这也是贴片陶瓷天线能密集布线、贴近芯片放置的原因之一——在狭小空间里，这一点往往比纸面增益更重要。

第二个变量：温漂小，频率稳定。陶瓷材料在温度变化下，谐振频率的漂移量相对较小。这一点在工业级、车载这类温度跨度大的场景里尤其关键——频率一旦漂移，天线就等于“失谐”，接收灵敏度会明显下降。

第三个变量：一致性好，量产可控。陶瓷贴片天线是标准化的SMD 元件，焊接一致性好，批次差异小。对量产项目来说，“每一片都差不多”本身就是在省时间、省调试成本，也更容易复现测试结果。

不过要注意：小型化不是免费的。尺寸缩小，通常意味着增益和效率要打折扣，带宽也往往更窄。所谓“信号不差”，更多是指在同等体积条件下，陶瓷方案能给出的性能上限更高，而不是“小天线可以无视物理规律”。理解这一点，你就不会对一颗小天线抱有不切实际的期待，也就不会在选型时犯方向性错误。

尺寸、增益与频段的取舍

很多人选天线时只看“越小越好”或“增益越高越好”，其实这两句话都不完整。

陶瓷天线的性能，是尺寸、增益、带宽、频段四个变量共同决定的。拿几类常见型号举例（参数来自产品规格表）：

同样是一颗“陶瓷天线”，型号不同，尺寸、频段、增益完全不同。选型的本质，是在空间、性能、成本三者之间找平衡点，而不是单看某一个参数。

以 2.4G 频段为例：如果设备空间极度紧张，1×0.5×0.37mm 的 JTW2G45AN1005T100R 能放进几乎所有缝隙里；空间稍宽裕、对信号余量更看重的追踪器，3.2×1.6×1.3mm 的 JTW2G45AN3216A100R 更稳妥；而信号环境复杂、需要更多余量的场合，9.5×2×1.2mm 的 JTW2G45AN9520A100R 峰值增益能做到 3dBi，取舍更偏向性能。

定位类设备则是另一套逻辑：GPS/北斗 L1 频段（1555-1595MHz）的陶瓷天线，比如7×2×0.8mm 的 JTW1G57AN7020A40R，带宽 40MHz，重点看的是圆极化特性和搜星灵敏度，而不是单纯比增益。

双频 WiFi 设备则要同时照顾两个频段，1.6×0.8×0.4mm 的 JTW2455AD1608AR 一颗天线同时覆盖 2400-2480MHz 与 5150-5850MHz，省下的是板子空间和 BOM 复杂度。

如何选型与误区

第一步，先定频段。天线是跟着通信协议走的。蓝牙/WiFi 2.4G、GPS/北斗、5.8G、双频，还是 779-928MHz 这类专网频段——先锁定协议，再谈天线。协议没定，选型无从谈起。

第二步，再看空间。板子留给天线的位置、净空区大小、周围金属件距离，决定了你能用多大尺寸的天线。空间紧张，优先考虑小尺寸贴片；空间允许，可以选增益更高的型号。

第三步，核对关键参数。主要看三个：峰值/平均增益（决定信号余量）、带宽（决定抗频率偏移能力）、驻波比 VSWR（决定匹配是否到位）。参数要放到实际频段里看，脱离频段谈增益没有意义。

第四步，回到场景验证。把天线放到真实板子上测，而不是只看规格书。陶瓷天线的性能会受接地、净空、壳体、走线匹配影响，样机测试比参数对比更能说明问题。

三个常见误区

误区一：“天线增益越大越好。”增益高往往以方向性和尺寸为代价，过度追求增益可能带来匹配困难，反而不适合全向接收。

误区二：“天线越小越好。”小型化换来的是空间，但代价可能是增益和带宽。选型要匹配真实需求，不是越小越“高级”。

误区三：“只要频段对，随便选一款就行。”频率-尺寸绑定，同频段也有不同尺寸和增益梯度，且不同型号对净空区、匹配网络的要求不同。想当然地替换，很容易出现“贴上去效果差”。

写在最后

天线是“最后几毫米”的功夫。设备做得再小、功能再强，信号这一环掉链子，前面的努力都会打折扣。理解“它为什么能这么小、信号为什么还稳”，至少能让你在选型时少走一些弯路。
