RK3576 linux 多媒体排障系统化：硬解硬编、GStreamer 与零拷贝

科创闲谈 2026-09-01 趣味人生 25130

该文章基于触觉智能Purple Pi OH2开发板讲解和调试

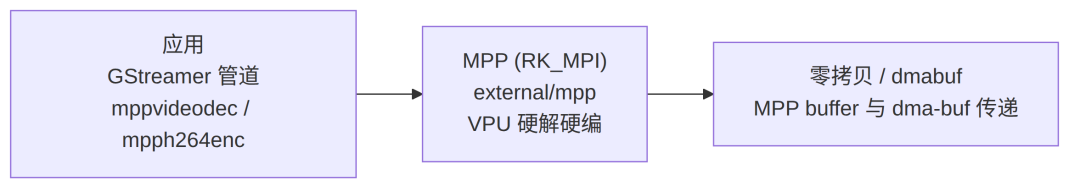

多媒体（视频编解码）排障分三层：底层是MPP（VPU 硬解硬编库），中间是GStreamer（管道/插件），上层是零拷贝（dmabuf）这种性能优化手段。本文按这三层把"硬解失败、管道跑不起来、零拷贝反而卡"讲清楚。


三层各有各的报错：MPP 层看错误码（MPP_ERR_*）、GStreamer 层看管道协商与 GST_DEBUG、零拷贝看 buffer 类型与内存路径。先判断问题在哪一层，再对症。

一、硬解 / 硬编失败：MPP 错误码与日志

MPP（external/mpp/）是 VPU 的用户态库，核心是 RK_MPI 接口（external/mpp/inc/rk_mpi.h），解码在 mpp/codec/dec、编码在 mpp/codec/enc。MPP 返回的错误码定义在 external/mpp/inc/mpp_err.h：

错误码 含义 常见触发
MPP_OK (0) 成功 —
MPP_ERR_UNKNOW (-2) / MPP_ERR_VALUE (-6) 未知/参数错误 调用参数不对（分辨率/格式/句柄）
MPP_ERR_NULL_PTR (-3) / MPP_ERR_MALLOC (-4) 空指针 / 分配失败 没初始化、buffer 没创建/内存不足
MPP_ERR_TIMEOUT (-8) 超时 送流/取帧超时（码流不对、线程没跑）
MPP_ERR_INIT (-1002) / MPP_ERR_VPU_CODEC_INIT (-1003) 初始化/编解码器初始化失败 VPU 驱动没加载/参数非法
MPP_ERR_STREAM (-1004) / MPP_ERR_NOMEM (-1006) 码流错误 / 内存不足 码流损坏/分辨率超过能力、buffer 不够

调试手法：MPP 支持运行时日志/调试开关（mpp_dec_debug.h/mpp_enc_debug.h 里定义了可开关的调试位），通过环境变量打开能看编解码内部流程。遇到"硬解失败"先看返回的错误码落在哪类，再回查参数/码流/buffer。

板上排查（adb 直连）：先用 MPP 官方自带 mpi 工具跑一遍硬编硬解，确认 VPU 通路本身通不通（RK3576 + Debian Bookworm 实测：-t 7 表示 H.264，-n 控制帧数，退出码 0 即成功）：

# H.264 硬编：-t 7 表示 H.264，-n 30 编码 30 帧后退出，产物 /tmp/t.h264adbshell mpi_enc_test -w1280-h720-t7-n30-o /tmp/t.h264# H.264 硬解：解 200 帧，退出码 0 表示硬解成功adbshell"mpi_dec_test -t 7 -n 200 -i /tmp/t.h264; echo $?"

失败时先看返回码落在哪一类，其中MPP_ERR_TIMEOUT 优先查 dmesg 里 VPU 是否超时复位——RK3576 实测在解码任务异常时内核会自动复位硬件并打日志，这是超时类错误最直接的证据：

adb shell dmesg | grep -iE "mpp_rkvdec|rkvdec|vpu"#RK3576 实测输出（硬解任务超时 → 内核自动复位 VPU）：#mpp_rkvdec2 27b00100.rkvdec: session 6 task 8321 irq_status 0xf0000002timeout0 abort 0#mpp_rkvdec2 27b00100.rkvdec: resetting...#mpp_rkvdec2 27b00100.rkvdec: resetdone

想看编解码内部流程，用环境变量打开 MPP 调试位（mpp_debug / mpp_dec_debug / mpp_enc_debug，bitmask 取值见 osal/inc/mpp_debug.h，如 0x4=MPP_DBG_INFO、0x400=MPP_DBG_DUMP_OUT）。注意：是否有输出取决于编译时是否开启对应调试宏，release 预编译包可能无输出，此时以错误码 + dmesg 为准：

adbshell"mpp_dec_debug=0x404 mpi_dec_test -t 7 -n 30 -i /tmp/t.h264"adb shell"mpp_enc_debug=0x404 mpi_enc_test -w 1280 -h 720 -t 7 -n 30 -o /tmp/t.h264"

二、GStreamer 管道排障：elements 与协商

RK 的 GStreamer 插件在 external/gstreamer-rockchip/gst/：gstmppvideodec.c（mppvideodec）、gstmppjpegdec.c、gstmpph264enc.c、gstmpph265enc.c、gstmppvp8enc.c、gstkmssrc.c、ximagesink.c 等。

现象 根因 处理
管道建不起来 / 报 not negotiated 元素间 caps 协商失败（格式/分辨率对不上） GST_DEBUG=2 gst-launch-1.0 ... 看协商日志
能跑但没画面/黑屏 sink 没接对（kmssink 需 DRM）、渲染后端问题 用 kmssink 直接到 DRM 验证（见篇章三 modetest）
解码丢帧/卡顿 buffer 不够、硬解跟不上、下游消费慢 加大 buffer；确认走的是 mpp 硬解而非软件解码

管道调试通用手段：GST_DEBUG 分级打开看内部，gst-inspect-1.0 mppvideodec 看元素能力，gst-launch-1.0 --gst-debug-level=2 定位哪一环协商失败。

板上排查（adb 直连）：先确认 RK 插件有没有注册、元素能力是什么，再跑一条硬解管道看是否真的走 mpp——实测日志出现 gstmppdec / "RGA enabled" 即走硬件：

# 1) 插件是否注册 / 元素能力（HEVC、AVC、VP8、VP9 硬解）adbshell gst-inspect-1.0mppvideodec# 2) 硬解管道验证：fakesink 只解码不渲染adbshell GST_DEBUG=2gst-launch-1.0filesrc location=/tmp/t.h264 ! h264parse ! mppvideodec ! fakesink#  实测关键日志（走 mpp 硬解 + RGA 格式转换）：#  WARN mpp gstmpp.cgst_mpp_use_rga: RGA enabled#  WARN mppdec gstmppdec.cgst_mpp_dec_get_frame: MPP is not able to generate pts

协商失败（报 not negotiated / can't link）时，把 GST_DEBUG 开到 2 并 grep 关键字，定位是哪一环 caps 对不上：

adbshell GST_DEBUG=2gst-launch-1.0filesrc location=/tmp/t.h264 ! h264parse ! mppvideodec ! fakesink2>&1| grep -iE"not negotiated|can.t link|ERROR"

三、零拷贝 / dmabuf：为什么反而卡

零拷贝是指数据在 MPP buffer、显示、GPU 之间用dmabuf传递，不做 CPU 拷贝，省内存与带宽（官方见 Linux_DMABUF_CN.pdf、MPP 的 buffer 接口 mpp_buffer.h）。"零拷贝反而卡"通常是这几类：

buffer 类型没对上 ：上游要 dmabuf，实际给了普通内存，触发隐式拷贝——先确认 buffer 是不是真 dmabuf（gst-inspect caps 里的 memory 类型）；

fd 生命周期/同步问题 ：dmabuf fd 没正确 export/import、fence 没处理，出现卡顿或花屏；

走错路径 ：有些环节仍 fallback 到拷贝路径（如格式不支持零拷贝）——性能对比即可发现。

排查零拷贝问题先确认"到底走没走零拷贝"（看内存类型、看是否还有 memcpy），再看 fd/同步。GStreamer 侧 gstmppallocator.c / gstkmsallocator.c 就是 RK 的 dmabuf 分配器实现。

板上排查（adb 直连）：先看元素输出的 caps 里有没有 memory:DMABuf——RK3576 实测 mppvideodec 输出支持video/x-raw(memory:DMABuf)且带arm-afbc: 1（AFBC 帧缓冲压缩，进一步省带宽），说明零拷贝路径已具备：

# 确认元素是否支持 dmabuf 输出（RK3576 实测支持）adbshell gst-inspect-1.0mppvideodec | grep -E"DMABuf|arm-afbc"# 实测输出：# video/x-raw(memory:DMABuf)#   arm-afbc: 1   ← AFBC 帧缓冲压缩，进一步省带宽# 管道中强制 dmabuf 输出：下游若只认普通内存，GStreamer 会自动拷贝（性能掉点就在这里）adbshell gst-launch-1.0filesrc location=/tmp/t.h264 ! h264parse ! mppvideodec !"video/x-raw(memory:DMABuf)"! fakesink

多媒体排障按层走：硬解/硬编失败先看 MPP 错误码（mpp_err.h）再查参数/码流/buffer → GStreamer 管道跑不起来用 GST_DEBUG 定位协商 → 零拷贝异常确认是否真走了 dmabuf。每层都有可查的日志与接口。

四、RK3576 板端实测记录（2026-08-30）

以下在 Purple Pi OH2 / IDO EVB7609（RK3576）+ Debian Bookworm（内核 6.1.99，arm64）上通过 adb 直连执行，本文三层结论均得到验证；每一条都可在你的板上直接复制运行：

验证项 命令（adb shell …） 实测结果
MPP 硬编 mpi_enc_test -w 1280 -h 720 -t 7 -n 30 -o /tmp/t.h264 生成有效 H.264，退出码 0
MPP 硬解 mpi_dec_test -t 7 -n 200 -i /tmp/t.h264 退出码 0
GStreamer 硬解 GST_DEBUG=2 gst-launch-1.0 filesrc location=/tmp/t.h264 ! h264parse ! mppvideodec ! fakesink 日志见 gstmppdec / RGA enabled，退出 0
插件注册 gst-inspect-1.0 mppvideodec rockchipmpp 1.14.4，HEVC/AVC/VP8/VP9 硬解
零拷贝 caps gst-inspect-1.0 mppvideodec | grep -E "DMABuf|arm-afbc" video/x-raw(memory:DMABuf)、arm-afbc: 1
设备节点 ls /dev/mpp_service /dev/video-dec0 /dev/video-enc0 /dev/rga 全部存在
VPU 超时复位 dmesg | grep -i rkvdec 捕获 rkvdec2 超时 → 自动复位日志

官方文档依据：

docs/cn/Common/MPP/Rockchip_Developer_Guide_MPP_CN.pdfdocs/cn/Linux/Multimedia/Rockchip_User_Guide_Linux_Gstreamer_CN.pdfRockchip_User_Guide_Linux_Rockit_CN.pdfdocs/cn/Common/MEMORY/Rockchip_Developer_Guide_Linux_DMABUF_CN.pdf。

SDK 源码依据：

external/mpp/（mpi.cpp、mpp/codec/{dec,enc}、inc/{rk_mpi.h, rk_mpi_cmd.h, mpp_buffer.h, mpp_frame.h, mpp_packet.h, mpp_task.h, mpp_err.h, mpp_log.h}）external/gstreamer-rockchip/gst/（gstmppvideodec.c、gstmppjpegdec.c、gstmpph264enc.c、gstmpph265enc.c、gstmppvp8enc.c、gstkmssrc.c、gstmppallocator.c、gstkmsallocator.c）
