EtherCAT转CANopen网关配置：基恩士PLC与伺服电机通信最佳实践

一、项目背景

在某精密制造企业的测试与测量实验室中，需要对一款新型伺服电机进行性能测试。该实验室的核心控制系统采用基恩士(Keyence)PLC作为主站设备，其基于EtherCAT协议进行高速数据传输，能够实现对测试流程的精确调度和控制。然而，待测试的伺服电机采用CANopen协议作为通信协议，这就导致主站设备与伺服电机之间存在通信协议不兼容的问题，无法直接进行数据交互，严重影响了测试工作的开展。为了解决这一难题，企业决定引入捷米特JM-ECT-COP型EtherCAT转CANopen协议转换网关，以实现不同协议设备之间的互联互通。

二、设备信息

1.主站设备

· 品牌：基恩士(Keyence)

· 型号：KV系列PLC

· 特点：该系列PLC性能强大，具备丰富的接口资源和卓越的实时处理能力。在测试与测量设备中，它能够根据预设的测试程序，向伺服电机发送精确的控制指令，并实时接收电机反馈的运行数据，确保测试过程的准确性和稳定性。

2.从站设备

· 品牌：某知名伺服电机品牌

· 型号：定制型号(基于CANopen协议)

· 特点：该伺服电机具有高精度、高响应速度的特点，能够满足精密制造产品对测试设备的高要求。通过CANopen协议，它可以接收主站设备发送的控制指令，并将自身的运行状态信息，如转速、扭矩、位置等，实时反馈给主站。

3.协议转换网关

· 品牌：捷米特

· 型号：JM-ECT-COP

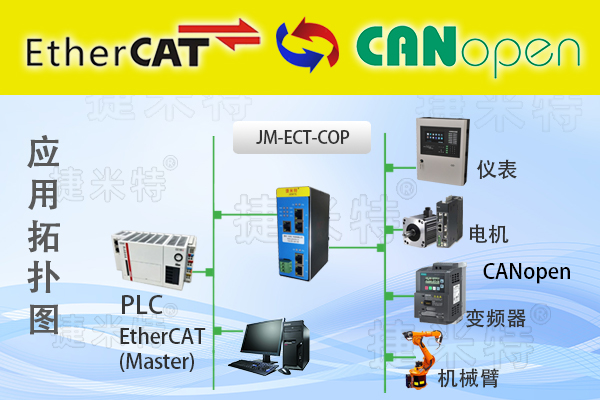

· 特点：捷米特JM-ECT-COP网关作为EtherCAT转CANopen协议转换的关键设备，在EtherCAT一侧作为从站，可无缝接入基恩士PLC的EtherCAT网络;在CANopen一侧作为主站，能够方便地连接各种CANopen协议设备，实现两种协议之间的数据转换和交互。它支持多种波特率设置，最大连接数可达126个从站，能够满足复杂测试场景的需求。

三、系统搭建过程

1.硬件连接

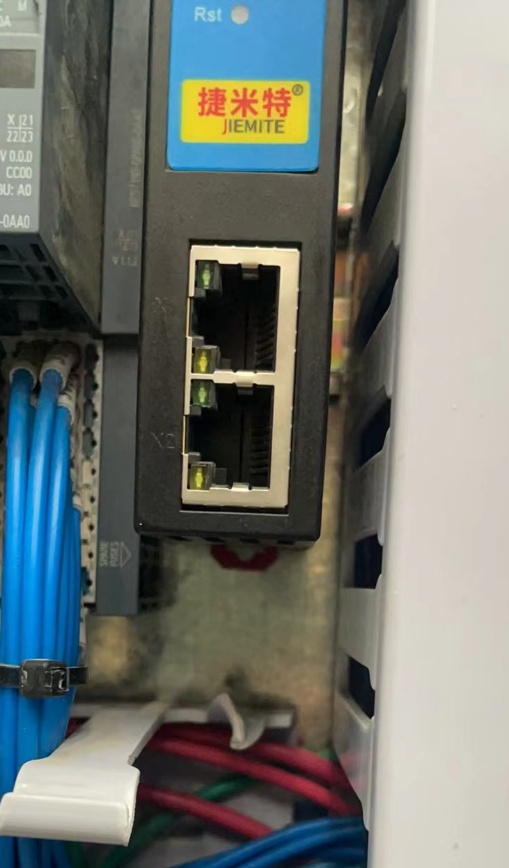

· EtherCAT网络连接：使用标准的以太网线缆，将基恩士KV系列PLC的EtherCAT接口与捷米特JM-ECT-COP网关的EtherCAT接口相连。通过这种连接方式，网关成为EtherCAT网络中的一个从站节点，能够接收来自主站PLC的指令，并将处理后的数据反馈给主站。

· CANopen网络连接：采用CAN总线线缆，将JM-ECT-COP网关的CANopen接口与伺服电机的CAN接口连接起来。在CANopen网络中，网关作为主站，负责对伺服电机这个从站设备进行管理和数据采集，实现与伺服电机之间的稳定通信。

2.参数设置

· 网关参数设置：通过电脑上安装的捷米特专用网关配置软件，对JM-ECT-COP智能网关进行参数设置。在配置软件中，需要设置EtherCAT从站的相关参数，包括从站地址、通信速率等，确保网关能够与基恩士PLC的EtherCAT网络正确通信。同时，设置CANopen主站的参数，如CANopen网络的波特率、从站设备的节点地址范围等。此外，还需要对网关的数据映射关系进行配置，定义哪些EtherCAT网络的数据需要转换并传输到CANopen网络，以及哪些CANopen网络的数据需要反馈到EtherCAT网络。

· PLC参数设置：在基恩士PLC的编程软件中，对EtherCAT主站进行参数配置，确保其能够识别并正确与EtherCAT转CANopen协议转换网关进行通信。同时，根据测试需求，编写相应的控制程序，定义向伺服电机发送的控制指令和接收的数据格式。

3.编程实现

根据测试与测量设备的工艺流程和控制要求，在基恩士PLC的编程软件中使用梯形图(LAD)或结构化文本(ST)语言进行PLC程序编写。在程序中，通过定义相应的变量和功能块，实现对伺服电机的控制和数据采集。例如，编写控制逻辑，根据测试要求向伺服电机发送不同的转速和扭矩指令;读取伺服电机反馈的运行数据，对测试过程进行实时监测和判断，如当检测到电机转速异常时，及时发出报警信号并暂停测试。

四、测试与调试

1.通信测试

完成网关配置和PLC编程组态后，进行系统的通信测试。首先，检查网关与基恩士PLC之间的EtherCAT通信是否正常，通过观察网关和PLC的指示灯状态，以及在PLC编程软件中查看网络连接状态，确认两者之间已建立稳定的通信链路。然后，测试网关与伺服电机之间的通信，通过PLC发送一些简单的测试指令，检查伺服电机是否能够正确响应，并返回相应的数据。

2.功能调试

在通信测试正常的基础上，进行系统的功能调试。模拟测试与测量设备的实际运行场景，逐步测试各个测试工序的控制功能是否正常。例如，启动测试流程后，观察伺服电机是否能够按照PLC发送的指令准确地运行，其转速和扭矩是否符合测试要求;检查PLC接收到的伺服电机反馈数据是否准确无误，并在监控界面上正确显示，在调试过程中，对发现的问题及时进行分析和解决如调整网关的数据映射参数等。

五、应用效果

通过引入捷米特JM-ECT-COP EtherCAT转CANopen协议转换网关，成功实现了基恩士PLC与CANopen协议伺服电机之间的高效通信，使得测试与测量设备的各个工序能够更加紧密地协同工作。在测试过程中，PLC能够实时根据测试要求向伺服电机发送精确的控制指令，伺服电机完成操作后，其工作状态和运行数据能够及时反馈给PLC。整个测试过程的自动化程度大大提高，减少了人工干预和等待时间，从而显著提高了测试效率和准确性，为企业的产品研发和生产提供了有力的支持。

更多详细内容或具体配置过程可咨询羽工。
