开疆智能Profinet转Modbus网关连接信捷PLC从站配置案例

科创闲谈 2025-08-17 趣味人生 94665

本案例是开疆智能Modbus转profinet网关连接信捷PLC的配置案例，其中西门子1200PLC作为Profinet主站，信捷PLC作为Modbus从站，中间通过网关进行通信转换。


配置过程：

首先配置信捷PLC作为从站

一、PLC准备：

PLC连接电源（注意电源是24VDC还是220VAC），将编程电缆插上PLC的COM1口，另一端连电脑的COM口（或是USB-232线），PLC的485串口(COM2口A/B端子）连接到远程DTU的485A和485B接线端子。

二、PLC的 modbus远程从站创建

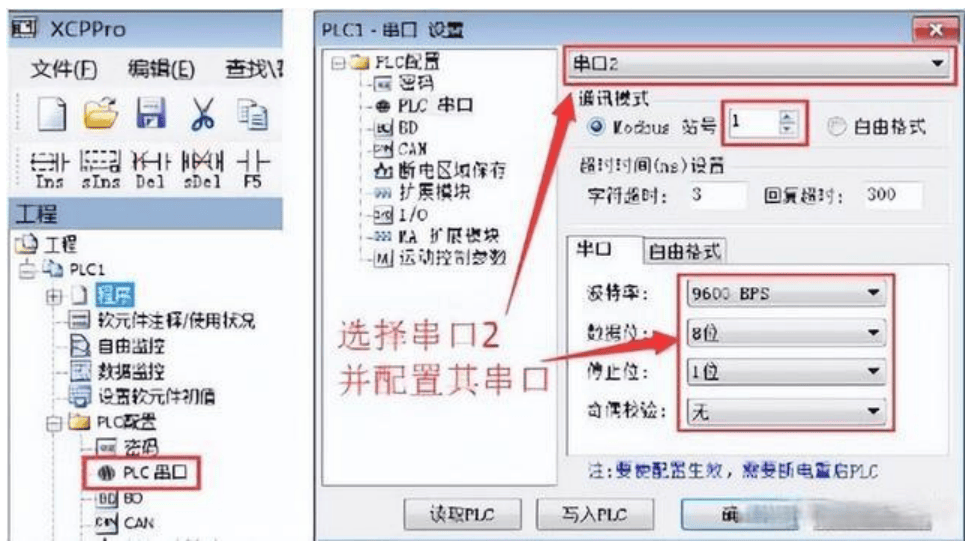

打开《XC系列编程工具》编程软件，点击右上角的“文件”选择“创建新工程”。在弹出的窗口中选择匹配的PLC型号，这里我选择的是“XC3-24”。进入软件后在左侧功能框中单击“PLC串口”弹出“PLC1-串口 设置”对话框如下。选择“串口2” Modbus站号默认为1，将串口改为9600/8/1/无。


完成上面的操作其实信捷PLC的modbus从站功能就已经创建好了。现在我们执行“写入PLC”操作，将配置写入到所连的PLC。

这里需要说明的是，信捷PLC已经集成Modbus协议集，支持Modbus协议通讯主、从机模式，并将其内部的寄存器和Modbus寄存器做了对应，这里我们使用的是其从站模式。可编程控制器内部元件编号与对应的Modbus地址编号如下表示：

注意：PLC程序下载后一定要重启，配置才会生效。

网关配置：

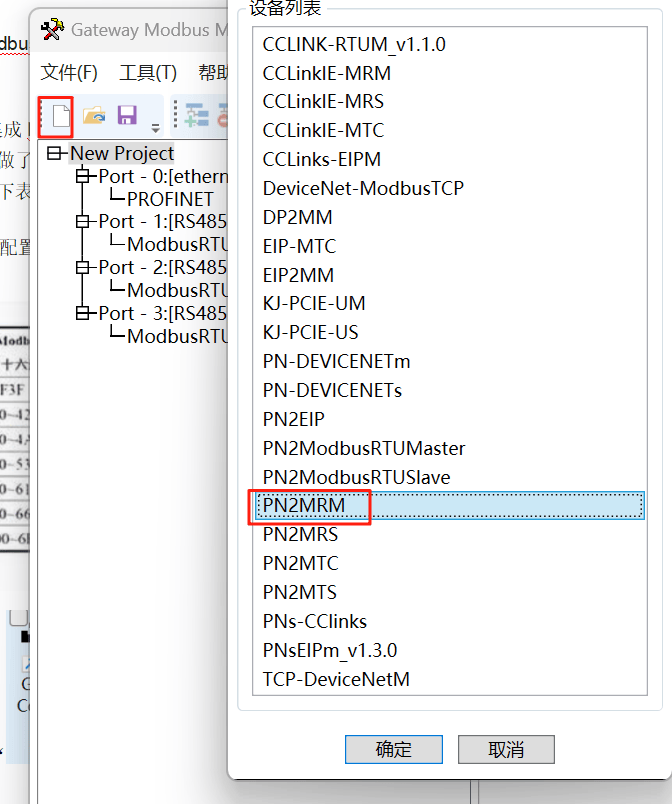

打开网关配置软件并且新建项目“”点击新建，选择PN2MRM

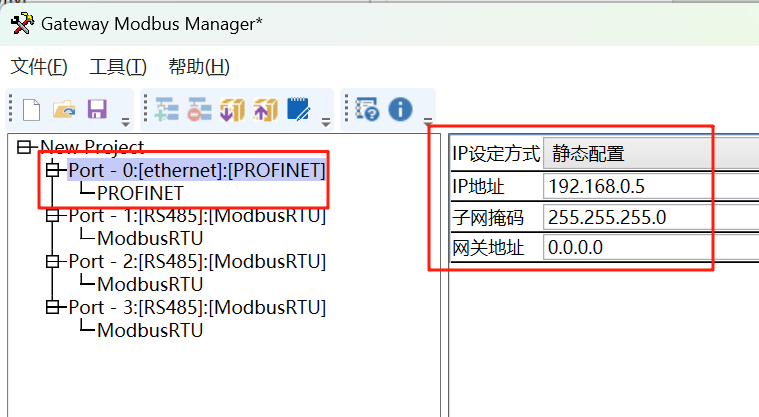

PORT0设置网关的Profinet参数（设备名称及IP地址，新版本已改为Profinet主站分配）

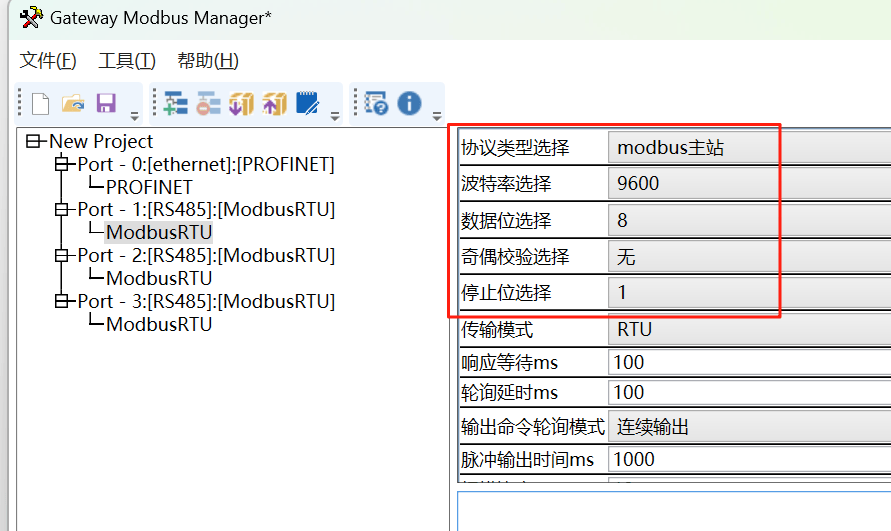

设置网关modbus一侧的配置参数。首先是485参数，包括波特率，数据位，奇偶校验等。


从前面可看到PLC波特率为9600，数据位8停止位1无校验，网关参数默认即可。

添加从站地址1

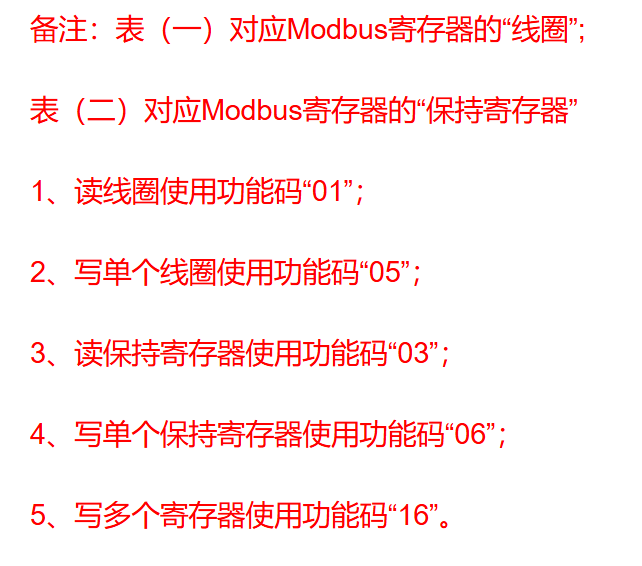

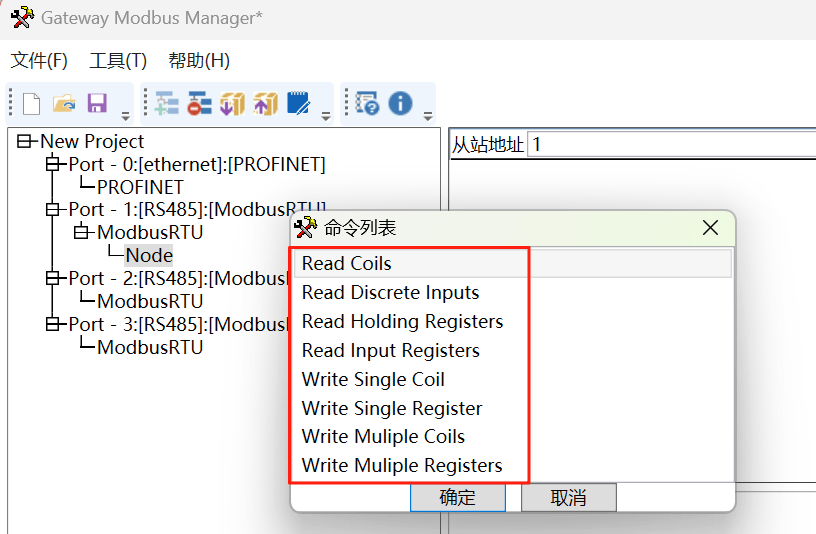

右键添加功能码，PLC作为从站支持01，03，05，06以及16功能码

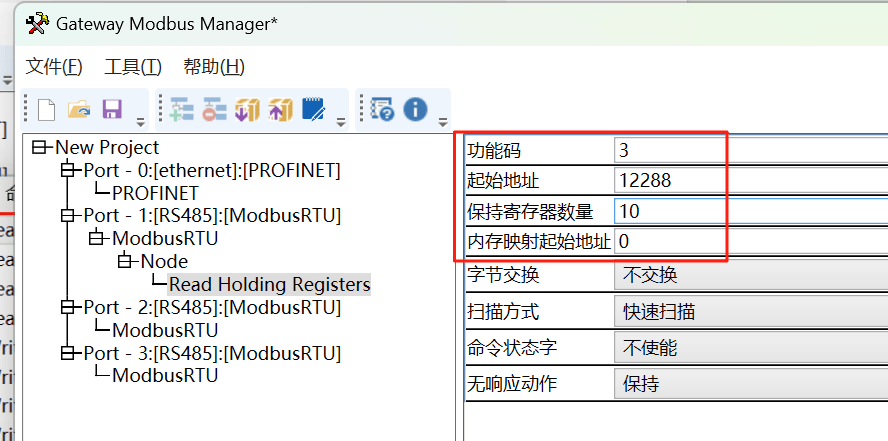

添加所需要的功能码如03功能码读保持寄存器。


填写对应的寄存器地址和寄存器数量

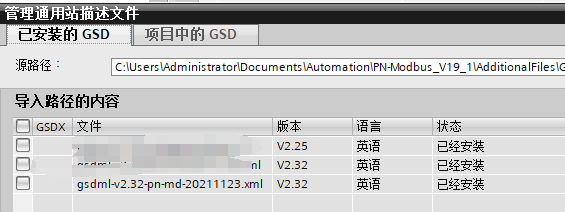

打开Profinet组态软件并导入网关GSD文件

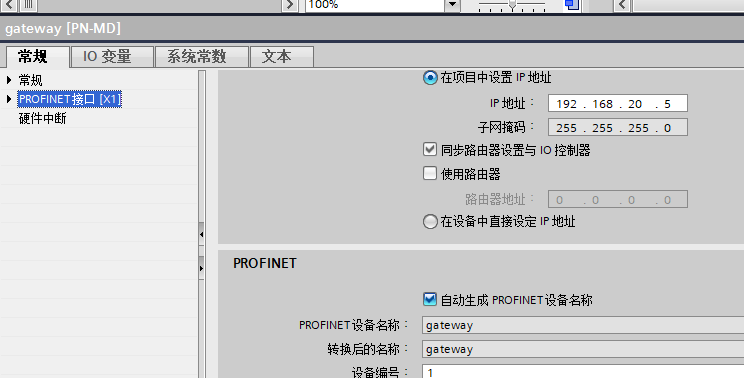

添加网关模块，设置设备名称及IP地址

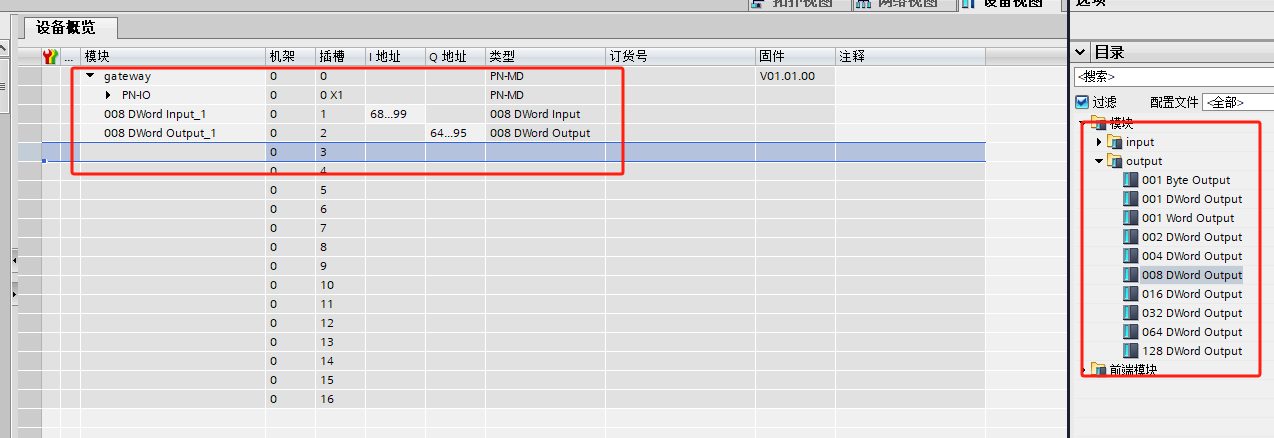

最后设置Profinet一侧的输入输出长度与地址，和Modbus数据长度匹配就好。


确认无误后将组态下载进入PLC并将从站设备名称及IP分配给网关即可。
