一板搞定 BLDC 开发！笙泉MDF101A无刷马达控制开发板(EVB)全解析

科创闲谈 2026-05-19 趣味人生 60459

32位BLDC EVB: MDF系列

一、从FOC到方波、从有感到无感，快速完成马达控制验证

MDF101A EVB是笙泉科技推出的一款高整合度无刷马达 (BLDC)控制开发与测试平台，支持：

FOC 控制

方波控制

有感 / 无感控制

马达快速验证与调试

整合主控、驱动、电源管理、传感器接口与调试功能，整体设计紧凑，非常适合：

马达控制算法开发

驱动电路验证

产品原型开发

教学与技术展示

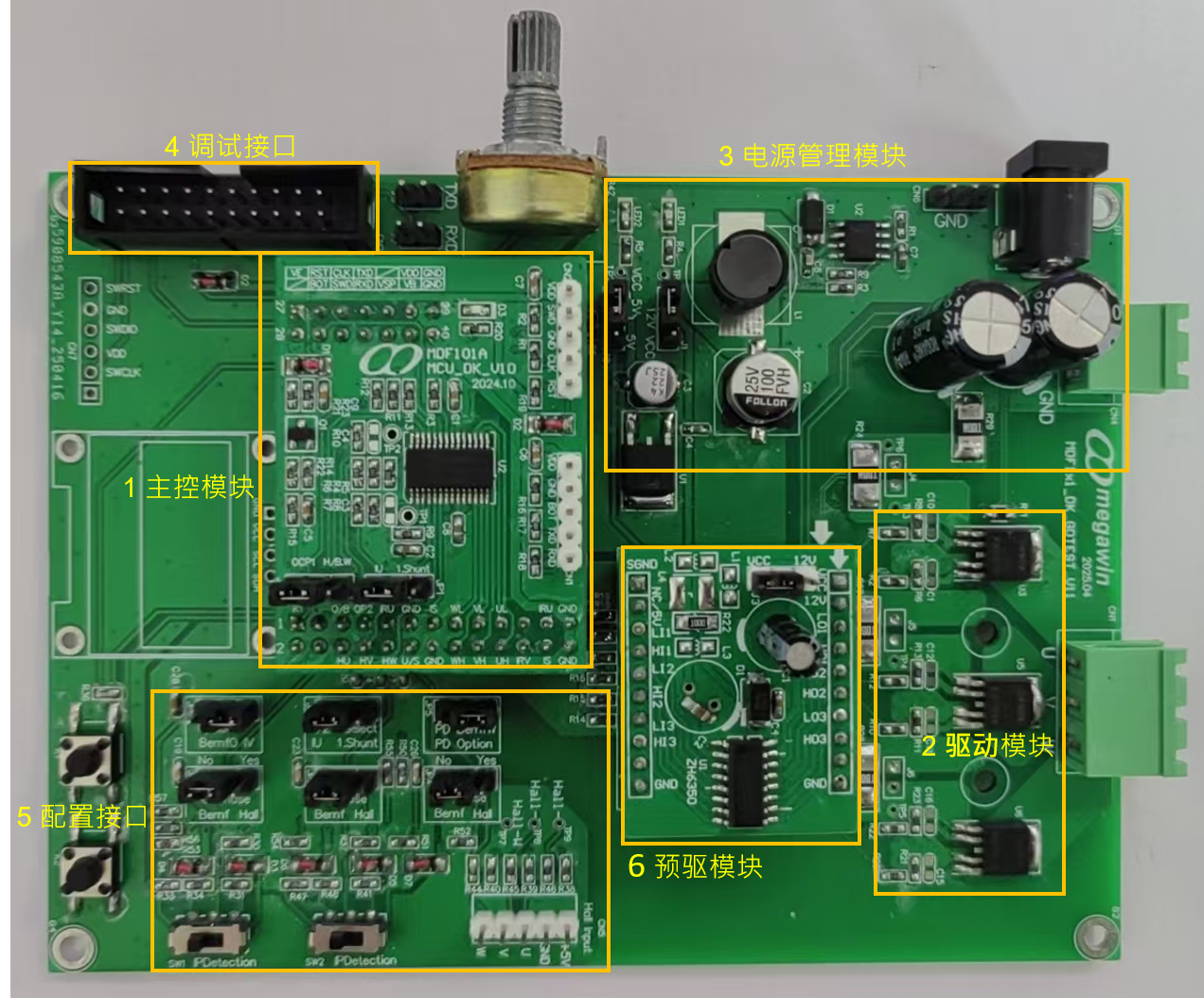

(*上图为P/N MOSFET驱动架构的EVB，另有N/N MOSFET驱动架构的EVB)

二、MDF101A EVB 核心功能模块介绍

1. 主控模块: 系统的核心控制单元，负责：

*接收控制指令

*处理传感器讯号

*产生PWM波形

*控制马达转速与方向

周边搭配电阻、电容与晶振等组件，提供稳定频率、滤波与复位功能，确保系统稳定可靠。

2. 驱动模块: 内建3个P/N MOSFET驱动架构，可有效放大PWM讯号，驱动BLDC三相绕组。

同时整合：

*电流检测电阻

*霍尔传感器界面

*过流保护机制

可轻松实现闭环控制与安全保护功能。

(*另有N/N MOSFET驱动架构的EVB)

3. 电源管理模块

由稳压器、电解电容与滤波电路构成，提供稳定的12V、5V电源，确保系统在不同负载下依然稳定运行。

4. 调试接口

支援J-Link或笙泉的M-Link，可直接进行程序下载、仿真与除错，大幅提升开发效率。

5. 配置接口

提供拨码开关、功能按键、排针界面，方便用户切换工作模式、调整参数、执行测试或连接外部霍尔传感器。

6. 预驱模块

作为讯号调理与保护用途，搭配电感、电容与二极管形成滤波与保护电路，提升系统稳定性与抗干扰能力。

三、出厂即测试，上电即可运作

每一片MDF101A EVB出厂前皆完成完整验证，包括：

各功能模块测试

实际带载马达测试

自检与自测程序刻录

使用者上电即可直接运行。

针对较少接触马达调试的客户，笙泉科技更提供专业FAE技术支持与教学服务，协助快速上手与项目导入。

四、MDF101A EVB 已成功导入应用

目前已协助客户成功应用于：

风扇/空调

水泵

电动工具

暴力风扇/高速风筒

剪草机

笙泉科技皆提供完整软硬件参考数据，客户可透过「MDF101A EVB + 对应马达」快速完成产品验证与开发，大幅缩短开发时程。

五、结语

MDF101A EVB 不只是开发板，更是一套完整的BLDC开发解决方案。从硬件平台、控制方案到技术支持，笙泉科技与公司FAE团队将成为您马达项目开发最强后盾！

欢迎联系我们，了解更多应用方案与技术支持！

*另可浏览笙泉科技官网的BLDC产品(MDF系列)页面.
