PowerPico便携μA级电流功耗计开源项目介绍

科创闲谈 2026-04-17 趣味人生 60399

日常做嵌入式开发和电子 DIY，一直缺一款便携又能精准测微安级电流的功耗计，市面上的工具太过功能单一，这款 PowerPico 便携 μA 级电流功耗计，同时集成了 PD PPS 快充诱骗、可调电源功能，贴合日常调试的实际需求，现在产品级的方案已经打磨完成，全套设计资料也整理好了，开源分享给各位，希望能帮到有需要的朋友。

01设计初衷

开发这款 PowerPico 的核心诉求，就是解决日常低功耗设备调试的痛点 —— 传感器、蓝牙模块、单片机这类设备的休眠、工作电流多在微安级，普通测量工具精度不够，很难精准捕捉功耗变化；同时外出调试时，既要带功耗计，又要带可调电源，便携性差。

所以在设计时，把μA 级精准测流作为核心功能，同时加入 PD 诱骗和可调电源模块，让一台设备能兼顾 “功耗测量” 和 “供电” 两大需求，再搭配便携化的机身设计，适配实验室调试、外出现场测试等多种场景，尽可能提升使用的灵活性。

02功能 & 亮点

μA 级精准电流检测：针对微安级小电流测量做了专门的电路设计，采用 INA190 差分采样电路，搭配 10kHz 高速采样率和 12 位 ADC，把小电流测量误差控制在 0.4% 以内，能精准捕捉低功耗设备不同工作状态下的功耗变化，不管是测试设备休眠电流，还是监测工作时的瞬时功耗，都能满足精度要求，这也是这款工具的核心设计重点。


集成 PD PPS 快充诱骗与可调电源：配备双 Type-C 接口，搭载 FUSB302 PD 协议芯片，支持标准 PD 快充协议诱骗，无需专用可调电源，仅用普通的快充头就能实现指定电压输出，覆盖 20V/5A 的输入输出规格，日常临时测试、外出调试时，能直接替代小型可调电源，少带一款设备，便携性大幅提升。

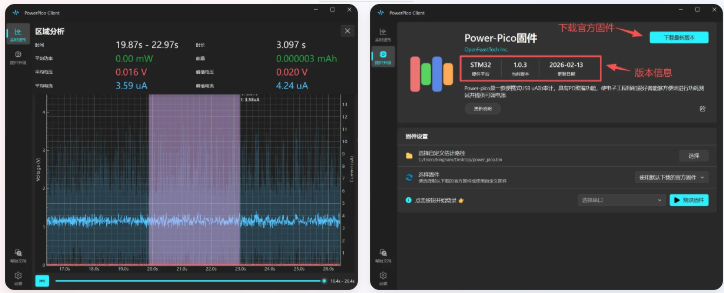

数据可视化与高效调试：为了让测量结果更直观，也能提升调试效率，我开发了配套的多语种上位机客户端，不仅支持固件一键升级，还能实现实时功耗波形监控、历史数据记录与分析，能快速定位设备的功耗异常问题，不用再手动记录数据，后续复盘和问题排查都更方便。

高稳定性和上手性：硬件采用成熟的架构设计，布局和布线都做了优化，兼顾焊接装配的友好性和使用的稳定性；同时配备 1.54 寸 ST7789 TFT 彩屏，搭载 LVGL 交互界面，把工作模式、电压、电流、功耗等核心参数直观展示，操作逻辑也做了简化。


03物料购买参考表

参数类别 规格 单机数量 备注
物料+PCB 芯片/电阻/电容等物料 (STM32, INA190, FUSB302等) 1 套 4层板，外1盎司，内0.5盎司，JLC04161H-7628，免费20%阻抗，1.6mm板厚。
面板 材料透明亚克力，基材厚度1.5mm，打印方式正面，遮光程度常规遮光(白底)，背胶正品3M9448A(通用款) 1 片 好像有免费券可以领取
3D打印外壳 底壳+上壳 [JLC Black] + 5个按钮 [Grey灰色] 1 套 外壳喜欢什么颜色打什么颜色~
屏幕 宜星1.54寸TFT液晶屏ST7789的240*240屏幕，接插15p弯排 1 块
双面胶 若干 需要把屏幕粘在PCB背面划线区域
平头自攻螺丝 M3*8 4颗 太长会顶到面板盖不下，太短会拧不上

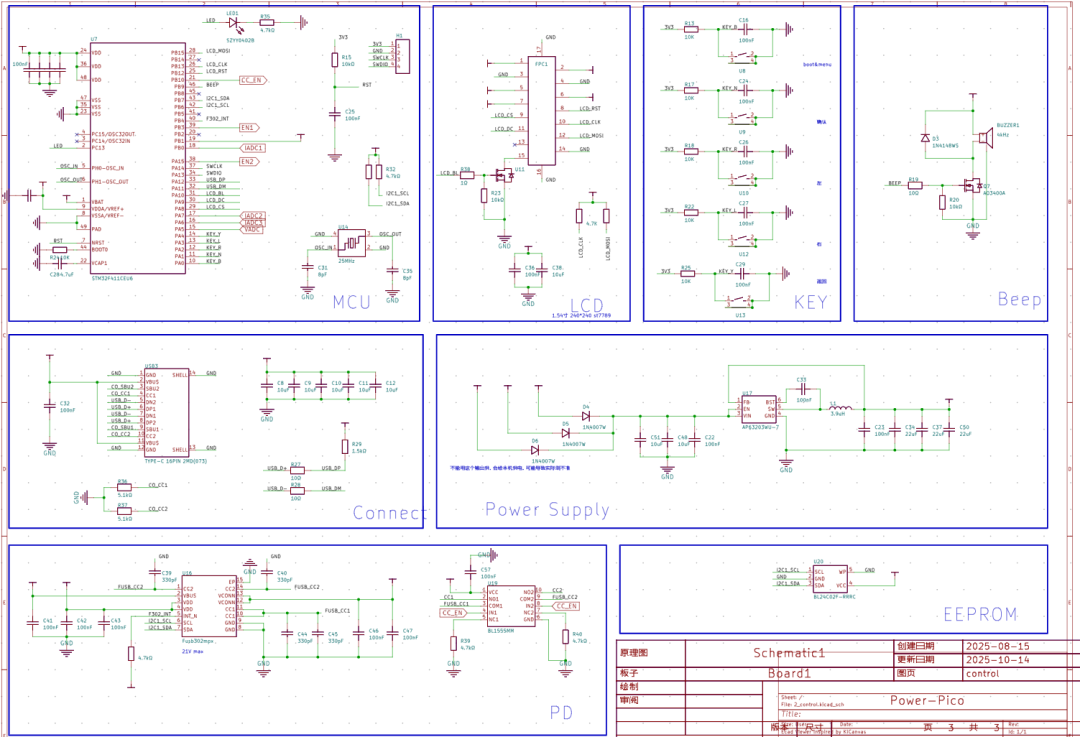

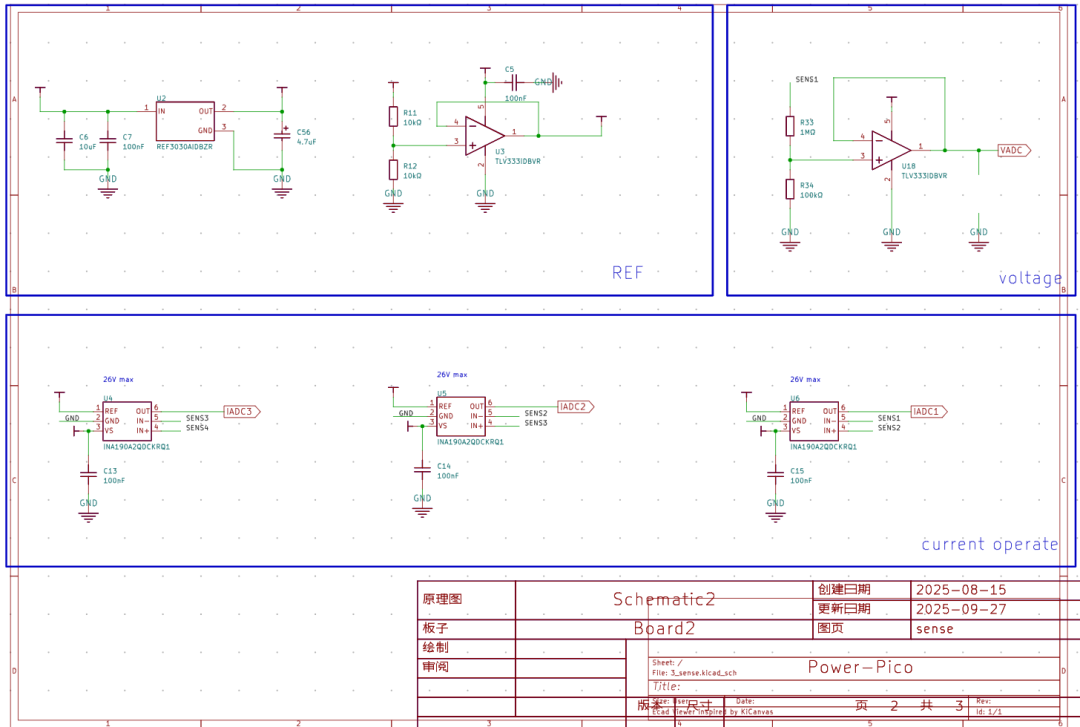

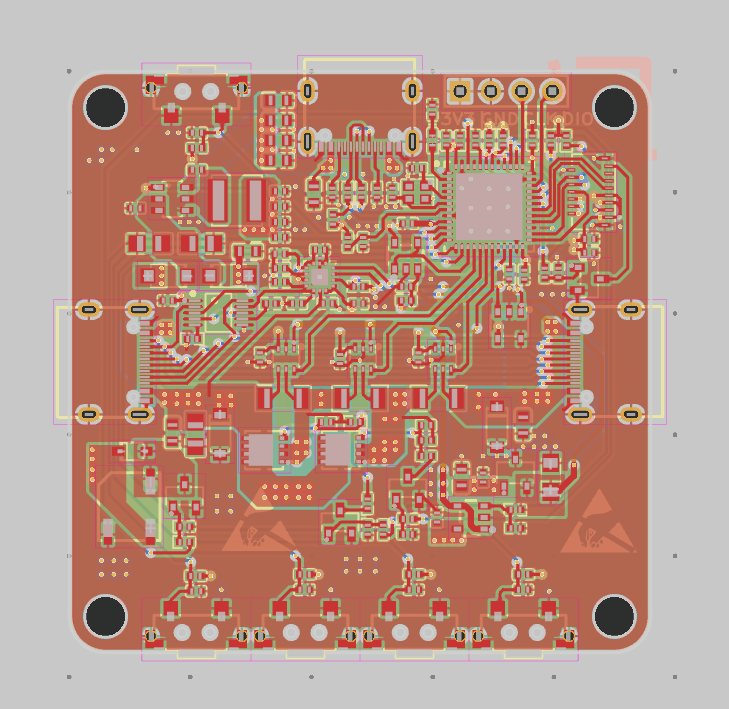

04原理图&PCB




阅读原文可获取设计文件

05开源资料

想了解更多开源项目的小伙伴去华秋开源硬件社区查看！欢迎大家来复刻，有商业诉求的，请联系项目的作者。

开源地址：

https://p.eda.cn/d-1359444419173941248

06结语

看到这里是不是已经按捺不住动手的冲动啦？别犹豫！平台复刻完全不用费心找小众零件，核心器件都能轻松买到。 如果是你，你会用来做什么项目呢？欢迎在评论留言区分享你的脑洞，也可以蹲一波详细复刻教程~
