D型导电布衬垫：紧凑空间中的高效EMI屏蔽解决方案

科创闲谈 2026-03-30 趣味人生 66938

在电子设备内部空间日益紧凑的今天，如何在有限间隙中实现可靠、高效的电磁干扰（EMI）屏蔽与接地？D型导电布衬垫（D-shaped ConductiveFabric Over Foam, 简称D型CFOF）凭借其独特的截面结构和优异的综合性能，正成为众多硬件工程师在笔记本电脑、通信模块、工业控制设备等场景中的优选方案。作为国内较早布局高性能EMI屏蔽材料的企业之一，苏州康丽达精密电子可提供多种规格的D型导电布衬垫，并支持快速定制，助力客户提升产品EMC性能与装配效率。

一、什么是D型导电布衬垫？

D型导电布衬垫是一种由

高回弹聚氨酯（PU）泡棉芯材

外覆

导电织物

（通常为镍/铜+聚酯纤维或镀银尼龙）构成的弹性屏蔽材料，其横截面呈“D”字形——平面侧用于贴合金属屏蔽罩或机壳，弧形侧则提供均匀压缩回弹力。

核心结构优势：

单侧平面设计 ：便于精准定位与粘接，避免传统O型圈滚动偏移；

高回弹泡棉芯 ：压缩永久变形率低，长期使用后仍能维持接触压力；

导电织物全覆盖 ：确保360°连续导电通路，屏蔽效能稳定。


二、D型 vs. 其他截面：为何选择“D”形？

表格

D型 ⭐⭐⭐⭐⭐（平面贴合） 中高 高（全包覆） 笔记本上盖、通信模块屏蔽罩
O型 ⭐⭐（易滚动） 高 高 圆形腔体、防水EMI combo
P型 ⭐⭐⭐（带支撑脚） 中 中高 需固定卡扣的结构
矩形 ⭐⭐⭐⭐（易对齐） 低 中（边缘易磨损） 大面积平板对接
截面类型 定位稳定性 装配容差 屏蔽连续性 典型应用场景

D型的核心价值在于：在保证良好屏蔽性能的同时，显著提升装配可靠性和制程良率

，尤其适用于

平面对接、间隙0.3–2.0mm

的典型消费电子与工控场景。

三、关键性能指标与选型要点

康丽达D型导电布衬垫典型参数如下：

屏蔽效能（SE） ：≥70dB @ 30MHz–1.5GHz（依据MIL-STD-285 / IEEE 299）

表面电阻 ：≤0.05Ω/inch（ASTM D257）

工作温度 ：-40℃ ~ +85℃（短期可耐105℃）

压缩永久变形 ：≤10% @ 50%压缩率，22h，70℃

阻燃等级 ：UL94 HF-1 或 V-0（可选）

选型建议：

根据间隙选择压缩率 ：推荐预压缩20%~40%，确保接触压力适中；

关注导电层类型 ：镍铜体系性价比高，镀银体系高频性能更优；

背胶选项 ：可选3M™ 9080/9077等高粘性胶，适应不同基材（金属/塑料）；

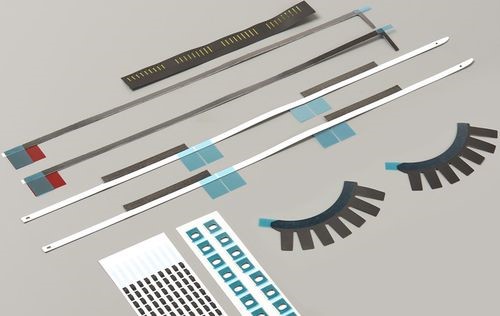

异形切割支持 ：可按图纸模切为L形、U形、带缺口等复杂轮廓。

四、典型应用案例

轻薄笔记本电脑 ：用于上盖与底座之间的EMI密封，防止Wi-Fi/蓝牙信号泄漏；

5G通信小基站 ：安装于射频模块屏蔽罩边缘，抑制谐波干扰；

工业HMI面板 ：确保触摸屏与主控板之间的电磁隔离，提升抗扰度。

客户反馈：某国产二合一平板厂商将原O型衬垫更换为D型后，整机组装偏移率下降60%，EMC测试一次性通过Class B标准。

五、结语：小截面，大作用

D型导电布衬垫虽看似简单，却是EMC设计中不可或缺的“细节英雄”。它以可靠的结构、稳定的性能和良好的工艺适配性，为紧凑型电子设备提供了高效、经济的屏蔽路径。


康丽达可提供：

标准D型导电布衬垫（高度0.5mm–5.0mm，宽度1.0mm–10mm）

快速打样（24小时出图，3天交付样品）
