高压开关柜触头母排电缆接头电力测温解决方案：小体积+无需布线+户外防水

前言

电力系统的安全稳定运行，离不开对关键设备温度的实时监测。电缆接头、开关柜触头、母排搭接点等部位，一旦因接触不良、负荷过载或环境因素出现异常温升，若不能及时发现，轻则设备跳闸，重则引发火灾甚至大面积停电。传统的测温方式——人工红外巡检、有线热电偶、普通无线传感器——在工程实践中暴露出诸多局限：人工巡检无法实时，有线安装破坏绝缘，无线设备续航短、信号穿透差、防水等级不足。

随着电力物联网的推进，设备状态监测正在从“定期检修”向“状态检修”转变。这对温度传感器提出了新的要求：长期免维护、适应恶劣环境、数据可靠传输、安装便捷灵活。W-S18 433MHz有源防水温度传感器正是在这一背景下推出，为电力设备温度监测提供一套工程化的无线解决方案。

一、W-S18有源防水无线温度传感器简介

W-S18防水无线测温传感器是深圳市稳传测控技术有限公司专为电力设备测温设计的有源无线温度传感器。其工作原理是：传感器绑扎在电缆接头、开关柜触头或母排表面，内置NTC热敏电阻实时采集被测点温度，通过433MHz无线频段将数据上传至接收主机，主机再通过RS485、以太网等方式将数据接入后台监控系统。

从硬件构成来看，W-S18包括以下几个部分：

（1）测温单元：NTC热敏电阻，响应时间≤5秒，测温范围-40℃~200℃，精度±1℃

（2）主控单元：低功耗MCU，负责温度采集、数据处理和无线发射控制

（3）射频单元：433MHz无线收发模块，发射功率≤10mW，接收灵敏度-112dBm

（4）供电单元：ER26500锂亚电池，容量1650mAh，支持300秒周期下续航≥5年

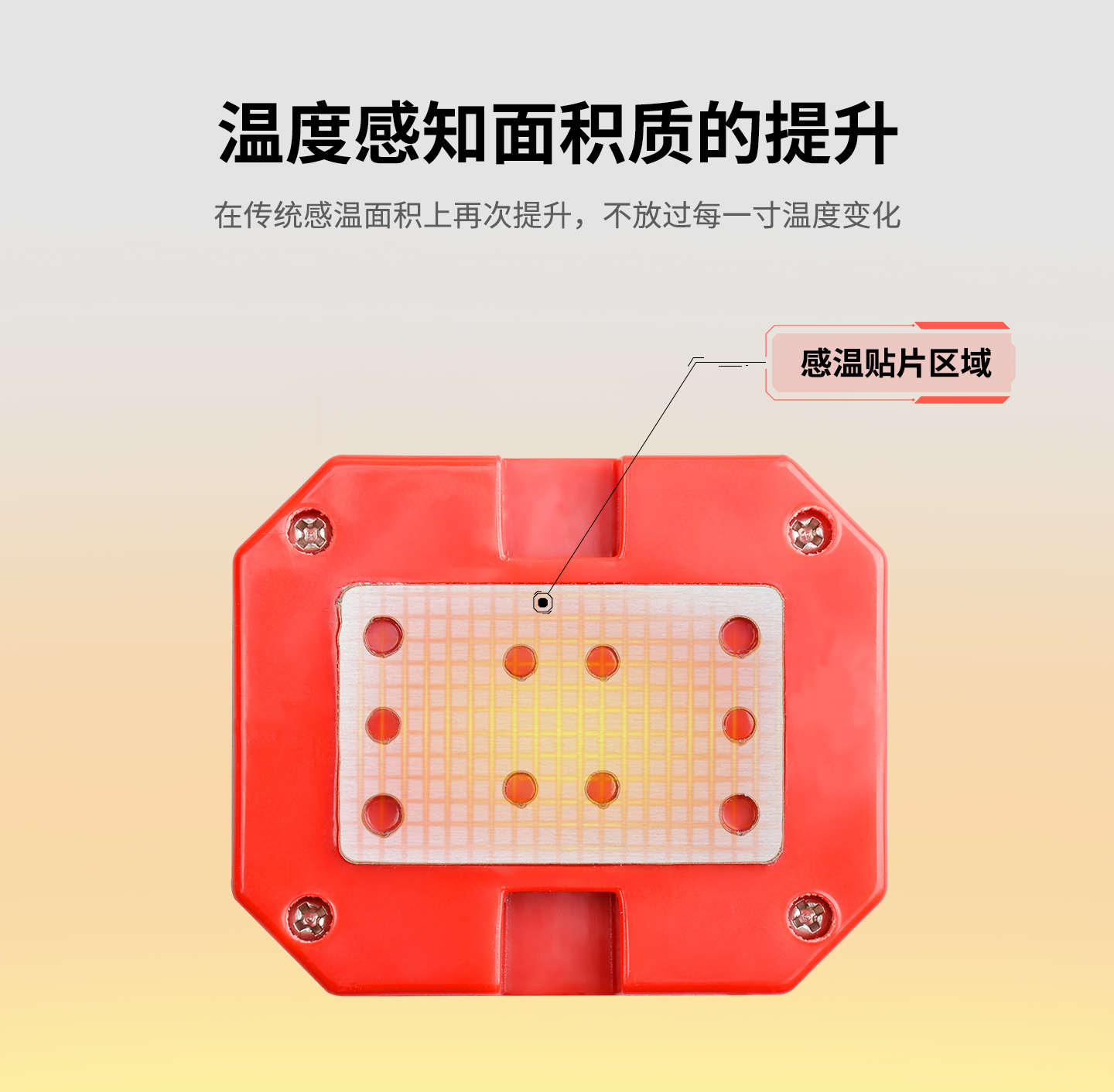

（5）结构单元：PC-ABS阻燃外壳，IP67防水等级，合金表带安装方式

过去电力设备测温常用的是红外点温仪或示温蜡片。红外点温仪需要人工定期巡检，无法实现24小时连续监测；示温蜡片只能显示最高温度，无法上传数据。W-S18无线测温传感的出现，相当于在每个关键测温点安排了一个24小时值守的“电子哨兵”，定时上报温度数据，异常时主动预警。

二、无线测温组网解决方案

W-S18无线测温传感作为前端采集单元，需要与接收主机配合组成完整的测温系统：

（1）通讯连接：

传感器与主机采用433MHz无线通讯，默认上报周期300秒。433MHz频段在金属柜体内绕射能力强，实测柜内传输距离60米，空旷环境200米。协议内置重传机制，确保数据不丢失。

（2）安装定位：

合金表带捆绑式安装，适用于电缆接头、母排、触头臂等不规则表面。表带尺寸500×8×0.3mm，可调节长度。传感器主体52×43×34mm，可放入狭小空间，导热面紧贴被测点保证测温准确性。

（3）组网配置：

W-D11测控型主机：接入≤12只传感器，液晶显示，适用于单台开关柜

W-D17触摸屏主机：接入≤300只传感器，7寸彩屏，适用于配电室集群

W-D13触摸屏主机：接入≤640只传感器，10寸彩屏，适用于大型变电站

W-D21/W-D22 DTU终端：分别接入≤12只/720只传感器，无显示，数据直传云平台

（4）系统功能：

搭配电气接点温度在线监测系统实时温度显示、历史曲线分析、超温声光报警、低电量预警、数据存储导出。

总结

W-S18 433MHz有源防水无线温度传感器为电力设备温度监测提供了一套工程化的无线解决方案。从射频设计上选用433MHz频段，解决了金属柜体内信号穿透难题；从电源管理上采用低功耗架构配合大容量锂亚电池，实现了5年免维护运行；从结构防护上达到IP67等级，适应户外潮湿、多尘的恶劣环境；从安装方式上采用合金表带捆绑，解决了狭小空间部署问题。

传感器可搭配多款接收主机，覆盖从单台开关柜到大型变电站的不同规模需求。通过实时温度采集、历史数据分析、超温报警推送等功能，帮助电力运维人员从被动巡检转向主动监测，及时发现设备隐患，避免故障发生。

对于从事电力设备运维的工程师而言，W-S18有源防水无线测温传感器提供了一套可部署、可维护、数据可靠的在线测温方案。设备安装后即可长期运行，无需频繁维护，把人力从重复巡检中解放出来，专注于故障诊断和设备检修，为电力系统的安全稳定运行提供技术支撑。
