【ESP32-C2/C3系列】WT9901C2/C3-SN2 开发板上手指南

科创闲谈 2026-02-24 趣味人生 67060

入门指南

本小节将简要介绍 WT9901C2/C3-SN2 开发板。

1

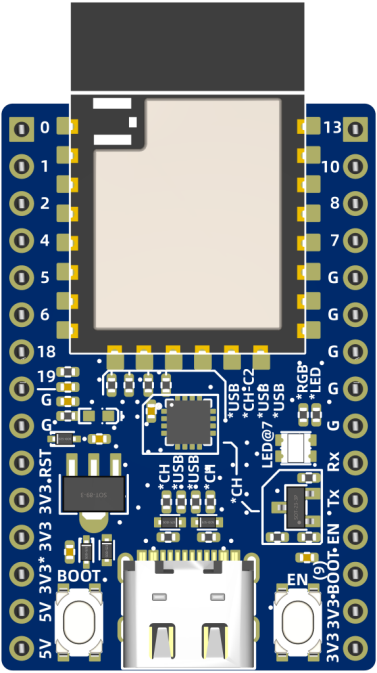

WT9901C2/C3-SN2 实物图


2

详细管脚描述

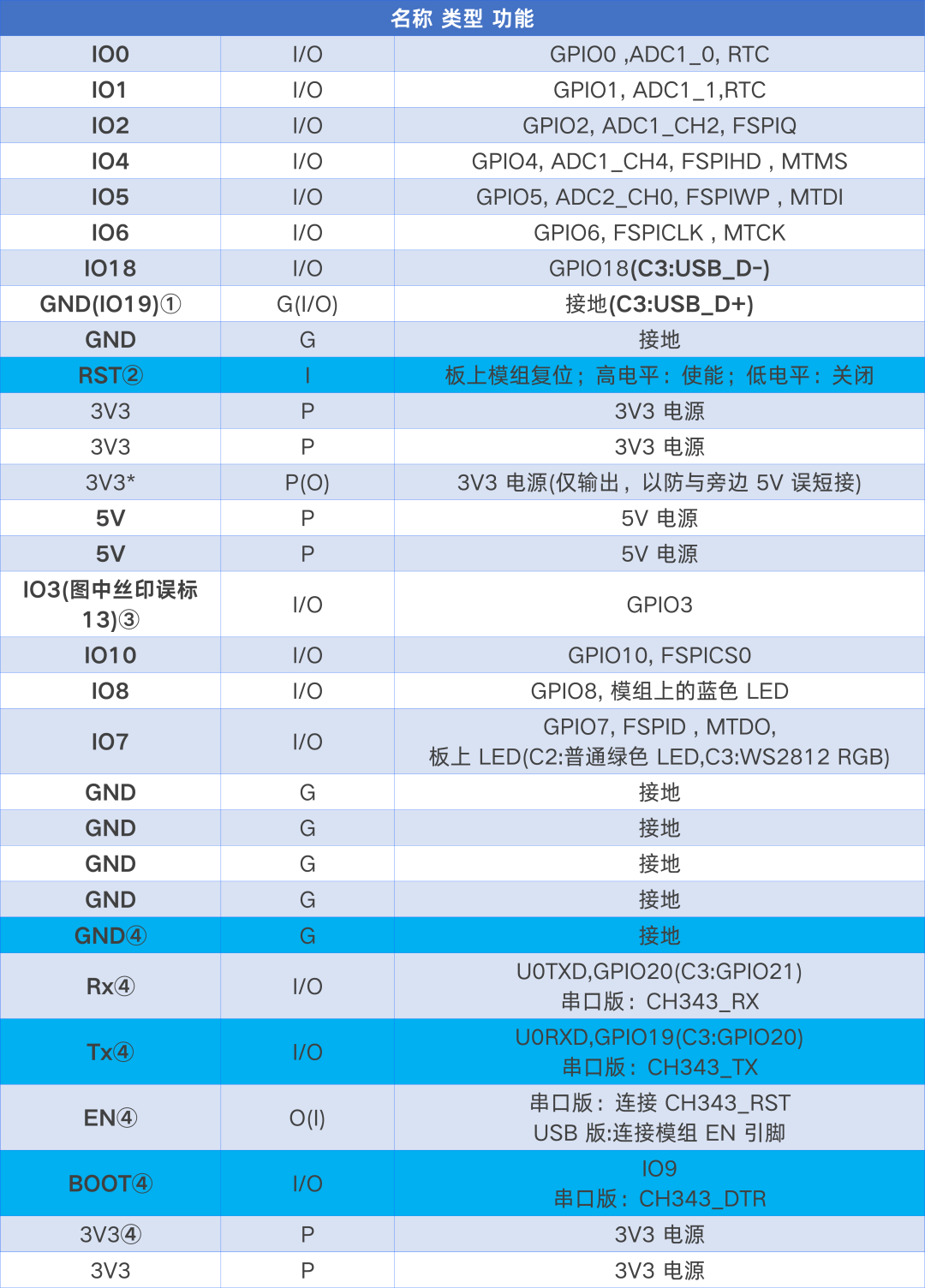

下表列出了开发板管脚描述，如图 WT9901C2/C3-SN2 所示：


P：电源；G：地；I：输入；O：输出。

①：本版为适用 WT018684-S5(下称 C2)和 WT32C3-S5 的版本，所以模组为 C2 时，该引脚为GND；若为 C3 时，该引脚为 IO19。

②：此处 RST 连接至板上模组 EN 脚。串口版本：在需要将本开发板作为串口工具使用时，短接该 RST 与GND 使模组停止工作，以免影响串口芯片与外部串口设备的通信。

③：图中丝印误标为 13，该引脚应该为 IO3。

④：Rx：连接板上模组 U0TXD（C2：GPIO20 ，C3 ：GPIO21）； Tx 连接板上模组 U0RXD（C2：GPIO19 ，C3 ：GPIO20）；

BOOT：连接板上模组 IO9；

EN：串口版本时仅能输出控制外部串口设备；USB 版本时连接板上模组 EN 脚。

串 口 版 本 ： 此 处 6 个 引 脚 与 板 上 模 组 串 口 0 共 同 接 一 个 CH343P 串 口 芯 片（Rx-CH343_RX; Tx-CH343_TX;bEN-CH343_RTS; BOOT-CH343_DTR），这 6 个引脚可作为串口工具使用，与 ESP-T02 款串口工具定义一致，使用前按③将 RST 短接 GND 即可，Rx 、Tx 与外部串口设备如常反接。

3

按键描述

EN 按键: 连接模组 EN 使能脚。当按下按键时，模组处于关闭状态，松开时模组进入启动状态。

BOOT 按键：连接模组 BOOT（IO9）引脚。当按下按键时，IO9 电平拉低，此时按一下 EN 按键松开即可手动进入下载模式。

4

组件介绍

开始开发应用

通电前，请确保开发板完好无损。

硬件参考

1

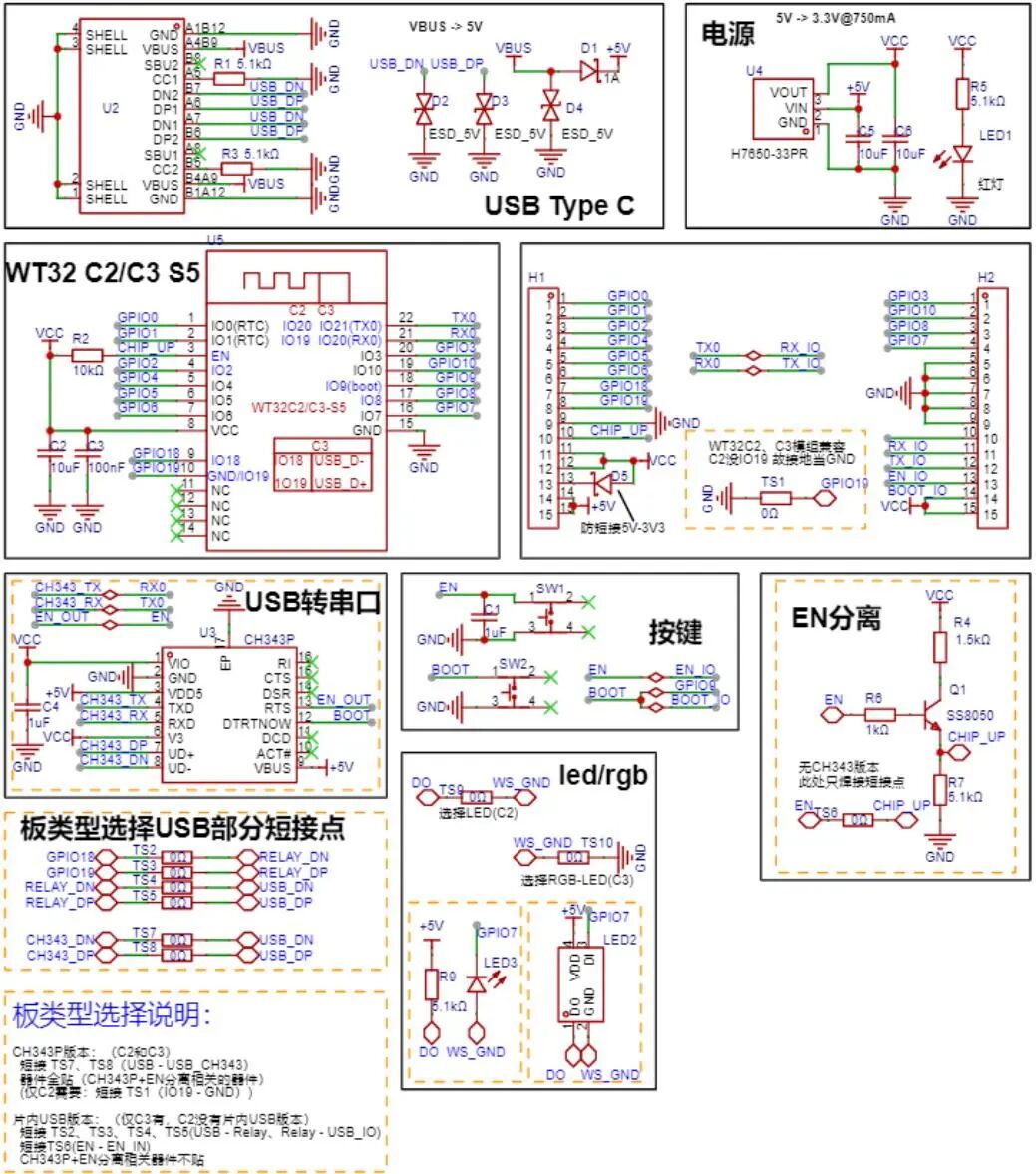

原理图

WT9901C2/C3-SN2 的主要组件和连接方式如下图所示。


2

电源选项

您可从以下三种供电方式中任选其一给开发板供电：

USB 接口供电（默认）

5V 和 G (GND) 排针供电

3

开发板特点

本开发板是 WT018684-S5 与 WT32C3-S5 兼容底板的开发板，特点如下：


本开发板上都有一个连接着 IO7 的 LED 灯，C2 的是普通的绿色 LED， C3 是 RGB LED（WS2812）。

当使用的是 C3 模组开发板，想测试通过 ESP32-C3 自带的 USB Serial/JTAG 进行下载、调试时，可以通过去掉板上 2 个丝印标记“*CH”的0 Ω电阻，同时焊接上 5 个丝印标记“*USB”的 0Ω电阻，使得 USB Type-C 接口从 CH343P 改接到 ESP32-C3 上的 USB 接口。

本开发板将 USB 转串口芯片的串口相关 IO 引出，所以可以作为普通 USB 转串口工具使用。要作为串口工具对外部的串口设备下载、调试等时，仅需将板上左侧中央的 RST 引脚与 GND 短接即可（停止板上模组工作）。串口工具 IO 定义与普通的串口工具类似，Rx 、Tx 线需反接（与 ESP-T02 一致），详情可看上方 “1.2 详细管脚描述”章节。

LDO 选用的是 H7650-33PR，输入 5 V，输出 3.3 V,输出电流最大750mA，极低的静态电流 25uA@5V。
