基于ZYNQ-MZ702P开发板实现以太网通信

本章以太网通信实验是基于ZYNQ-MZ702P开发板进行实现，在配置方面，需要读者自主修改不同的地方。文章末尾有本项目原工程压缩包，提供参考。

下面直接进行操作。

1.打开vivado，选择好开发板芯片后，新建完成工程，点击open block design，再点击右边Diagram框图中的加号添加zynq再进行相关配置。

配置输出时钟。

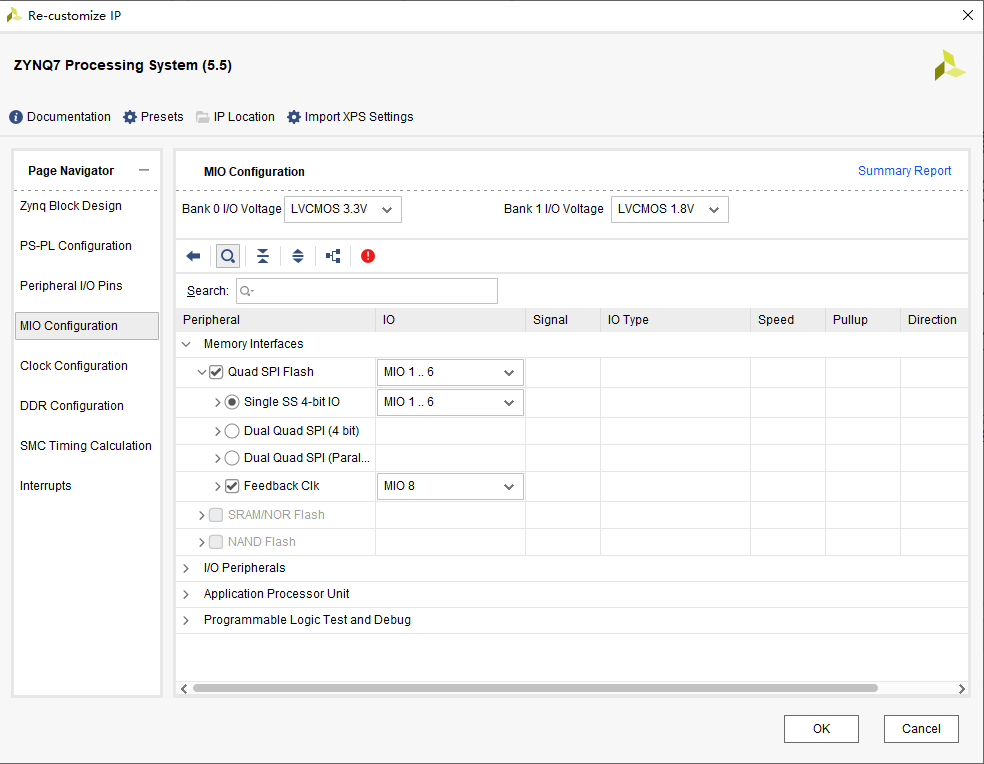

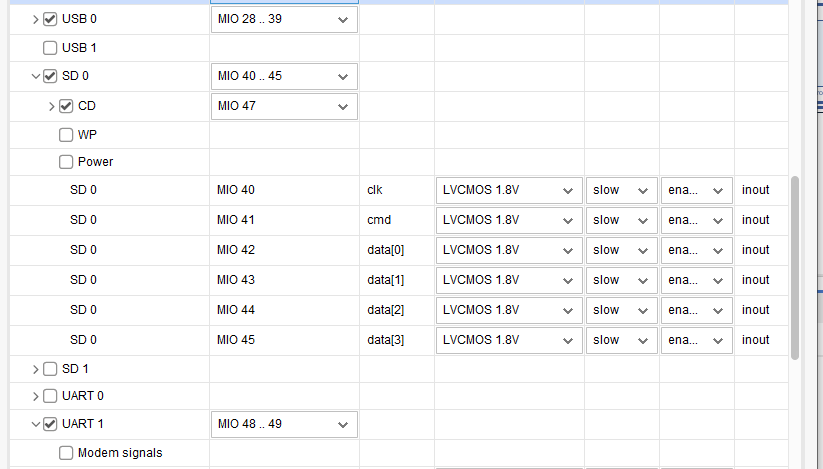

下面根据个人使用的开发板进行配置。

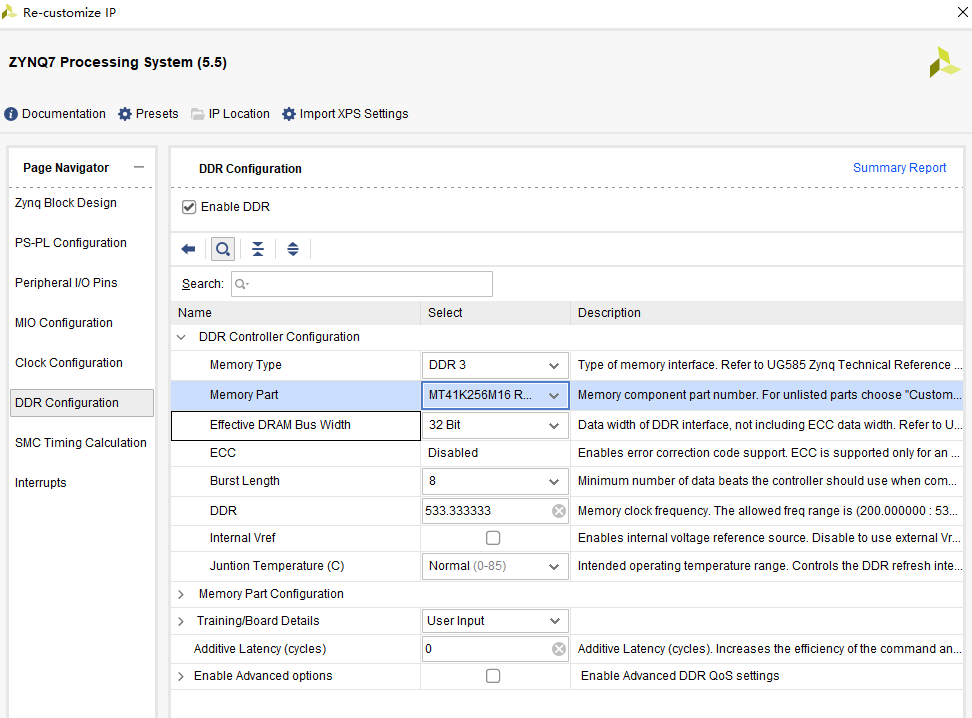

选择DDR型号。

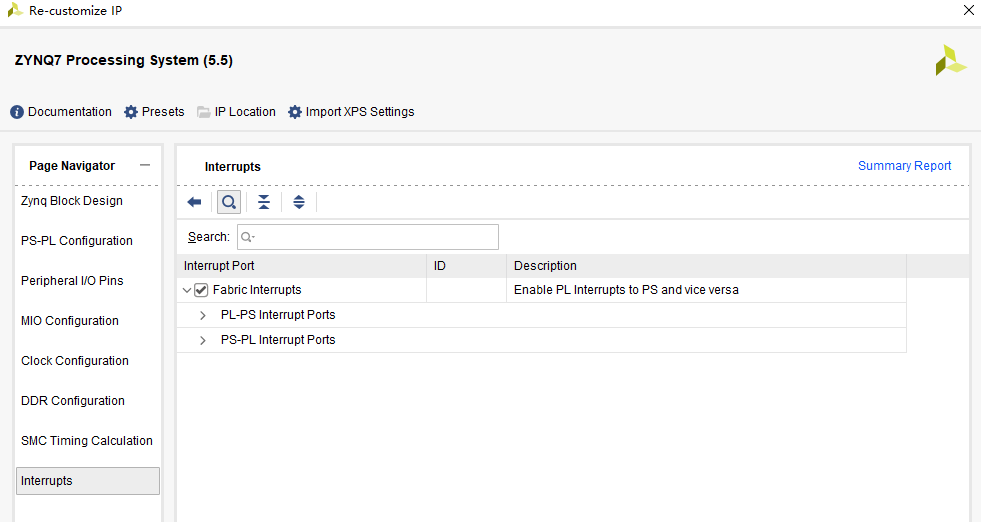

开启中断。

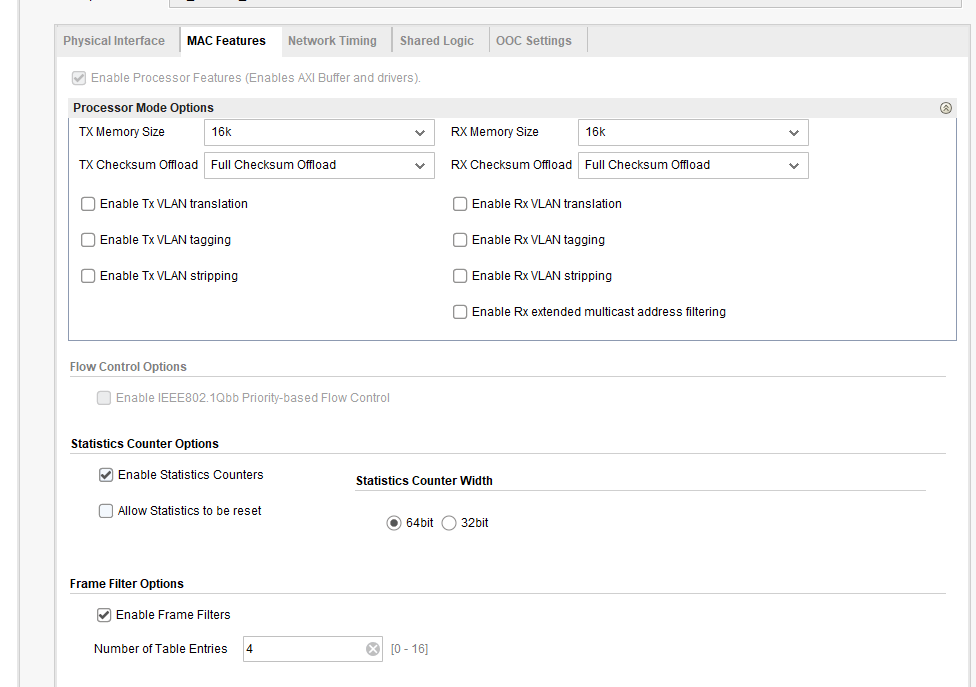

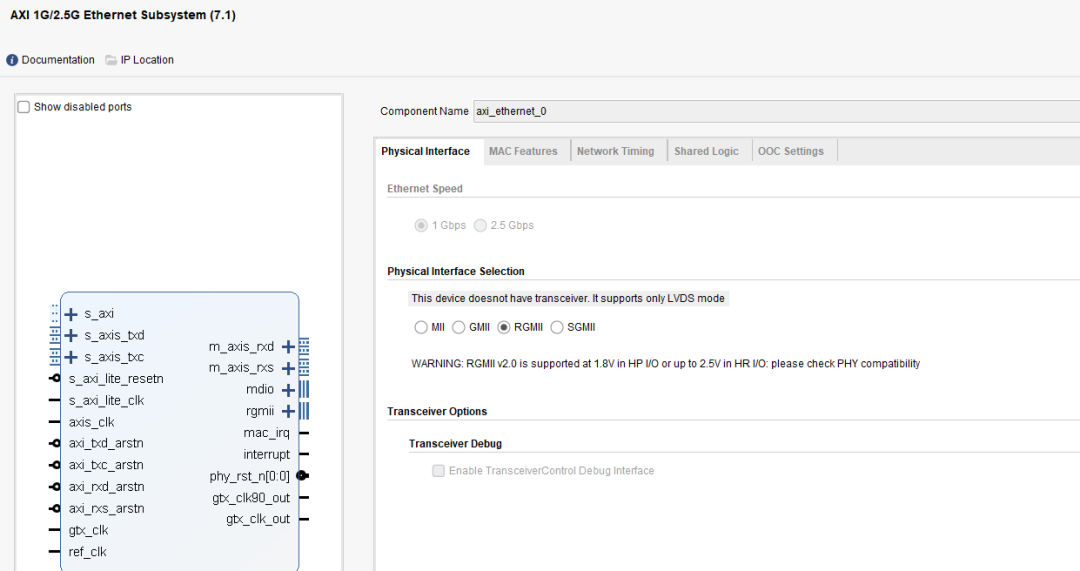

2.添加AXI 1G/2.5G Ethernet Subsystem模块并进行配置。

其他保持默认即可，点击OK。

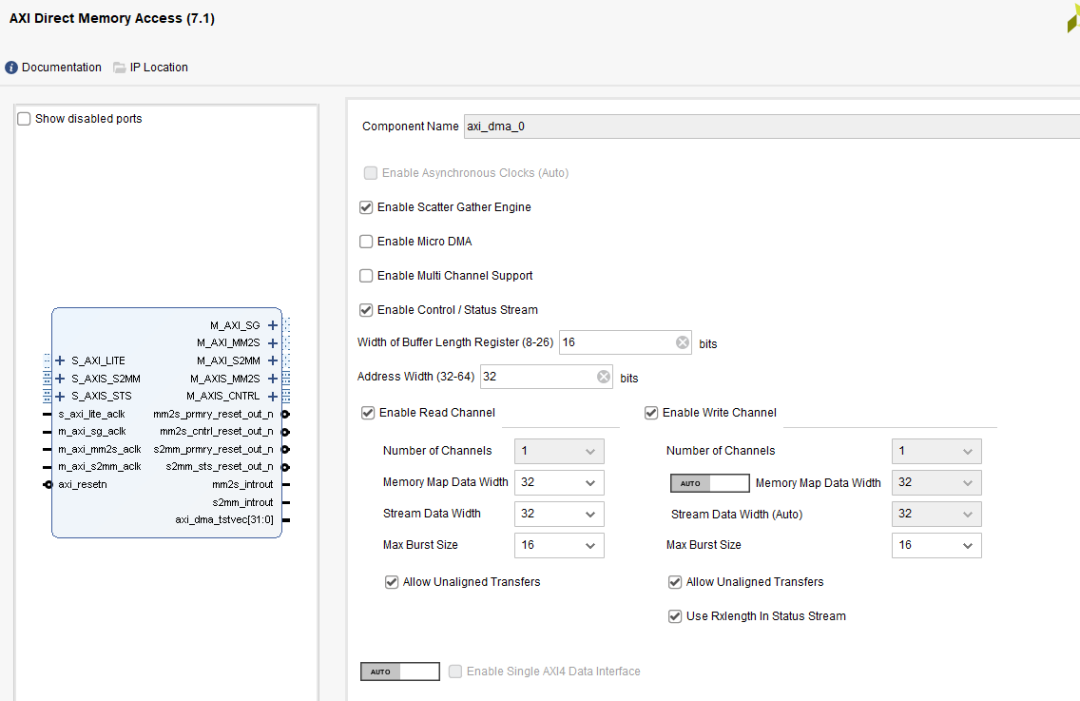

3.添加AXI Direct Memory Access模块。

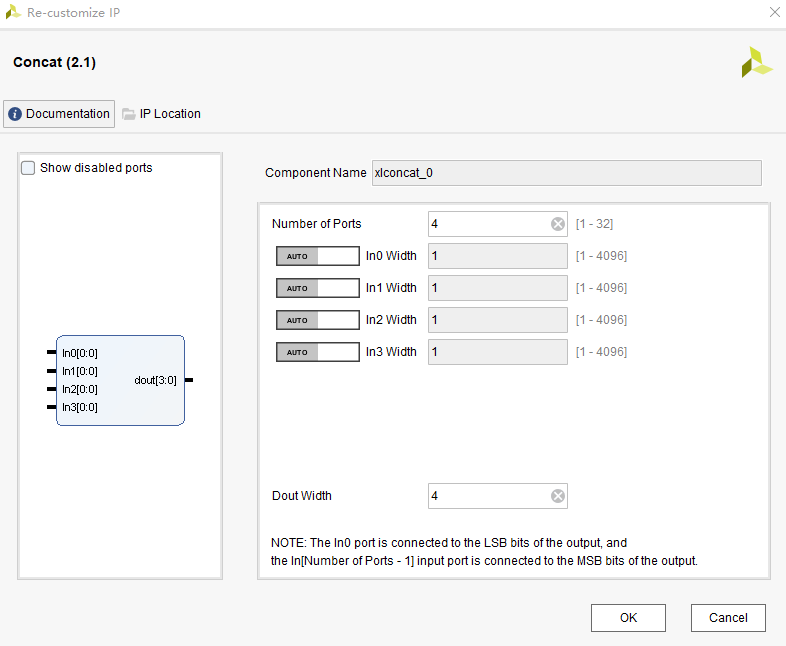

4.添加concat模块，并修改为4个端口。连接PL至PS的中断。

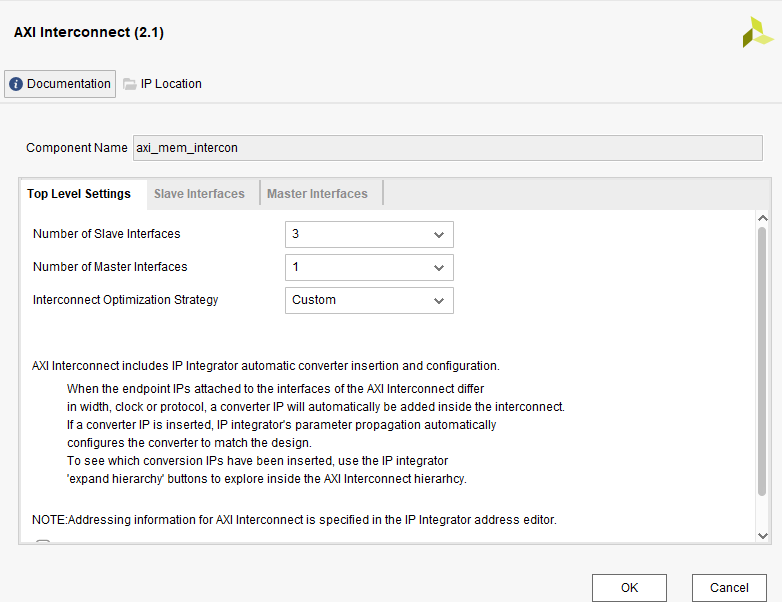

5.添加两个AXI Interconnect模块，其中一个默认，另一个进行修改。

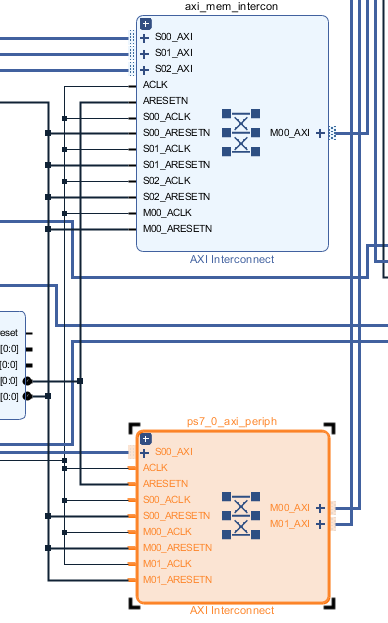

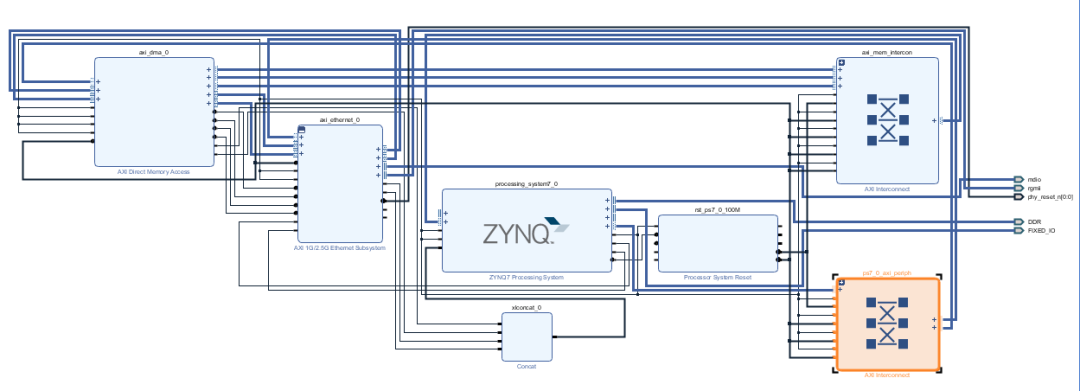

6.进行连线，先进行自动连线，不对的地方需要自己手动修改，最终连线效果如下图。

7.对引脚进行改名。

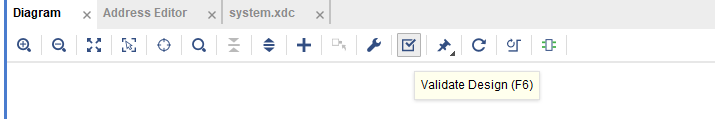

8.点击Validate Design验证block是否存在问题。

9.添加约束文件。

### -----------------RX------------------### set_property PACKAGE_PIN B19[get_ports rgmii_rxc]set_property PACKAGE_PIN A21[get_ports rgmii_rx_ctl]set_property PACKAGE_PIN B20[get_ports {rgmii_rd[0]}]set_property PACKAGE_PIN C18[get_ports {rgmii_rd[1]}]set_property PACKAGE_PIN A19[get_ports {rgmii_rd[2]}]set_property PACKAGE_PIN A18[get_ports {rgmii_rd[3]}]### -----------------TX------------------### set_property PACKAGE_PIN B15[get_ports rgmii_txc]set_property PACKAGE_PIN C15[get_ports rgmii_tx_ctl]set_property PACKAGE_PIN A17[get_ports {rgmii_td[0]}]set_property PACKAGE_PIN A16[get_ports {rgmii_td[1]}]set_property PACKAGE_PIN B17[get_ports {rgmii_td[2]}]set_property PACKAGE_PIN B16[get_ports {rgmii_td[3]}]set_property IOSTANDARD LVCMOS18[get_ports rgmii_rxc]set_property IOSTANDARD LVCMOS18[get_ports rgmii_rx_ctl]set_property IOSTANDARD LVCMOS18[get_ports {rgmii_rd[*]}]set_property IOSTANDARD LVCMOS18[get_ports rgmii_txc]set_property IOSTANDARD LVCMOS18[get_ports rgmii_tx_ctl]set_property IOSTANDARD LVCMOS18[get_ports {rgmii_td[*]}]set_property PACKAGE_PIN R18[get_ports mdio_mdc]set_property PACKAGE_PIN T17[get_ports mdio_mdio_io]set_property IOSTANDARD LVCMOS18[get_ports mdio_mdc]set_property IOSTANDARD LVCMOS18[get_ports mdio_mdio_io]set_property IOSTANDARD LVCMOS18[get_ports phy_reset_n_0[0]]set_property PACKAGE_PIN T19[get_ports phy_reset_n_0[0]]

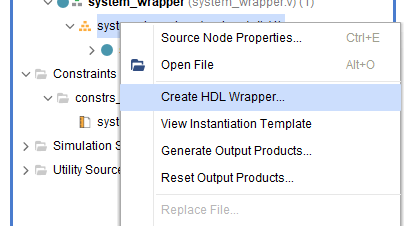

10.先生成顶层文件，再点击下方的Generate Output...。

11.生成bit流文件。

12.若生成比特流成功，则导出比特流，打开vitis软件进行工程创建。若显示失败，参考本人另一帖子。https://blog.csdn.net/c_lllll_ll/article/details/154642857?spm=1001.2014.3001.5501

13.导出bit流文件。

14.打开SDK。若读者使用vitis，则需要自主创建工程。

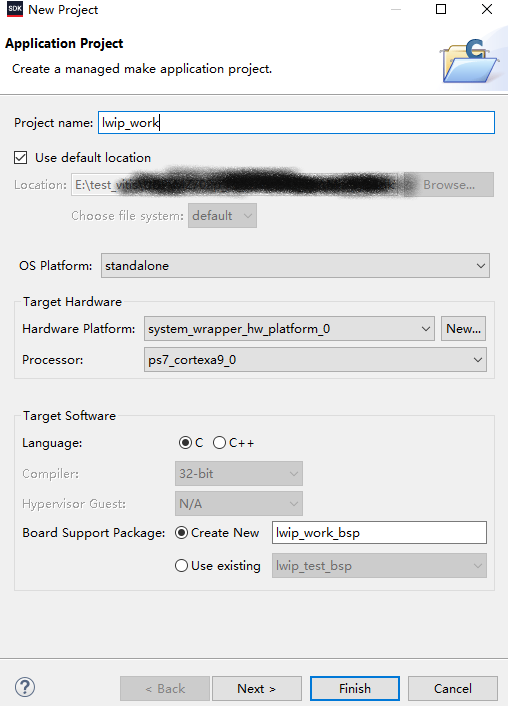

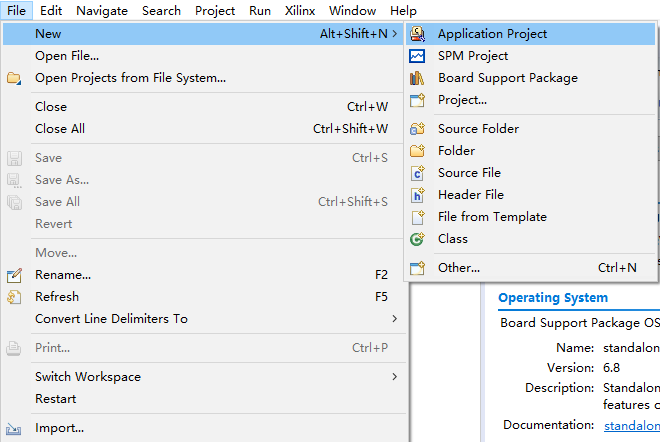

15.新建工程。

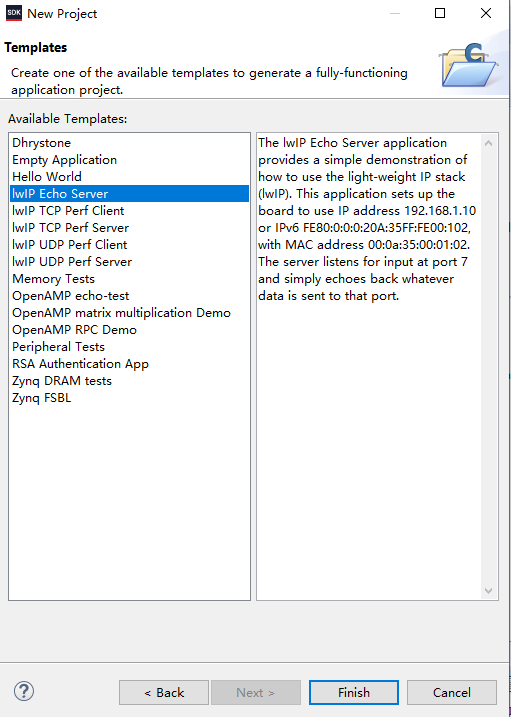

16.选择lwIP Echo Server，点击finish

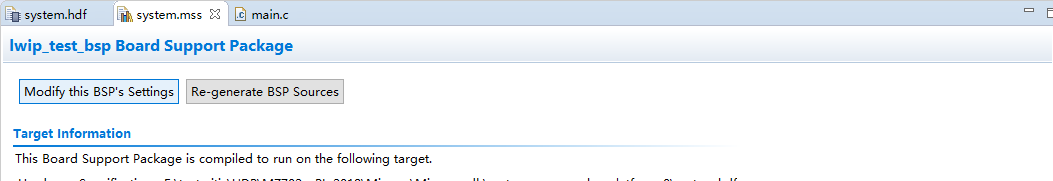

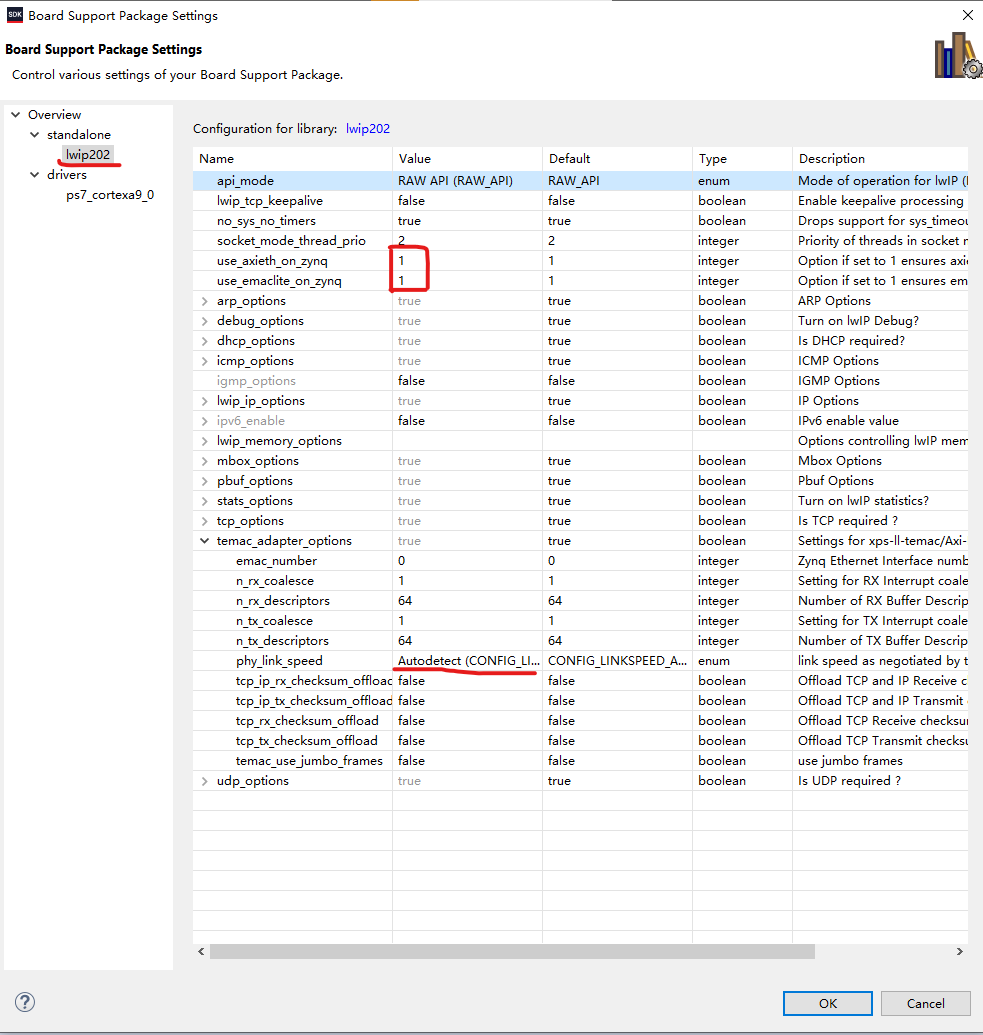

17.此时需要打开bsp setting查看配置。

18.上面两个value需要配置为1，因为是进行pl端扩展的以太网通信实验。ps端以太网测试则修改为0即可，下方的phy_link_speed需要设置为自动检测。

19.phy_link_speed的设置需要与电脑网口配置相同，由于电脑网口配置一般都为自动检测，读者也可以自行检查。

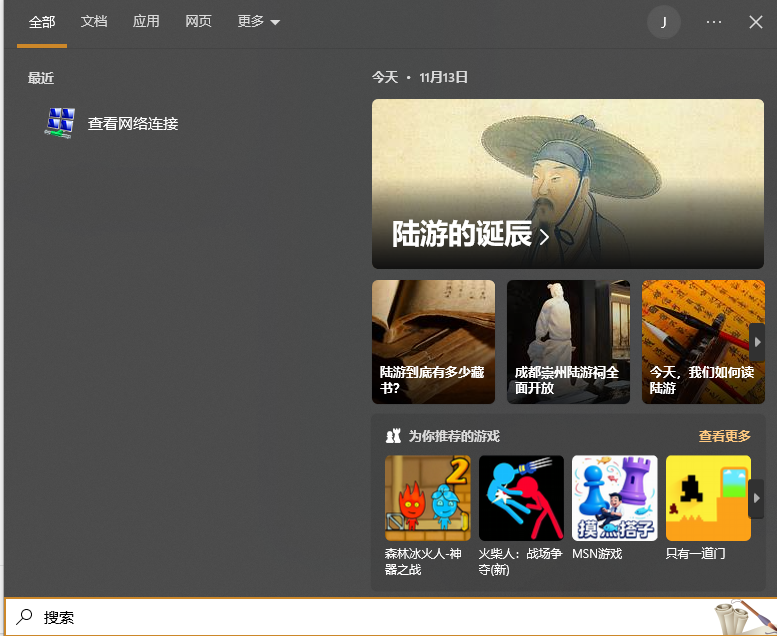

（1）终端搜索 查看网络连接

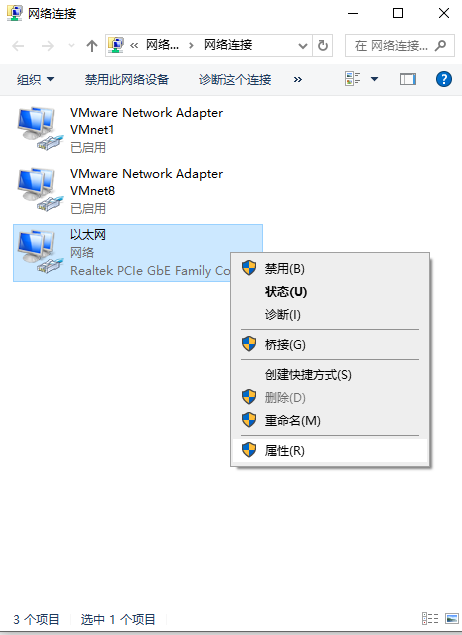

（2）点击属性

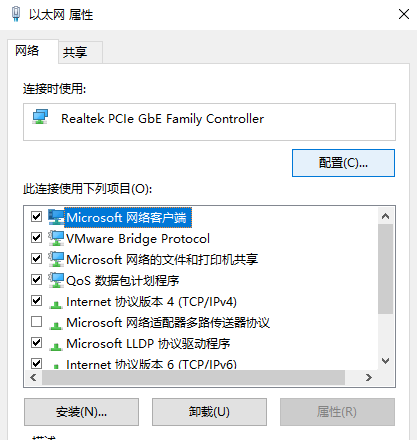

（3）点击上方的 配置。

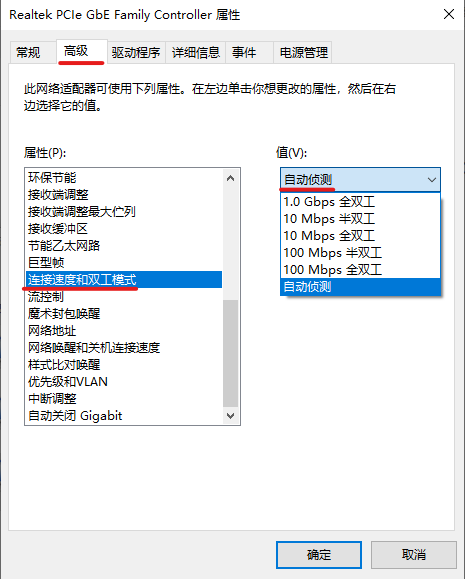

（4）点击 高级，在下面的属性中找到 连接速度和双工模式，右边查看电脑网口配置。

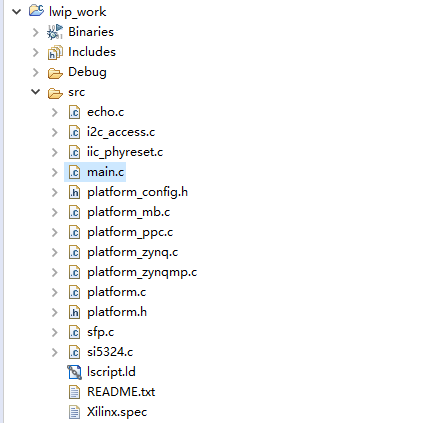

20.在左侧文件栏中打开main.c函数，

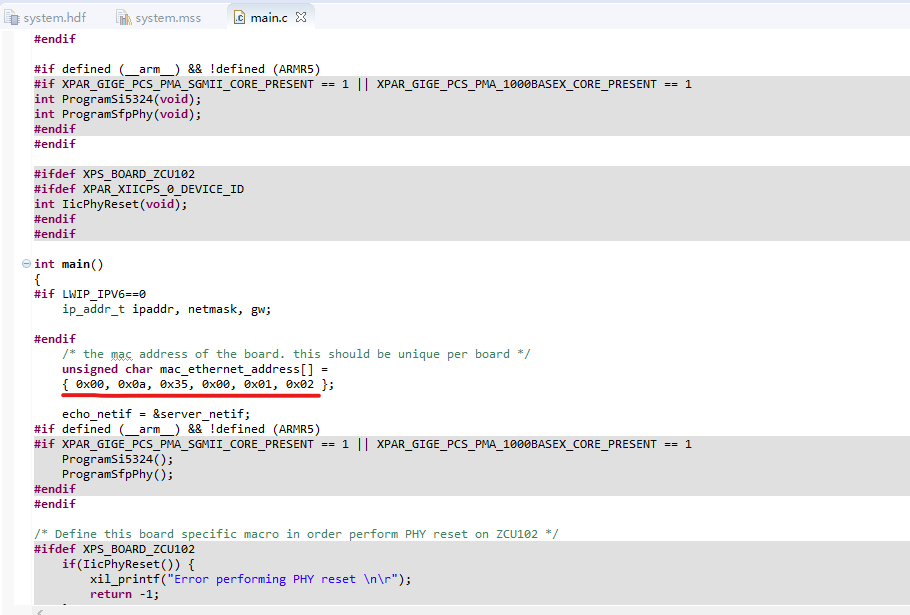

21.查看sdk自动生成的测试代码中的mac地址

21.打开cmd，输入ipconfig，查看局域网内是否有相同的mac地址的设备，若有则需要修改代码，修改为不同的即可。

22.进行编译。

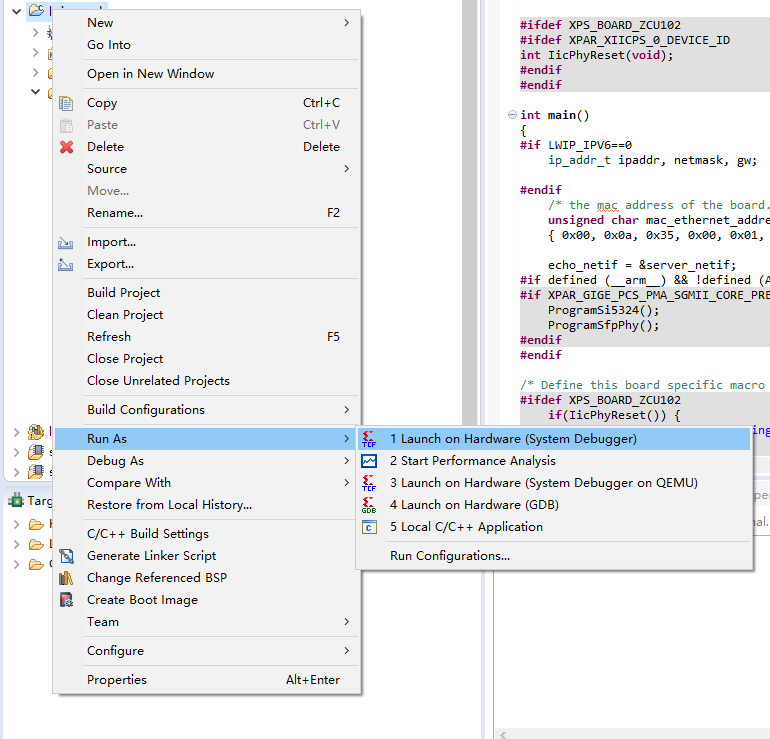

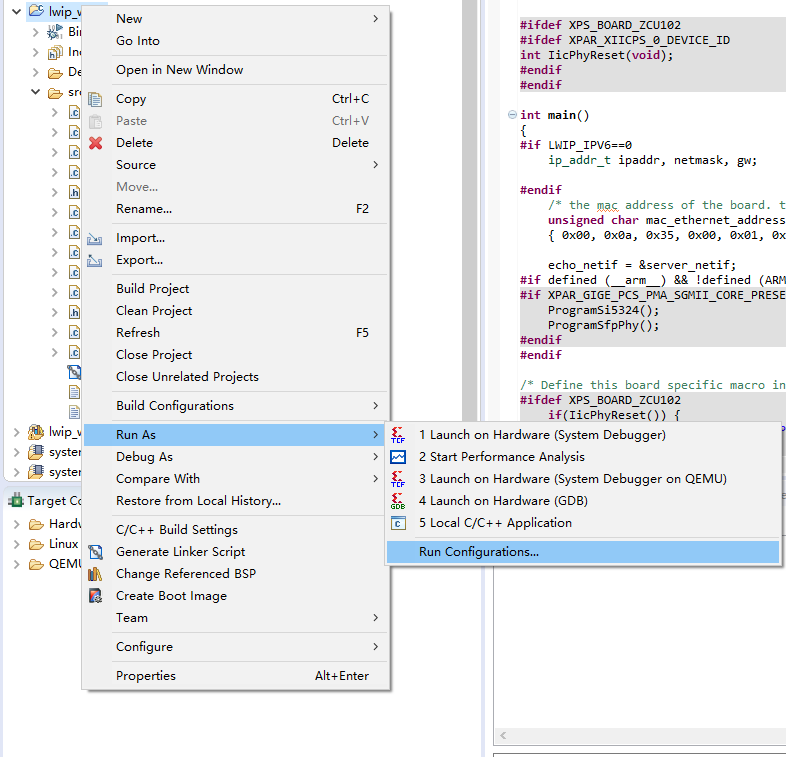

23.sdk需要点击run configuration进行配置。

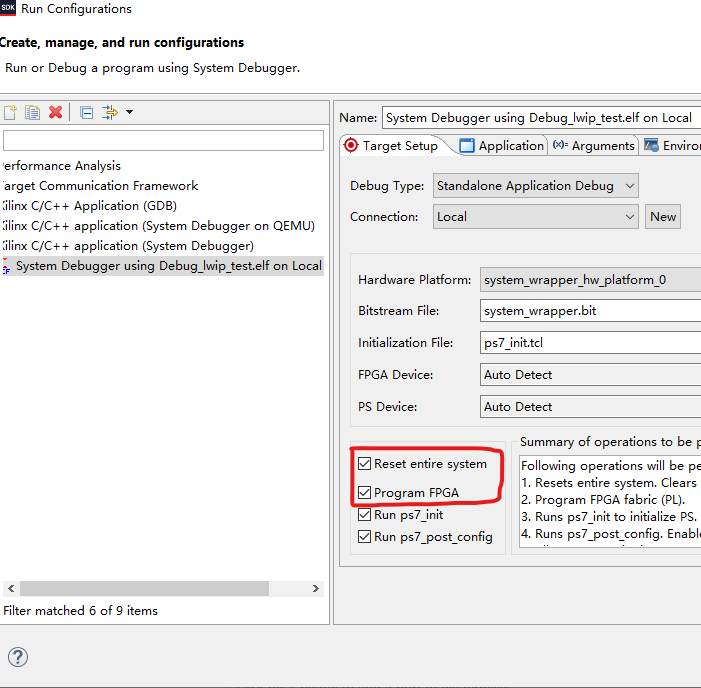

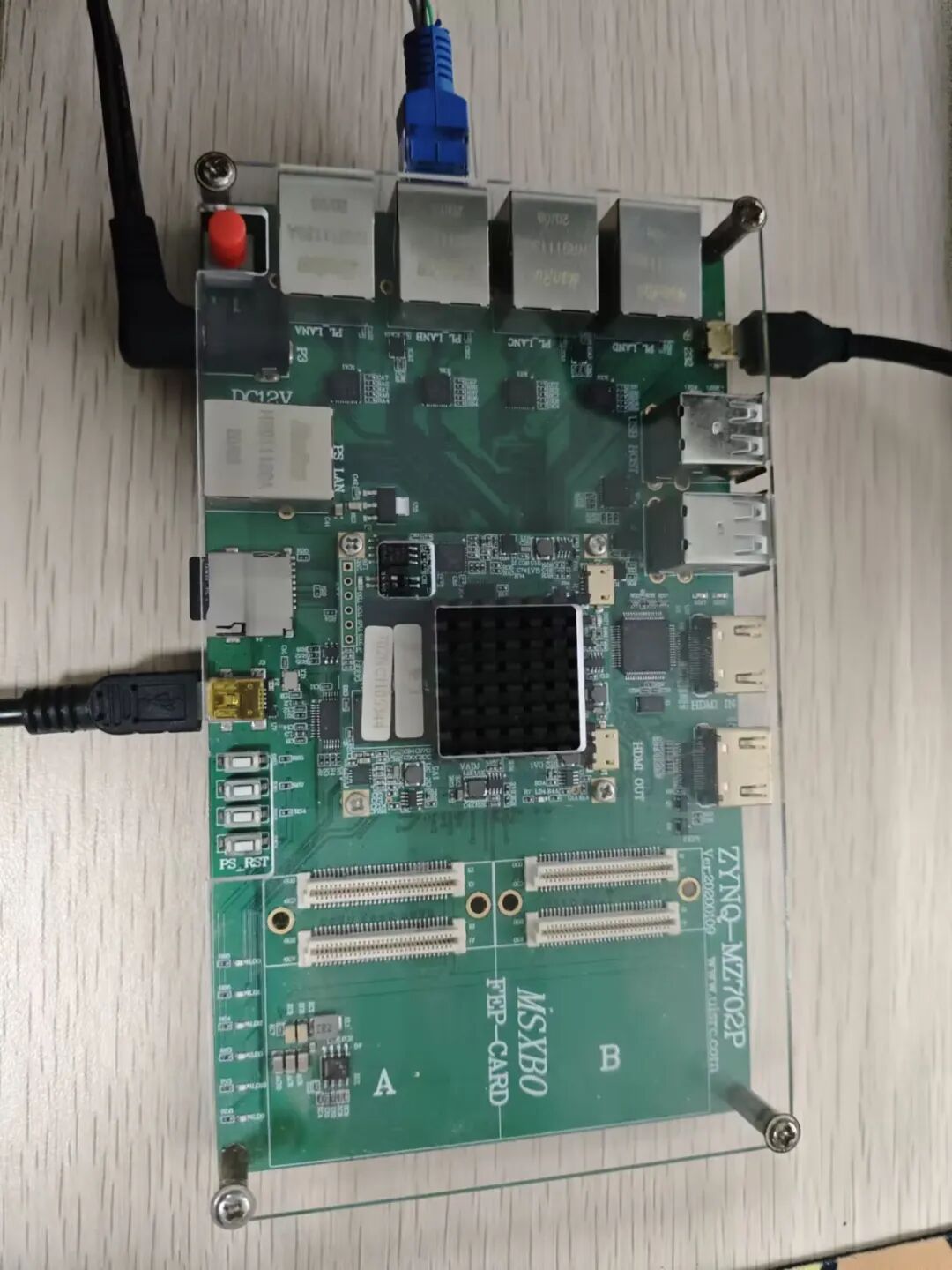

24.进行勾选，勾选后，连接好开发板的电源线，串口线，下载线，以太网的网线。

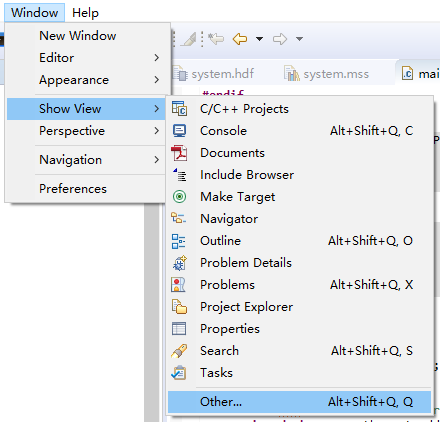

25.打开串口。

26.配置电脑网址。

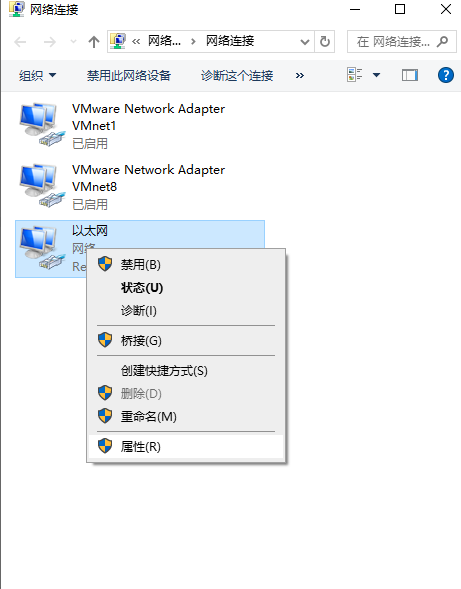

点击属性。

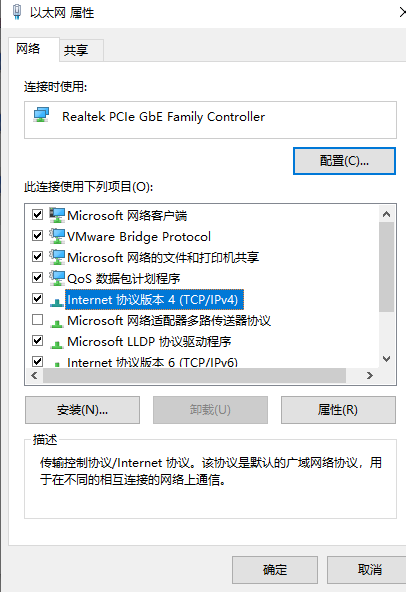

点击协议版本4。

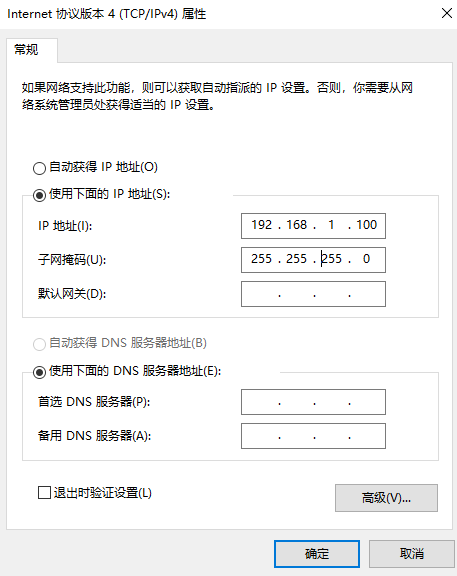

需要配置网址，与开发板网址处于同一ip。

27.烧录程序。

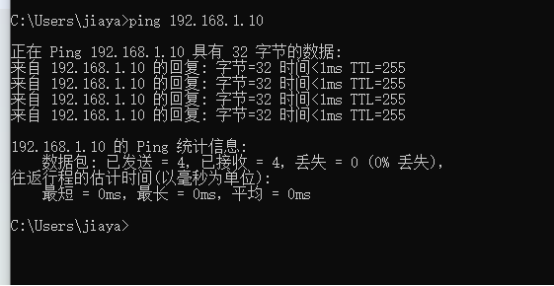

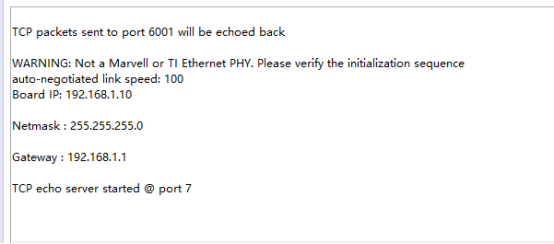

27.此时可以看到串口正常打印出开发板的ip地址，子网掩码，端口号。然后在终端进行ping连接。

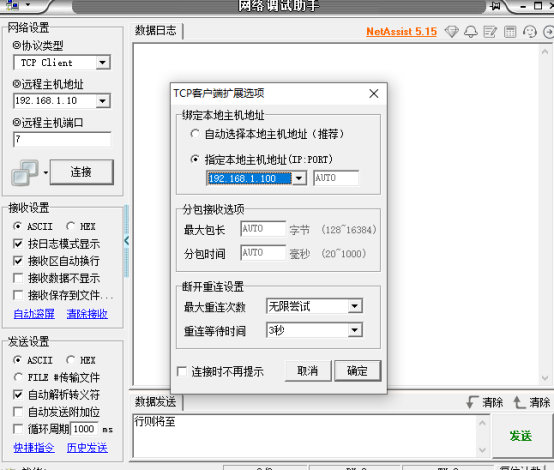

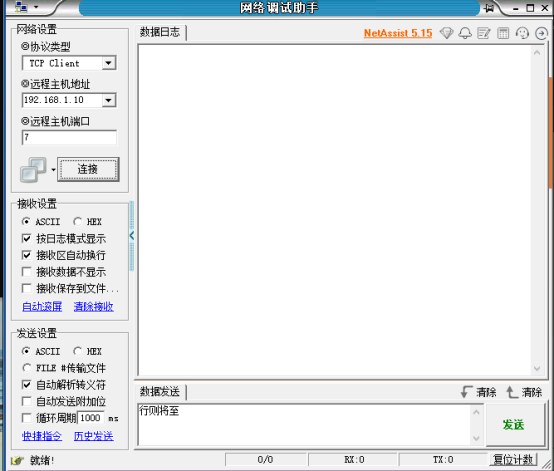

28.打开网络调试助手，选择TCP Client，点击连接。

选择指定本地主机地址，并选择配置的ip地址，点击确定。

29.连接成功后，输入数据，回传成功，实验结束。
