一、核心概述

RK平台声卡基于ALSA（Advanced Linux Sound Architecture）框架构建，核心目标是实现音频数据的“采集-传输-处理-输出”全链路管理。其本质是通过多个功能模块的协作，将SoC内部的数字音频信号与外部音频设备（麦克风、耳机、HDMI等）连接，同时解决数据同步、格式兼容、硬件适配等问题。

根据《Rockchip Audio开发指南》，RK平台声卡的核心特点是模块化设计和高灵活性，支持I2S/SAI/PDM等多种数字音频接口、内部/外部CODEC组合，以及多声道、异步采样率转换（ASRC）、数字回采（DLP）等高级功能，可适配智能家居、SoundBar、OTT盒子等多种场景。

二、声卡核心构成组件

RK平台声卡由5大核心组件构成，各组件职责明确且协同工作，具体定义与功能如下：

三、声卡数据传输流程（附流程图）

RK平台声卡的数据流分为播放（输出）和录音（输入）两大方向，所有数据均通过DMAENGINE实现无CPU干预的传输，确保低延迟和高稳定性。

1.播放流程（数字→模拟/数字输出）

2.录音流程（模拟/数字输入→数字）

关键说明

•时序同步：DAI负责与CODEC协商时钟（MCLK/BCLK/LRCK）和协议格式（如I2S、TDM），确保数据传输无错位；

•无CPU干预：DMAENGINE直接管理内存与DAI FIFO的数据搬运，仅在缓冲区满/空时触发中断通知CPU；

•格式适配：若输入输出采样率不一致（如UAC场景），可通过ASRC（异步采样率转换器）进行实时转换，避免失真。

四、RK平台声卡核心子模块详解

1. DAI（数字音频接口）：声卡的“传输中枢”

DAI是SoC与CODEC的“桥梁”，RK平台支持多种DAI类型，适配不同场景需求：

2. CODEC（编解码器）：“数模转换核心”

CODEC是实现“数字信号模拟信号”转换的关键，RK平台分为两类：

•内部CODEC：集成于SoC或PMIC，成本低、适配简单，如：

◦RK812/RK817：PMIC集成CODEC，支持立体声DAC/ADC，可直驱外部PA；

◦DCODEC：SoC内置数字CODEC，支持DSM（Delta Sigma Modulation）模式，节省外部PA成本。

•外部CODEC：独立芯片，音质优、功能丰富，需通过I2C/SPI控制，如：

◦ES8388：立体声CODEC，支持高信噪比（SNR≥95dB）；

◦TAS5731：D类功放CODEC，适合大音量场景（如SoundBar）。

3. MACHINE（声卡整合层）：“配置管家”

MACHINE的核心是解析DTS配置并“绑定” DAI与CODEC，避免开发人员重复编写驱动。RK平台支持两种主流MACHINE驱动：

•Simple Card：适用于“1个DAI+1个CODEC”的通用场景，通过DTS配置协议格式（如simple-audio-card,format = "i2s"）、时钟主从（simple-audio-card,bitclock-master）等参数，无需编写额外代码；

•Multi Codecs Machine Driver：适用于“1个DAI/Combo DAI +多个CODEC”的复杂场景（如HDMI +模拟输出、DAI+VAD），需通过DTS配置rockchip,codec列表和音频路由（rockchip,audio-routing）。

五、RK平台声卡开发关键点

1.驱动开发重点：

◦多数场景下，基于RK SDK开发只需移植/编写CODEC驱动（如I2C接口的ES8388驱动）；

◦仅在多CODEC、特殊时序（如自定义TDM）场景下，需编写MACHINE驱动；

◦DAI驱动已由RK提供（如rockchip_i2s.c、rockchip_sai.c），无需修改，仅需通过DTS配置属性（如时钟、协议）。

1.核心代码路径（内核源码）：

kernel/sound/soc/rockchip/ # RK平台核心音频驱动├─ rockchip_asrc.c # ASRC驱动├─ rockchip_i2s.c # I2S驱动├─ rockchip_i2s_tdm.c # I2S-TDM驱动├─ rockchip_pdm.c # PDM驱动├─ rockchip_sai.c # SAI驱动└─ rockchip_multicodecs.c # Multi Codecs Machine驱动kernel/sound/soc/codecs/ # CODEC驱动├─ rk817_codec.c # 内部CODEC（RK817）├─ es8388.c # 外部CODEC（ES8388）└─ hdmi-codec.c # HDMI CODEC

1.声卡添加步骤：

a.使能内核配置（如CONFIG_SND_SIMPLE_CARD、CONFIG_SND_SOC_ROCKCHIP_I2S）；

b.在DTS中使能DAI节点（如I2S/SAI），配置引脚、时钟；

c.在DTS中添加CODEC节点（如I2C总线下的ES8388）；

d.添加MACHINE节点（如Simple Card），关联DAI与CODEC；

e.编译内核，通过cat /proc/asound/cards验证声卡注册成功。

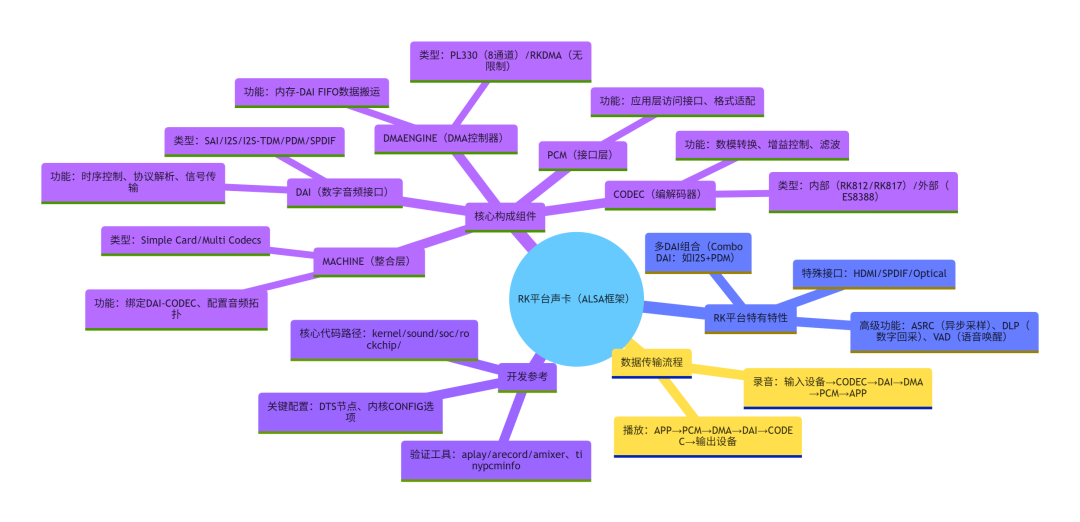

六、声卡构成脑图

七、关键总结

1.模块化设计：RK声卡的DAI、MACHINE、CODEC等组件解耦，开发时可聚焦“CODEC移植”和“MACHINE配置”，降低复杂度；

2.灵活性适配：通过SAI的灵活协议、Combo DAI的多接口组合、ASRC的异步同步，可覆盖从简单耳机到复杂多声道系统的场景；

3.开发简化：RK SDK已提供完善的DAI驱动和MACHINE模板，多数场景下仅需修改DTS和CODEC驱动，无需从零开发。

如需进一步调试（如播放无声、录音失真），可使用示波器（测时钟/数据）、aplay/arecord（定位用户态/内核态问题）、amixer（控制CODEC通路）等工具。
