精密制造中的共聚焦显微三维测量技术

在半导体制造、精密光学器件和微纳米元件生产中，三维表面形貌测量是确保产品尺寸精度和表面质量的核心环节。传统宽场显微镜在层切能力和轴向分辨率上存在局限，难以满足工业对纳米级精密检测的需求。共聚焦显微成像技术通过小孔隔离离焦光，实现高分辨率的三维成像，同时增强信噪比，为工业检测提供可靠解决方案。现代共聚焦显微镜结合单点扫描模式和自动化控制，可快速完成大面积测量，兼顾精度与效率。

#Photonixbay.

传统测量方法的局限性

在精密制造中，三维形貌测量面临多重难题。电子显微镜虽精度高，但需要真空环境且对样品有破坏性；原子力显微镜视场小、扫描慢，难以满足产线节奏。

传统宽场光学显微镜受衍射极限和离焦背景干扰，难以清晰分辨复杂曲面的深度信息。表面粗糙度测量往往只能获得二维投影，丢失关键轴向数据。

非接触式测量需求迫切，但现有方法在速度、分辨率和适用性上难以平衡，导致质量控制滞后和数据可追溯性差。这些挑战直接制约了半导体芯片和高端零部件的良率提升。

#Photonixbay.

共聚焦显微成像基本原理

（a）宽场显微镜；（b）共聚焦显微镜

共聚焦显微镜原理源于对宽场成像缺陷的针对性改进。宽场显微镜同时照亮整个视场，焦平面外的背景光严重降低图像对比度，尤其在三维表面形貌测量中表现突出。

共聚焦显微成像通过引入照明端和探测端共轭小孔，实现“点照明+点探测”。只有来自焦平面的信号能有效通过探测小孔，离焦光被大幅抑制。这种设计带来显著的光学切片能力，让系统能像切片一样逐层获取清晰图像，为精确重建三维形貌奠定基础。

针孔共聚焦的核心在于有效点扩散函数（PSF）。系统PSF近似为照明PSF与探测PSF（含小孔）的乘积。小孔尺寸控制着分辨率与光通量的平衡：适中尺寸下，横向分辨率较宽场提升约√2倍，同时轴向层切能力大幅增强。

这一原理让共聚焦显微镜在三维形貌测量中表现出色。它能直接通过层切扫描获得可靠的高度信息，适用于复杂表面粗糙度测量和缺陷深度量化。

共聚焦扫描方法方式

振镜单点扫描的共聚焦方法

单点扫描是共聚焦显微成像中最经典且精度最高的扫描方式。它通过振镜（GM）或声光偏转器逐点扫描样品表面。振镜扫描稳定性高，扫描角度大，易于电脑精确控制，特别适合小视场的高精度三维表面形貌测量。研究者还引入谐振镜作为快镜，进一步提升扫描速度，同时保持高准确性。

声光偏转器则通过声光晶体实现光束角度调制，无机械运动部件，反应速度极快，扫描频率可高达100 MHz。它与振镜组合使用时，能有效突破机械运动的限制，提升系统稳定性和扫描效率。

共聚焦显微镜应用领域

共聚焦显微镜在多个工业领域展现独特价值。

半导体制造：用于晶圆表面纳米级缺陷检测和工艺监控。通过快速三维测量，可精确量化台阶高度和粗糙度分布，帮助工程师实时优化刻蚀参数，提升良率。

新能源材料表征：以石墨烯CVD生长质量控制为例，共聚焦反射模式能无损映射大面积层数均匀性、褶皱高度和表面缺陷，实现形貌与电学性能关联分析。该方法已在相关研究中验证，有效加速材料工业化进程。

精密机械与3C电子：支持复杂曲面尺寸测量和微小缺陷检测（如划痕、颗粒）。结合自动化平台，可实现高通量检测，单批次输出符合ISO标准的表面参数报告。

共聚焦显微成像技术以高分辨率、光学切片能力和灵活扫描方式，有效克服了传统测量方法的局限，为三维表面形貌测量和精密检测提供了可靠解决方案。从基本原理到单点扫描的振镜与声光偏转器技术，再到半导体、新能源材料以及精密机械领域的实际应用，该技术正助力工业实现纳米级表面量化控制。

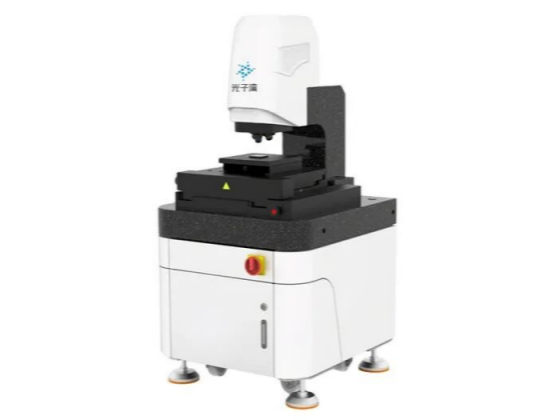

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，符合ISO25178标准测量，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。

超宽视野范围，高精细彩色图像观察

提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

采用针孔共聚焦光学系统，高稳定性结构设计

提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
