tFUS工程化的关键在哪里？

该文献研究并设计了一套专用于临床神经调制研究的低强度聚焦超声脉动（LIFUP/tFUS）集成系统。其核心功能是实现安全、精准且参数可溯源的经颅脑神经刺激。为实现此功能，系统由高度协同的子系统构成：刺激器生成经精确计算的电信号；换能器将其转化为低频（650kHz）聚焦超声波以优化颅骨穿透；可调固定器与MRI可见基准标记共同实现换能器在头皮上的稳定安装与在影像中的初始空间配准；严格的逐件水听器校准体系确保从电信号到超声输出的物理参数准确、可重复；最终，通过与fMRI的同步兼容设计，系统能以激活的脑区血流信号作为生物反馈，形成“计划-刺激-验证”的闭环。该设计的整体优势在于其高度集成与易用性、软硬件结合的多重安全冗余、对“不可见”超声束的创新靶向解决方案，以及为多中心临床研究提供的标准化、可重复的输出基础。

图1：tFUS系统整体架构示意图

图1以框图形式展示了完整的LIFUP系统三大组成部分：刺激器（Stimulator）、换能器（Transducer）及MRI安全固定器（Holder），并描绘了它们与受试者头部、MRI设备之间的连接与空间关系。

作用与意义：作为全文的“总览图”，它直观地建立了读者对系统物理构成和工作场景的宏观理解，明确了各子模块的角色与关联。

HUIYING

刺激器 (Stimulator) 子系统：系统的“大脑”与“安全卫士”

功能：产生参数精确可控的超声驱动电信号，并执行多重安全监控。

图2：刺激器硬件外观与接口图

图2展示了刺激器设备的前面板实物图，包含超声输出BNC接口、状态指示灯（如故障指示）、电源开关等，还有后视图或侧视图显示散热、其他接口（如USB、光纤同步端口）。

作用与意义：提供设备的物理形态和用户交互界面参考，强调其集成化、便携式的设计特点。

设计与实现：

核心架构：以复杂可编程逻辑器件（CPLD）为实时控制核心，搭配直接数字频率合成芯片，可生成频率（250kHz-1.25MHz，当前固定使用650kHz）、脉冲宽度（步进20μs）、脉冲重复频率（3Hz-1.5kHz）均可独立编程的准正弦波脉冲序列。

功率输出：采用双级可切换开关电源设计，支持低压大电流（1.5-15V, 1A）与高压小电流（15-50V, 0.2A）模式，以在不同占空比下维持稳定的平均输出功率（最大6W）。

多重安全监控：

硬件独立监控：通过模拟比较器实时监测电压，一旦超限立即硬件切断输出。

软件监控：ADC持续采样电压，软件验证输出是否符合设定。

“看门狗”定时器：要求上位机每秒发送复位信号，否则硬件自动禁用发射，防止软件死机导致意外。

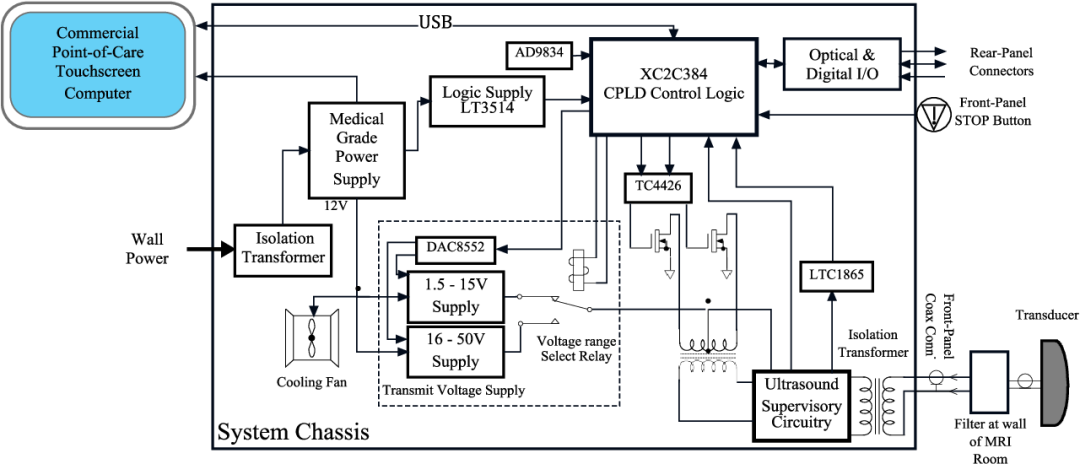

图3：刺激器内部电子系统框图

图3为详细的电路系统框图，核心包括CPLD控制器、双级可编程开关电源、DDS频率合成器、输出级H桥电路、隔离变压器，以及关键的硬件安全监控回路（电压比较器、看门狗定时器）。

作用与意义：从工程角度揭示刺激器的“大脑”和“神经系统”，解释其如何生成可控信号并实现多重安全保护，是理解系统可靠性的关键。

HUIYING

换能器 (Transducer) 子系统：能量的“聚焦发射器”

功能：将电信号高效转化为机械能，并形成穿透颅骨后仍能精准聚焦的超声场。

设计与实现：

参数优化：采用单元素、球面聚焦设计，工作频率固定为650kHz。此频率是权衡穿透力（颅骨衰减较低）与聚焦能力后的最优选择。提供55mm、65mm、80mm三种焦距型号，以靶向不同深度的脑区。

结构设计：孔径61mm，使用1-3压电复合材料，带宽约21%。前匹配层略凸，便于排除耦合凝胶中的气泡。

MRI兼容性：外壳为聚甲醛（Delrin），整体被评定为MR Conditional，可在3T MRI环境中安全使用。

图4：换能器、固定器及佩戴示意图

图4包含多个子图：4(a)：三种不同焦距（55mm, 65mm, 80mm）的单元素聚焦换能器实物照片。4(b)：固定器与换能器背部弹簧夹机构的分解或剖面图，展示如何通过卡槽实现机械连接。4(c)：示意图解释换能器在固定器内实现0°, 2.5°, 5°角度调节的机械原理。4(d)：换能器通过固定器和头带，稳定佩戴于受试者颞部（太阳穴附近）的实际照片。

作用与意义：全面展示能量发射终端及其人机接口设计，突出其模块化、可调节和穿戴友好的特性。

HUIYING

换能器固定器与定位系统：稳定的“机械接口”与“空间信标”

功能：实现换能器在患者头部的稳定、可重复安装，并提供在MRI坐标系中的可视化解剖参考。

设计与实现：

可调角度固定器：采用3D打印（聚氨酯甲基丙烯酸酯）的MR安全材料制成。换能器背部设计有弹簧夹机构，可卡入固定器内不同角度的凹槽，实现0°, 2.5°, 5°三种倾角的调节，以适应个体头型并优化声束入射角度。图4(b)(c)详细展示了固定器结构、弹簧夹机构及角度调节原理。图4(d)显示了换能器佩戴在颞部的实际位置。

定制化耦合垫：预成型水凝胶垫（基于Aquaflex）具有相应角度，内嵌塑料环以锁定在换能器表面，确保声耦合界面一致。

图5：定制化声耦合凝胶垫

图5展示预成型、带角度的水凝胶垫的示意图或实物图，应显示其与换能器表面曲率的匹配设计，以及内嵌的固定环。

作用与意义：强调为保障声能高效、一致地从换能器传递至皮肤而进行的细节设计，是确保实验可重复性的重要辅助组件。

MRI可见基准标记：换能器背部嵌入两圈高MRI可见性的材料环，中心固定螺丝也包含该材料，构成独特的空间基准标记。

HUIYING

校准与输出控制体系：确保可重复性的“标尺”

功能：建立从数字控制命令到最终超声输出的精确、可追溯的物理量传递关系，确保不同设备间参数的一致性。

设计与实现：

电子校准：首先在固定脉冲宽度下，测量全范围数字控制码与实际输出电压的关系，生成校准文件。

声学校准：每个换能器与指定线缆组合，在消声水箱中使用校准过的水听器进行扫描。测量项目包括：峰值压力位置、空间峰值脉冲平均强度（Isppa）、-6dB焦斑体积，并计算换能器效率（压力/电压比）。所有数据存入该换能器独有的校准文件。

用户操作：研究者仅需设定目标声学参数（如压力、强度），系统软件自动调用校准文件，反向计算出所需的驱动电压并执行，屏蔽了硬件差异。

HUIYING

颅骨穿透与精准靶向：应对“不确定信道”的工程策略

功能：在无法直接测量颅内声场的情况下，实现刺激靶点的最大化精准定位。

设计与实现：

承认不确定性：系统明确其输出的压力/强度值基于水中校准，不预测具体的颅内值（文献指出经颞窗颅骨平均衰减约16dB）。

初始靶向：利用MRI基准标记。在定位MRI扫描中，标记清晰可见。通过图像后处理，确定标记环的平面和中心螺丝，即可在影像中勾勒出超声束的轴线。结合换能器的水中焦距数据，可估算焦点在脑内的初始位置。

图文结合：图6(a)(b)展示了MRI图像中换能器基准标记的显影情况，以及如何通过图像处理确定声束轴线。图6(c)演示了如何将水中测得的焦区轮廓叠加到MRI图像上，为操作者提供直观的靶区体积参考。

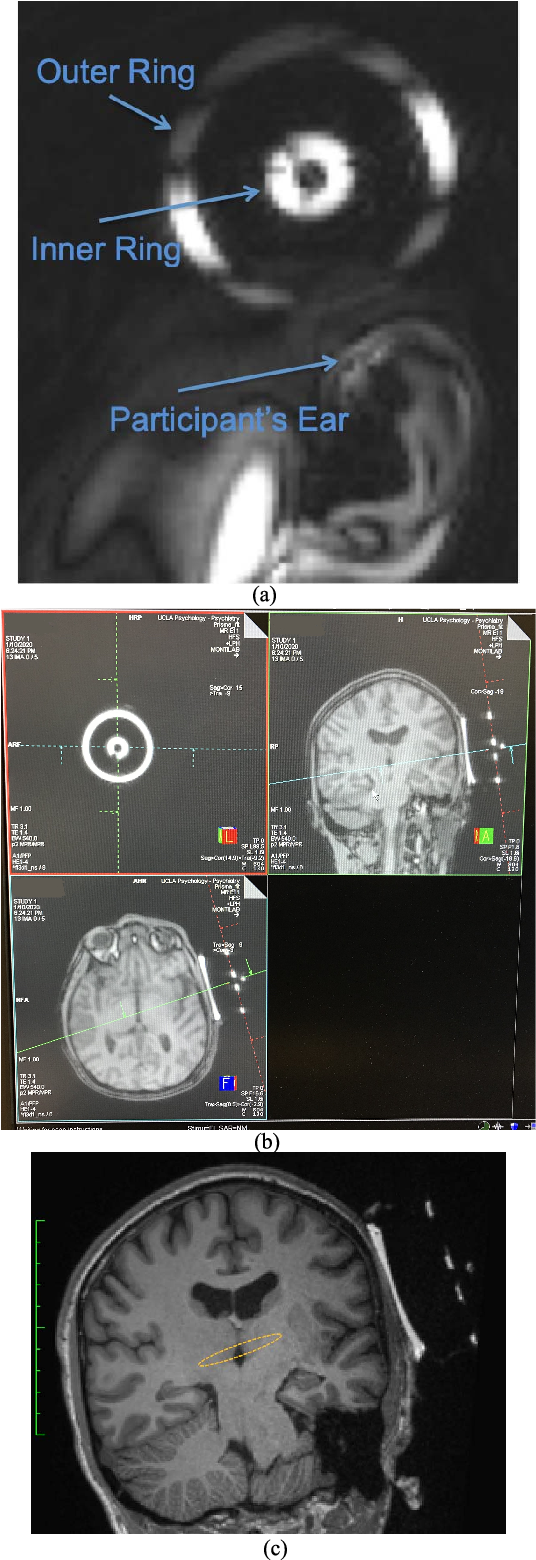

图6：MRI基准标记与靶向验证图像

图6包含关键的MRI扫描子图：6(a)：横断面或冠状面MRI图像，显示换能器（低信号）佩戴在头部，其位置与耳廓的解剖关系清晰可见。6(b)：一系列处理后的MRI图像，重点展示换能器背部的高亮同心圆基准标记。通过图像后处理软件，绘制出标记平面（红线）和垂直于该平面并通过中心螺丝的声束轴线（蓝/绿线）。6(c)：将图6(b)与水中水听器扫描获得的-6dB焦区轮廓进行融合叠加的示意图，直观显示预估的刺激区域相对于脑解剖结构的位置。

作用与意义：这是解决“不可见”超声束颅内靶向问题的核心可视化证据。展示了如何利用工程设计的物理标记，在医学影像中实现坐标转换和初始定位。

HUIYING

fMRI兼容性与同步设计：实现“生物反馈”的闭环

功能：使超声刺激能与fMRI同步进行，实现刺激施加与效应验证的同时空采集。

设计与实现：

同步触发：刺激器提供光纤输入接口，接收MRI扫描仪发出的序列触发信号，确保超声脉冲与BOLD图像采集精确同步。

输出标记：刺激器同时提供光纤或TTL输出信号，可用于标记EEG记录中的刺激起始时刻。

闭环验证：将刺激施加于预设靶点后，立即采集fMRI数据。观察到的BOLD信号变化区域即为超声刺激产生的生物效应区，从而验证靶向准确性并研究神经功能连接。

总结：该tFUS系统通过上述子系统的精密耦合，成功将一项复杂的物理干预技术，工程化为一个输出标准化、安全有冗余、靶向可视化、验证可闭环的临床研究工具。其设计哲学不在于追求对颅内复杂声场的完美预测，而在于通过对设备端所有可控环节的极致把控，并结合独立的生物成像反馈，为神经科学研究提供了一个可靠且强大的平台。

HUIYING

临床转化路径

该系统为LIFUP从实验室走向临床，构建了一条渐进、可控的转化路径。

第一步：安全性验证（工具本身）：系统设计严格遵循诊断超声安全标准，通过多重硬件/软件监控、体外颅骨测试、以及与fMRI兼容的特性，为在人体上进行非侵入性神经调制研究提供了基本的安全保障。

第二步：初步探索性研究：文献提及了使用该设备进行的早期临床探索：

癫痫患者安全性研究：在癫痫手术前对病灶区进行LIFUP刺激，术后组织学分析未发现超声引起的损伤。

意识障碍个案报告：对一名严重脑损伤后最小意识状态患者进行靶向丘脑的LIFUP刺激后，观察到临床神经功能的显著改善（但作者谨慎指出不能排除自发性恢复）。

作用机制研究：通过fMRI证实，LIFUP不仅能直接激活焦点脑区，还能调制其功能连接网络（图9(b)）。

转化路径特点：

风险可控：初始研究在“非重大风险”框架下进行，使用健康志愿者或作为现有治疗（如癫痫手术）的附加研究。

效果可视化：依赖fMRI提供客观的、空间明确的生物标志物（BOLD信号变化），而非仅依赖主观行为报告，增强了科学性。

参数标准化：严格的校准体系确保了不同研究间治疗参数的一致性，为未来多中心临床试验和数据比对奠定了基础。

HUIYING

总结

本文献所描述的LIFUP系统，代表了一种将前沿神经调控技术工程化、产品化的典范。它通过集成化设计降低了使用门槛，通过冗余安全监控和严格校准确保了可靠性与一致性，通过创新的MRI基准标记和fMRI兼容性解决了经颅超声靶向与验证的关键瓶颈。该系统不仅是一个“黑箱”工具，更提供了一套完整的方法论，包括从设备校准、患者定位、安全施用到效果验证的全流程。它为安全、系统性地探索LIFUP在神经精神疾病（如文献展望的抑郁、焦虑、疼痛等）治疗中的潜力，搭建了一个坚实且可扩展的技术平台。
