DCM信号浪涌保护器：防护关键与应用方案

在现代电气系统中，瞬态过电压已成为设备稳定运行的隐形威胁。雷击、开关操作或电磁干扰往往引发电压尖峰，导致敏感电子元件损坏。DCM信号浪涌保护器作为一种专为直流信号线路设计的防护装置，正日益成为工业和通信领域的标配。它不仅能有效抑制浪涌冲击，还能确保信号传输的连续性。地凯防雷将从其作用与原理入手，探讨适用场景，并详述安装接地要点，以期为工程实践提供参考。

地凯科技DCM信号浪涌保护器作用与原理详解

DCM信号浪涌保护器本质上是一种直流型电涌防护模块（Surge Protective Device, SPD），其核心作用在于保护信号传输系统免受瞬态高电压的侵害。具体而言，当外部浪涌入侵时，它能迅速响应，将过量能量导向接地路径，从而将线路电压箝位在安全阈值内，避免下游设备如传感器、控制器或通信接口遭受破坏。同时，它还能维持信号的完整性，减少干扰引起的误码或数据丢失。

以典型型号如DCM12系列为例，该保护器专为12V直流电源系统设计，符合GB/T 50057-2010建筑物防雷设计规范要求。其最大连续工作电压（Uc）可达18V，电压保护水平（Up）小于35V，标称放电电流（In）为5kA，最大放电电流（Imax）达10kA。这些参数确保了在8/20μs浪涌波形下的可靠响应，响应时间通常在25ns以内。 相比交流型SPD，直流型DCM更注重低压信号的精细防护，常集成气体放电管（GDT）、金属氧化物压敏电阻（MOV）和瞬态抑制二极管（TVS）等元件。

原理上，DCM保护器采用多级防护机制。首先，在正常工作状态下，它呈现高阻抗，对信号无明显影响，不会引入插入损耗（典型值<0.5dB）。当浪涌电压超过MOV的击穿阈值（如150V）时，元件转为低阻态，瞬时导通浪涌电流至地线。同时，GDT处理高能量冲击，提供主泄放通道，而TVS则精细箝位残压，确保Up不超过设备耐压极限（如24V）。这一过程遵循能量分流原理：浪涌能量被转化为热能消散，或通过接地系统释放。值得注意的是，DCM系列往往采用热插拔设计，便于维护，且内置故障指示灯，当内部元件劣化时会报警提示更换。

在实际测试中，DCM保护器能承受多次浪涌冲击而不失效。例如，在模拟雷击环境下，以10/350μs波形施加20kA电流，它仍能将残压控制在50V以下。这不仅延长了设备寿命，还降低了系统 downtime 风险。相比无防护场景，安装DCM后，信号线路故障率可下降70%以上，尤其在微弱信号（如4-20mA电流环）应用中表现突出。

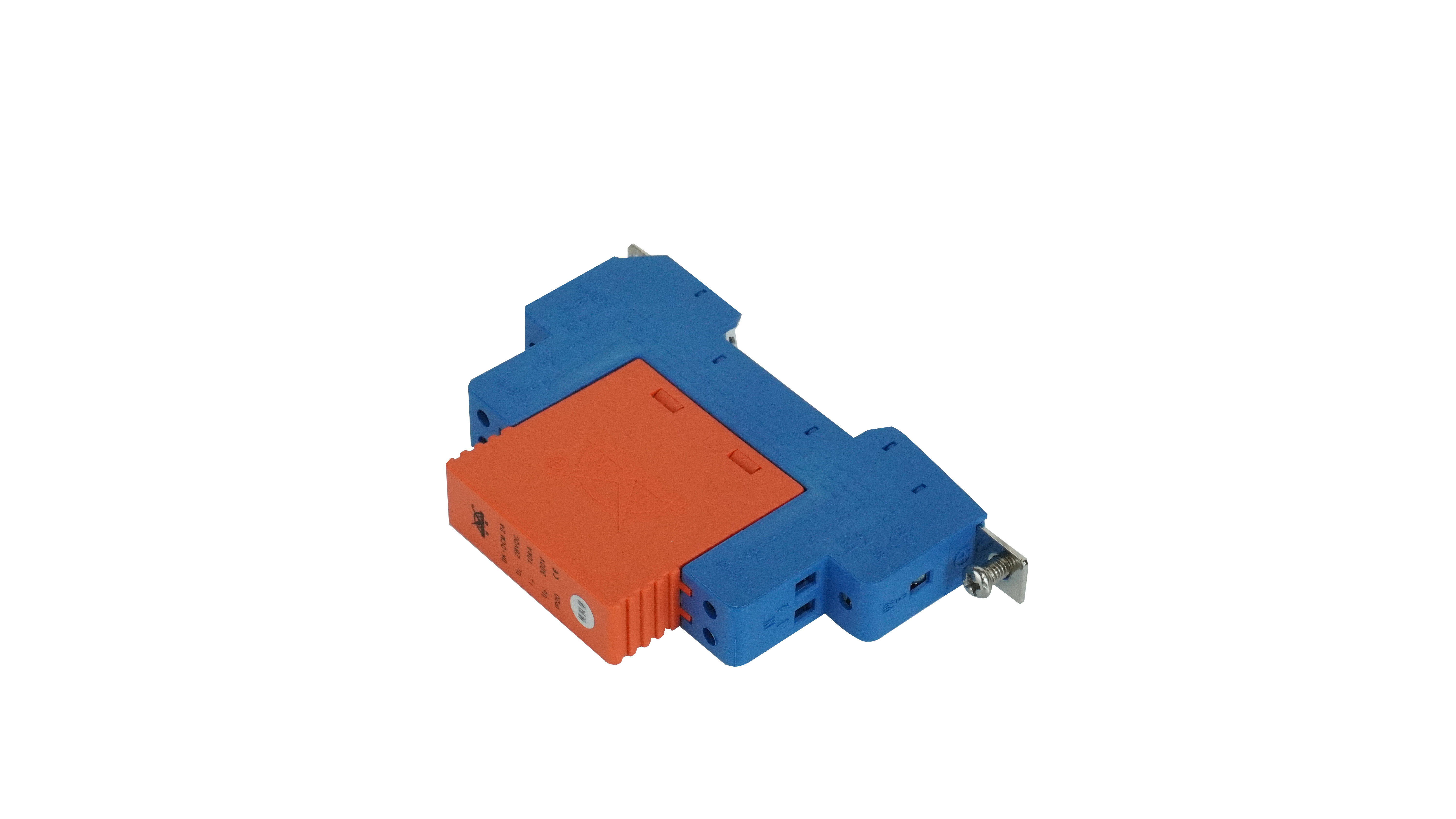

信号浪涌保护器,信号防雷器,信号SPD 信号浪涌保护器,信号防雷器,信号SPD 信号浪涌保护器,信号防雷器,信号SPD

地凯防雷DCM信号浪涌保护器适用行业与环境分析

DCM信号浪涌保护器的部署并非一刀切，而是针对特定行业和环境的痛点。总体而言，它适用于雷电活动频繁、电磁环境复杂或设备暴露于户外的场景。雷击密度高的地区（如华南沿海或山区），或工业区内开关电源频繁操作的环境，都是其典型应用地。

在通信与数据中心行业，DCM常用于保护RS485、RJ45接口的网络信号线路。数据中心对信号稳定性要求极高，浪涌可能导致断网或数据 corruption。解决方案中，DCM安装于基站电源二级防护层，Uc匹配48V直流，Up<100V，确保传输速率不受影响（如100Mbps以太网）。例如，在5G基站中，它防护射频信号免受感应雷侵害，结合屏蔽电缆使用，防护效能达95%。

新能源领域是另一个重点，如风电和光伏系统。这些系统往往位于偏远户外，易遭直击雷或地电位反击。地凯防雷DCM-DC40系列适用于12V直流供电的监控模块，Imax达40kA，能应对叶片接闪器引发的浪涌。光伏阵列中，保护角≤45°的接地网配合DCM使用，可将阵列逆变器故障率降至最低。符合GB 50343-2012规范的风电防雷方案中，DCM作为感应雷防护的核心，集成于塔筒控制柜。

工业自动化和计量系统也广泛采用DCM。例如，地磅信号防护中，它安装于传感器与仪表间，抑制0-5V或4-20mA信号的浪涌干扰。工业环境如化工厂或矿山，电磁脉冲（EMP）频发，DCM的微秒级响应能显著提升称重精度，减少雷击引起的偏差。 楼宇控制系统中，DCM防护BACnet或Modbus协议线路，适用于高层建筑的电梯监控或安防系统。

此外，在交通信号和医疗设备领域，DCM适用于湿度高、尘埃多的环境。总体选型原则：根据环境雷击风险评估（NG值），选择In≥10kA的型号；对于沿海盐雾区，优先IP65防护等级的产品。安装前需进行现场电磁兼容性（EMC）测试，确保与现有系统匹配。

地凯防雷DCM信号浪涌保护器正确安装与接地指南

DCM信号浪涌保护器的效能高度依赖安装质量，尤其是接地环节。错误接线可能导致残压升高，甚至反向放大浪涌。以下是基于规范的安装步骤。

首先，选择位置：DCM应串联安装于被保护设备上游，靠近信号入口处，如配电柜或接线盒内。避免安装在负载端，以防反向电流干扰。对于多级防护，一级DCM（Imax>40kA）置于总进线，二三级（In=5-20kA）靠近终端设备。安装底座固定牢固，使用DIN导轨卡扣，确保热插拔模块易更换。

接线方法：输入端连接信号源，输出端至设备。使用屏蔽双绞线，线径不小于0.5mm²（信号线）或4mm²（接地线）。相线（L+、L-）与保护器对应端子紧固，扭矩1-2Nm。接地端（PE）直接连至局部等电位接地排，线长<0.5m，以最小化电感效应。接地电阻要求≤10Ω，理想值<4Ω。

接地是关键：采用星型接地，避免环路干扰。接地线选用多股铜芯，截面积≥4mm²（信号SPD），连接至独立接地极或建筑主接地网。测试接地电阻时，使用三极法，确保无虚接。如果现场接地网共享，需加装隔离变压器防地电位差。安装后，通电检查指示灯（绿色正常，红色故障），并用浪涌发生器模拟测试Up值。

注意事项：断电操作，避免触电；定期巡检，每半年用兆欧表测绝缘电阻>10MΩ；雷雨季前更换劣化模块。结合熔断器前端保护，防止短路。整个过程符合IEC 61643-21标准，确保系统整体防护。

地凯DCM信号浪涌保护器不仅是电气安全的守护者，更是系统可靠性的基石。通过理解其原理、针对性部署和规范安装，我们能有效规避浪涌风险。在工程中，结合现场评估选型参数，如Uc、Up和Imax，将显著提升设备寿命。未来，随着物联网的深化，DCM的应用将更趋智能化，融入远程监测功能。
